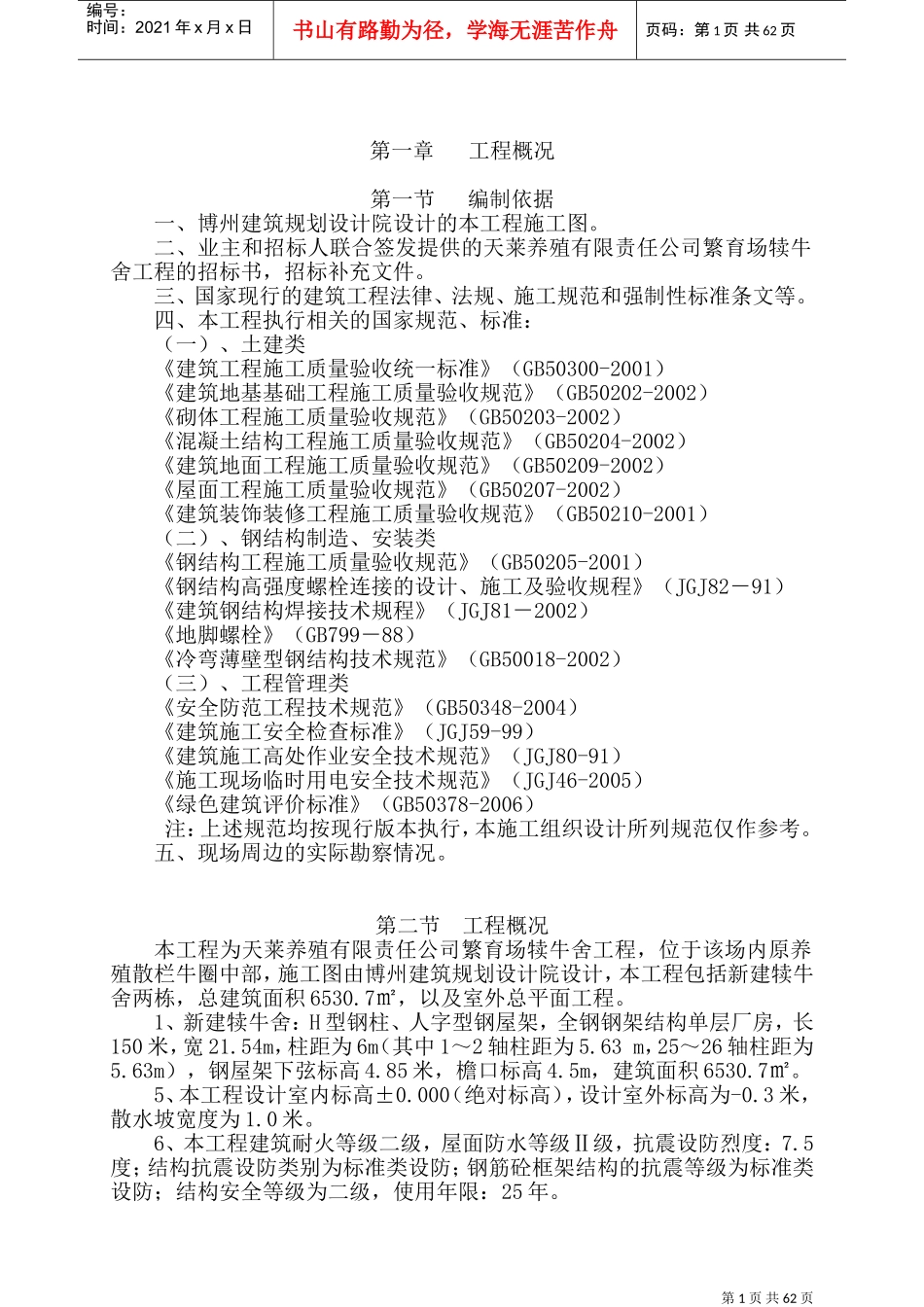

第1页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共62页第一章工程概况第一节编制依据一、博州建筑规划设计院设计的本工程施工图。二、业主和招标人联合签发提供的天莱养殖有限责任公司繁育场犊牛舍工程的招标书，招标补充文件。三、国家现行的建筑工程法律、法规、施工规范和强制性标准条文等。四、本工程执行相关的国家规范、标准：（一）、土建类《建筑工程施工质量验收统一标准》（GB50300-2001）《建筑地基基础工程施工质量验收规范》（GB50202-2002）《砌体工程施工质量验收规范》（GB50203-2002）《混凝土结构工程施工质量验收规范》（GB50204-2002）《建筑地面工程施工质量验收规范》（GB50209-2002）《屋面工程施工质量验收规范》（GB50207-2002）《建筑装饰装修工程施工质量验收规范》（GB50210-2001）（二）、钢结构制造、安装类《钢结构工程施工质量验收规范》（GB50205-2001）《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82－91）《建筑钢结构焊接技术规程》（JGJ81－2002）《地脚螺栓》（GB799－88）《冷弯薄壁型钢结构技术规范》（GB50018-2002）（三）、工程管理类《安全防范工程技术规范》（GB50348-2004）《建筑施工安全检查标准》（JGJ59-99）《建筑施工高处作业安全技术规范》（JGJ80-91）《施工现场临时用电安全技术规范》（JGJ46-2005）《绿色建筑评价标准》（GB50378-2006）注：上述规范均按现行版本执行，本施工组织设计所列规范仅作参考。五、现场周边的实际勘察情况。第二节工程概况本工程为天莱养殖有限责任公司繁育场犊牛舍工程，位于该场内原养殖散栏牛圈中部，施工图由博州建筑规划设计院设计，本工程包括新建犊牛舍两栋，总建筑面积6530.7㎡，以及室外总平面工程。1、新建犊牛舍：H型钢柱、人字型钢屋架，全钢钢架结构单层厂房，长150米，宽21.54m，柱距为6m（其中1～2轴柱距为5.63m，25～26轴柱距为5.63m），钢屋架下弦标高4.85米，檐口标高4.5m，建筑面积6530.7㎡。5、本工程设计室内标高±0.000（绝对标高），设计室外标高为-0.3米，散水坡宽度为1.0米。6、本工程建筑耐火等级二级，屋面防水等级Ⅱ级，抗震设防烈度：7.5度；结构抗震设防类别为标准类设防；钢筋砼框架结构的抗震等级为标准类设防；结构安全等级为二级，使用年限：25年。第2页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共62页一、建筑工程概况1、墙面：1）、犊牛舍1.5m以下外墙为贴复合100厚B1级酚醛板砖墙面；3）、犊牛舍外墙1.5m以上为150彩钢夹芯板，外板为蓝色0.6㎜厚钢板，中夹150厚玻璃棉卷毡，内板为白色0.54㎜厚钢板。2、屋面：（1）、车间屋面：为双层压型钢板，外板为蓝色0.6㎜厚钢板，中夹150厚玻璃棉卷毡，内板为白色0.54㎜厚钢板。4、楼地面：（1）、本工程地面均采用《新12J01》--30页--地3.5、门窗：M-1为成品钢质门，M-2为成品栏杆门，M-3、4为成品防盗门；所有窗均为塑钢窗。6、油漆：所有钢构件表面涂装分为底漆、中间漆和面漆，涂层干漆膜总厚度室内为125µm；承重钢柱、钢梁改为刷防火涂料：钢柱的耐火极限达到2.5小时以上，钢梁的耐火极限达到1.5小时以上；楼梯栏杆等所有外露金属制品刷防锈漆二遍，灰灰漆二遍。二、结构工程概况1、犊牛舍基础：采用钢筋混凝土独立基础，持力层为圆砾层，Fak≥280kpa，基础埋入持力层不少于300mm。车间钢柱地脚锚栓均为M20、M24（Q235级钢）；钢柱下50厚C40微膨胀细石砼待钢柱安装就位后浇捣，钢柱安装后应用C15砼堵封柱脚。维护墙基础为C30钢筋砼条形基础，持力层为素填土层（Fak≥280kpa）。2、车间为全钢架结构，柱为H型钢。排架柱最大截面为H540×214×6×10，柱顶标高4.35m，最小截面为H250×187×6×10，柱顶标高4.35M；抗风柱截面为H350×187×6×10。屋架为21m跨标准人字形钢屋架，屋架线性高度。厂房支撑系统设在所有轴间。檩条：屋面檩条为冷弯薄壁卷边连续檩条，截面尺寸为C150*50*15*2.5；拉条为Φ10圆钢两端套丝（撑杆加DN25×3钢管）。外墙架：墙檩为C150*50*15*2.5冷弯薄壁型钢，门樘、门梁为Q[16轻型槽钢，窗梁为C160*50*15*2.5冷...
