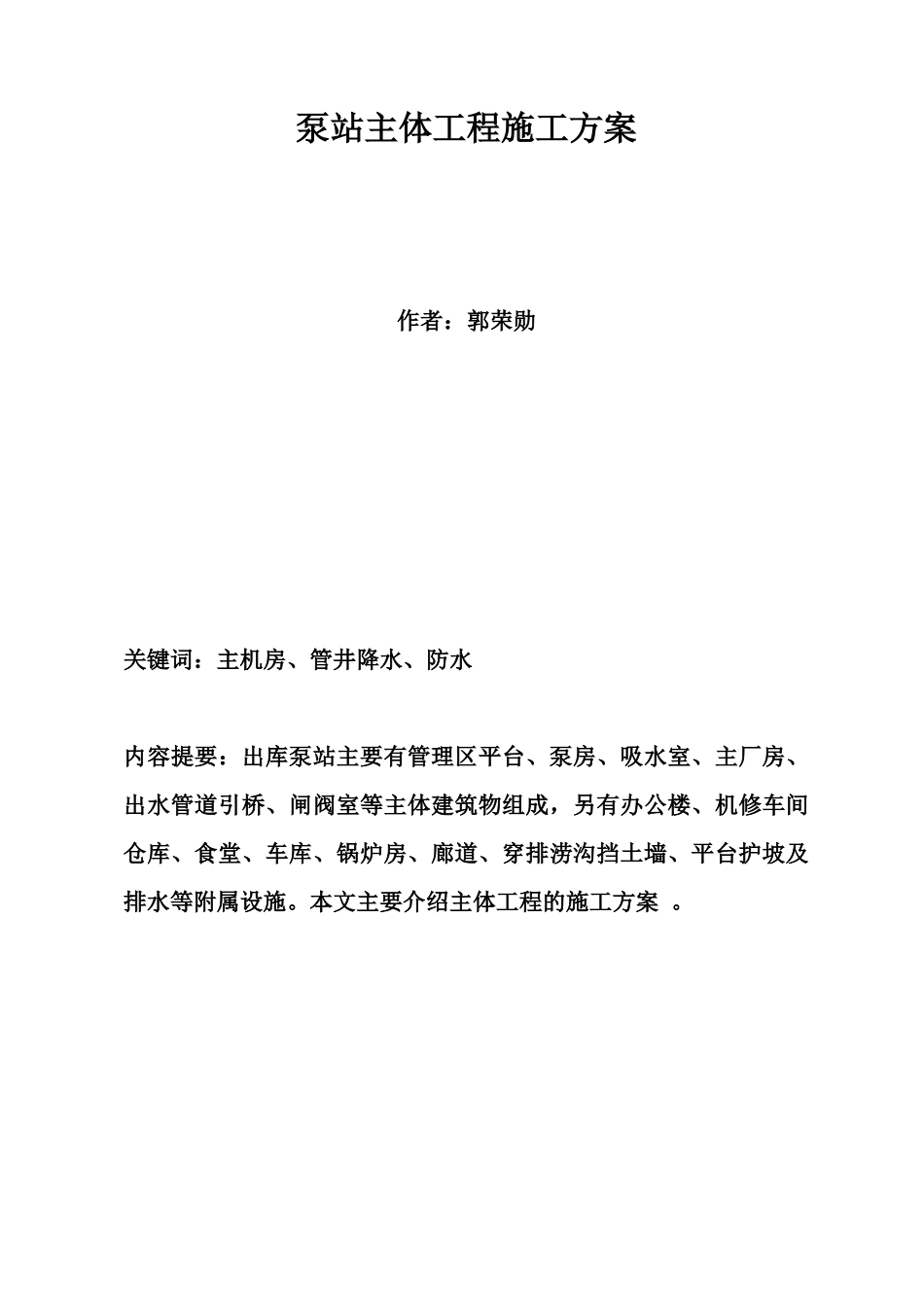

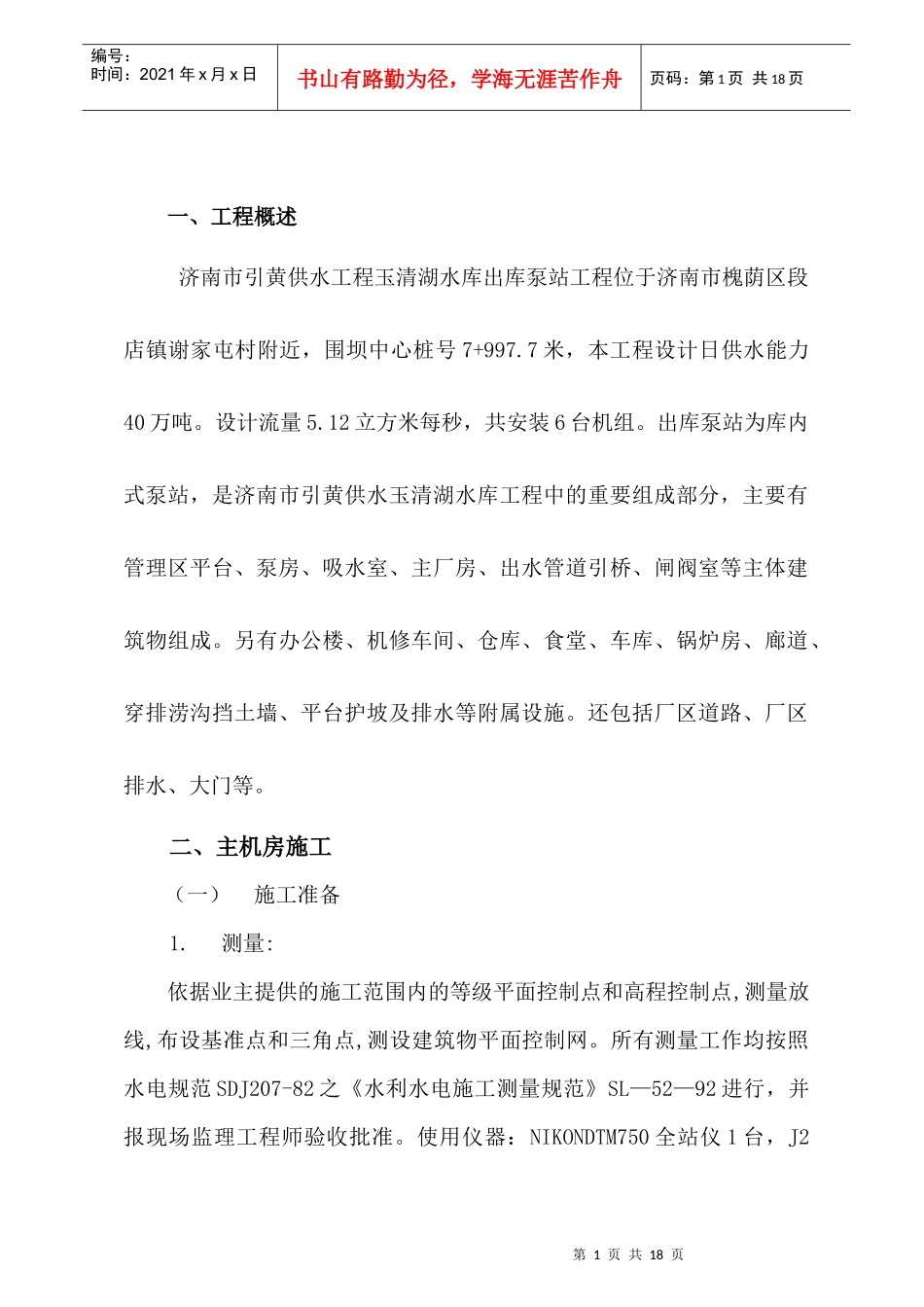

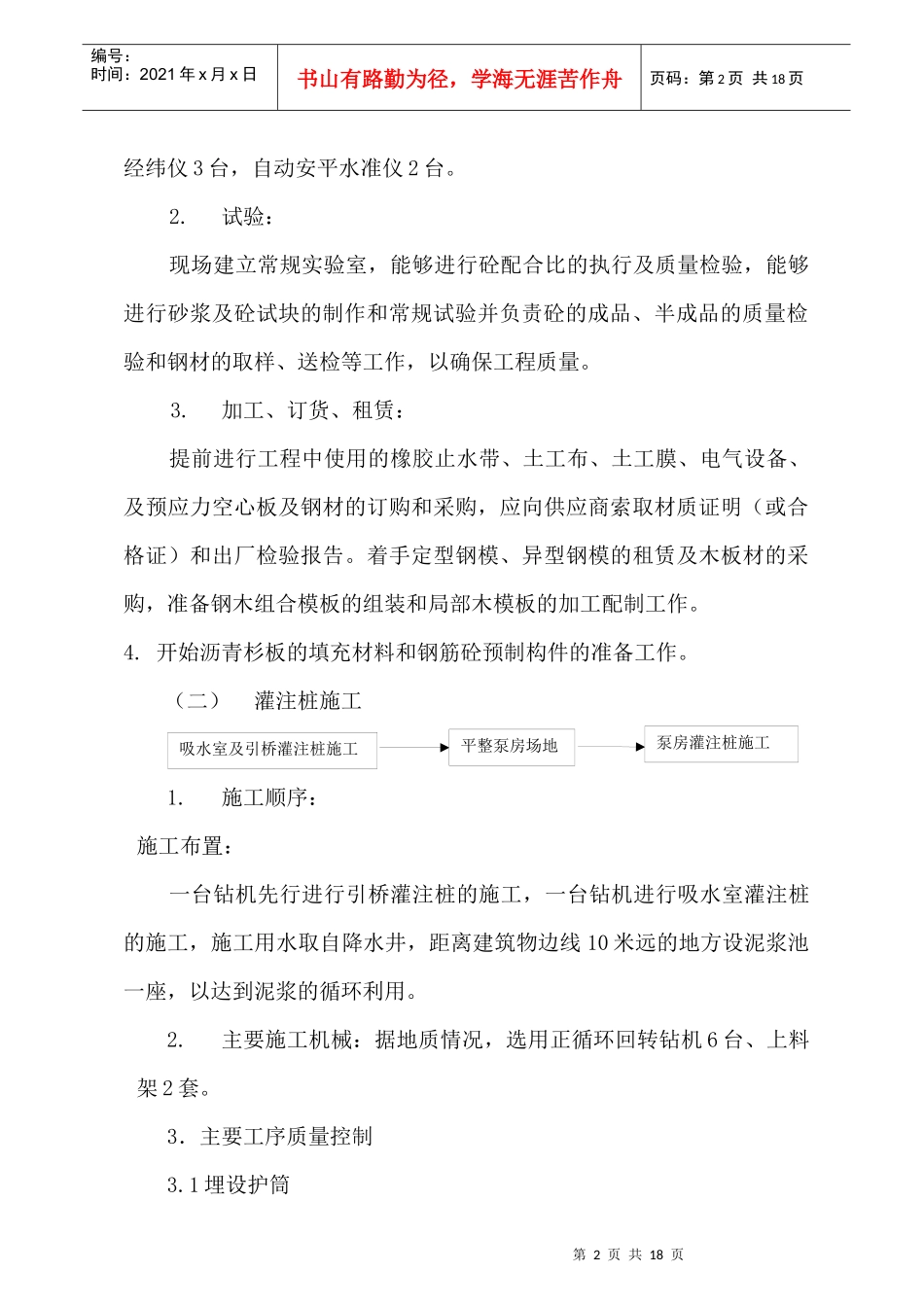

泵站主体工程施工方案作者：郭荣勋关键词：主机房、管井降水、防水内容提要：出库泵站主要有管理区平台、泵房、吸水室、主厂房、出水管道引桥、闸阀室等主体建筑物组成，另有办公楼、机修车间仓库、食堂、车库、锅炉房、廊道、穿排涝沟挡土墙、平台护坡及排水等附属设施。本文主要介绍主体工程的施工方案。第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页一、工程概述济南市引黄供水工程玉清湖水库出库泵站工程位于济南市槐荫区段店镇谢家屯村附近，围坝中心桩号7+997.7米，本工程设计日供水能力40万吨。设计流量5.12立方米每秒，共安装6台机组。出库泵站为库内式泵站，是济南市引黄供水玉清湖水库工程中的重要组成部分，主要有管理区平台、泵房、吸水室、主厂房、出水管道引桥、闸阀室等主体建筑物组成。另有办公楼、机修车间、仓库、食堂、车库、锅炉房、廊道、穿排涝沟挡土墙、平台护坡及排水等附属设施。还包括厂区道路、厂区排水、大门等。二、主机房施工（一）施工准备1.测量:依据业主提供的施工范围内的等级平面控制点和高程控制点,测量放线,布设基准点和三角点,测设建筑物平面控制网。所有测量工作均按照水电规范SDJ207-82之《水利水电施工测量规范》SL—52—92进行，并报现场监理工程师验收批准。使用仪器：NIKONDTM750全站仪1台，J2第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页经纬仪3台，自动安平水准仪2台。2.试验：现场建立常规实验室，能够进行砼配合比的执行及质量检验，能够进行砂浆及砼试块的制作和常规试验并负责砼的成品、半成品的质量检验和钢材的取样、送检等工作，以确保工程质量。3.加工、订货、租赁：提前进行工程中使用的橡胶止水带、土工布、土工膜、电气设备、及预应力空心板及钢材的订购和采购，应向供应商索取材质证明（或合格证）和出厂检验报告。着手定型钢模、异型钢模的租赁及木板材的采购，准备钢木组合模板的组装和局部木模板的加工配制工作。4.开始沥青杉板的填充材料和钢筋砼预制构件的准备工作。（二）灌注桩施工1.施工顺序：施工布置：一台钻机先行进行引桥灌注桩的施工，一台钻机进行吸水室灌注桩的施工，施工用水取自降水井，距离建筑物边线10米远的地方设泥浆池一座，以达到泥浆的循环利用。2.主要施工机械：据地质情况，选用正循环回转钻机6台、上料架2套。3．主要工序质量控制3.1埋设护筒吸水室及引桥灌注桩施工平整泵房场地泵房灌注桩施工第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页使用钢护筒,埋置深度1米，顶端高出地面0.3米。定位后，人工挖坑填埋，吊车配合安放。护筒周围回填粘土，夯实，防止漏水。3.2钻孔前，备好粘土，有条件时，使用膨润土，配制泥浆。钻孔过程中，安排专人负责，控制泥浆比重，保持其液面及比重稳定，防止塌孔。3.3钻孔灌注桩长22米，桩径0.8米，桩底高程7.0米，穿越的地层土质为亚粘土及一层2~4米后的砾质粗砂层，根据这一地质情况，选用正循环回转钻进行施工，使用三翼钻头，一次成孔，泥浆护壁，因桩距较大（2.3~2.4米），顺次施工；钻孔过程中，严格控制孔径及倾斜度，按设计及规范要求施工。3.4清孔采用换浆法清孔，经检测合格，吊放钢筋笼后，在此检测孔深，如必要，仍需进行二次清孔，以保证桩体质量。3.5吊放钢筋笼16T汽车吊进行，钢筋笼两端及中间设定位钢筋环，保证其位置准确、保护层尺寸正确，严格控制其高程，并可靠固定。3.6砼浇筑下好导料管后，即开始水下砼的浇筑。单桩砼工程量为11.5立方米，采用上料架浇筑，水平运输用机动翻斗车。预定浇筑时间1.0小时，浇筑强度q=11.5立方米/小时。砼拌合场常设2台JS500型强制式拌合机，每台生产能力20~30立方米/小时，可以满足砼浇筑要求。第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页（三）施工降水1、主机房基引水渠基坑：鉴于坝体填筑已经开始，为了库区内取土需要，已经建立起有效的明沟降低地下水体系，取土坑下挖至27.0米高程。主机房最低...
