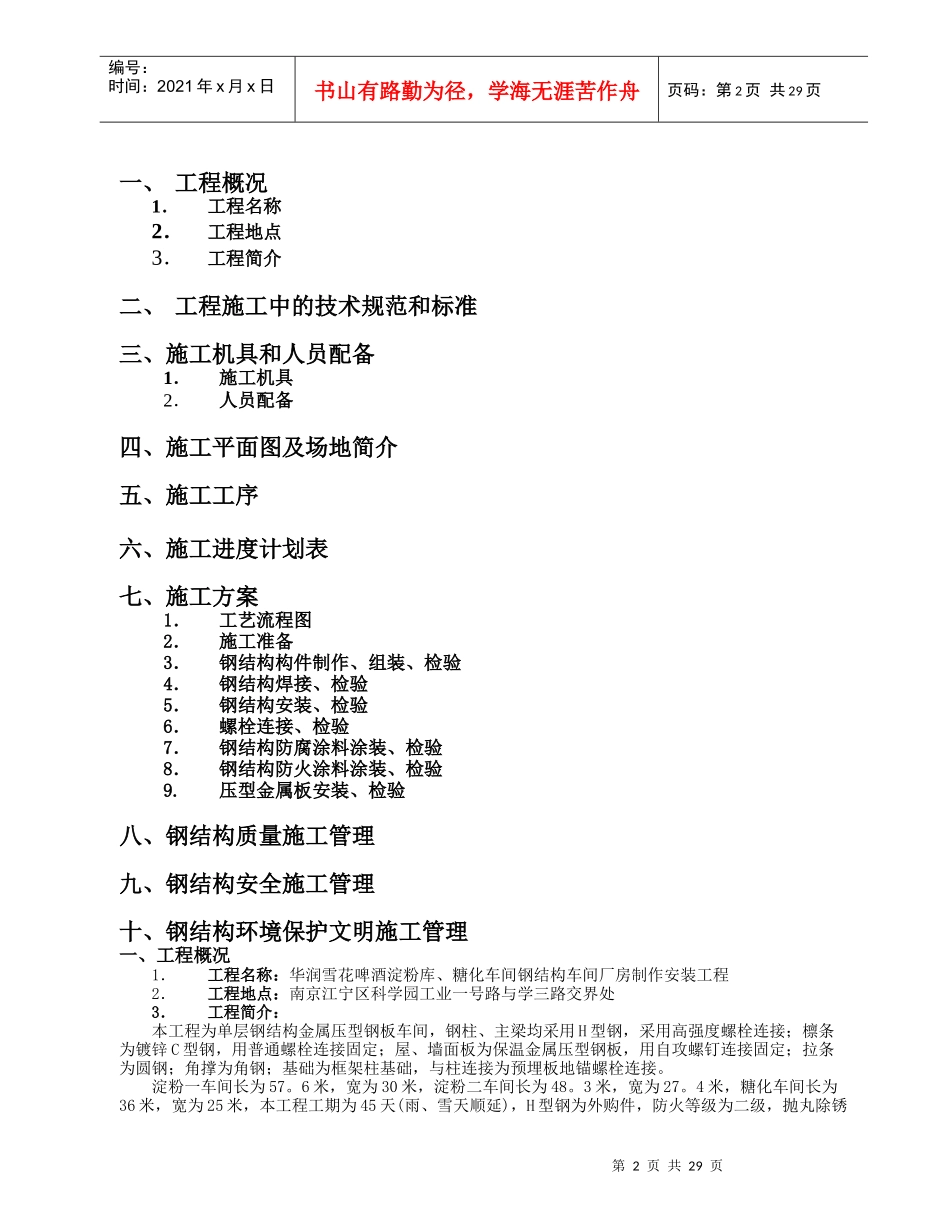

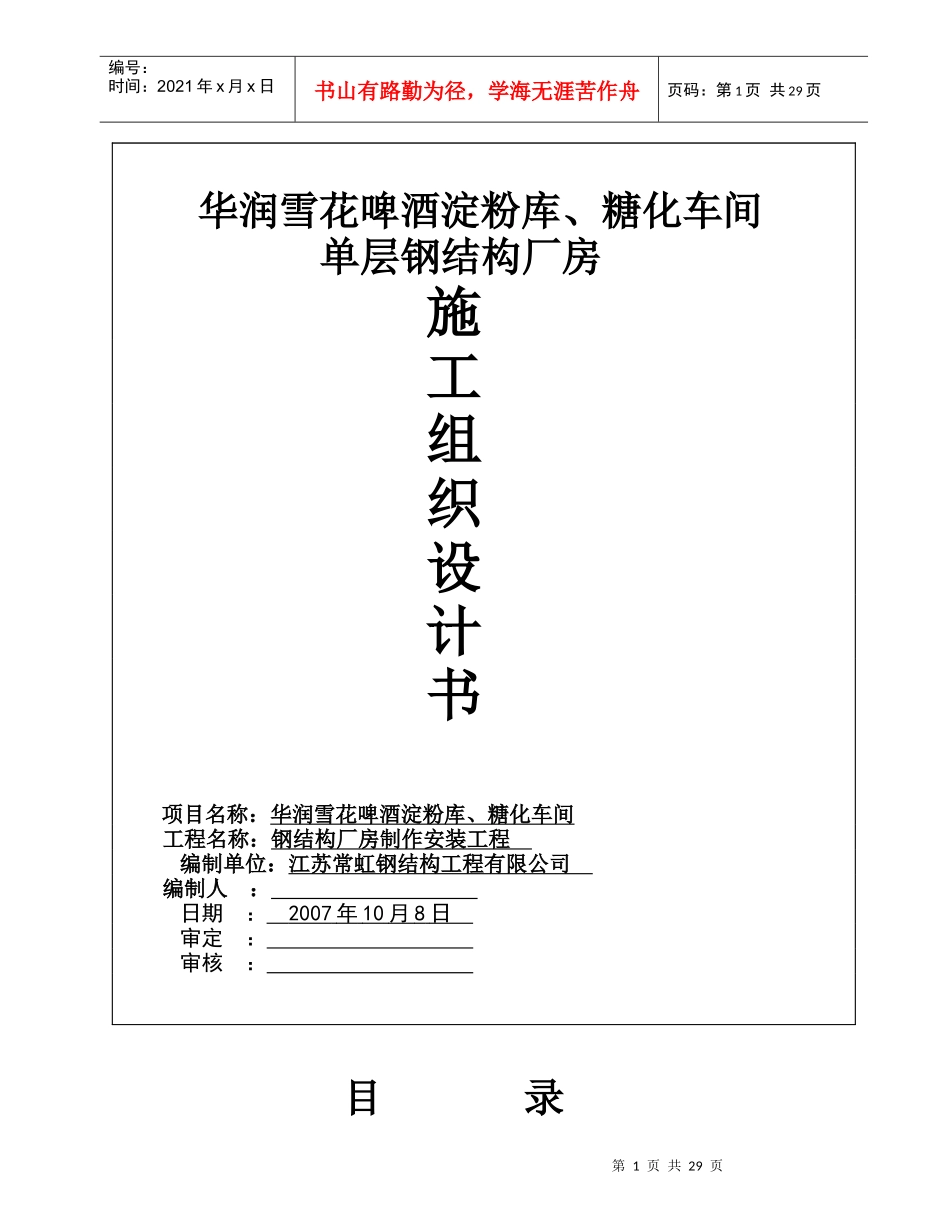

第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页华润雪花啤酒淀粉库、糖化车间单层钢结构厂房施工组织设计书项目名称：华润雪花啤酒淀粉库、糖化车间工程名称：钢结构厂房制作安装工程编制单位：江苏常虹钢结构工程有限公司编制人：日期：2007年10月8日审定：审核：目录第2页共29页第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页一、工程概况1．工程名称2．工程地点3．工程简介二、工程施工中的技术规范和标准三、施工机具和人员配备1．施工机具2．人员配备四、施工平面图及场地简介五、施工工序六、施工进度计划表七、施工方案1．工艺流程图2．施工准备3．钢结构构件制作、组装、检验4．钢结构焊接、检验5．钢结构安装、检验6．螺栓连接、检验7．钢结构防腐涂料涂装、检验8．钢结构防火涂料涂装、检验9.压型金属板安装、检验八、钢结构质量施工管理九、钢结构安全施工管理十、钢结构环境保护文明施工管理一、工程概况1．工程名称：华润雪花啤酒淀粉库、糖化车间钢结构车间厂房制作安装工程2．工程地点：南京江宁区科学园工业一号路与学三路交界处3．工程简介：本工程为单层钢结构金属压型钢板车间，钢柱、主梁均采用H型钢，采用高强度螺栓连接；檩条为镀锌C型钢，用普通螺栓连接固定；屋、墙面板为保温金属压型钢板，用自攻螺钉连接固定；拉条为圆钢；角撑为角钢；基础为框架柱基础，与柱连接为预埋板地锚螺栓连接。淀粉一车间长为57。6米，宽为30米，淀粉二车间长为48。3米，宽为27。4米，糖化车间长为36米，宽为25米，本工程工期为45天(雨、雪天顺延)，H型钢为外购件，防火等级为二级，抛丸除锈第3页共29页第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共29页等级Sa2.5级，出厂前涂刷防锈漆两道。二、施工中执行的技术标准、规程、规范1．设计图纸及设计说明文件2．《钢结构工程施工质量验收规范》（GB50205-2001）3．《建筑钢结构焊接技术规程》（JGJ81-2002）4．《钢结构制作工艺规程》（DBJ08-16-95）5．《结构工程质量检测评定标准》（GB50221-95）6．《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82-91）7．《建筑工程施工质量验收统一标准》（GB50300-2001）8．《压型金属板设计施工规程》（YBJ216-88）9．《涂装前钢材表面锈蚀等级和除锈等级》（GB8923）10．《钢结构防火涂料应用技术规程》CECS24：9011．工程合同有关语文件三、施工机具和人员配置1、设备安装主要施工机相具表序号机具名称型号或规格单位数量备注12345678910激光经纬仪经纬仪水准仪框架式水平仪框架式水平仪盒式水准器钢直尺钢直尺内径千分尺深度游标卡尺J2—JD0.04mm/m0.02mm/m长2m,0.02mm/m长4m，0.04mm/m50～2000mm0～300mm台台台只只只根根套把11266101122用于较高精度直线和角度坐标测量用于测量标高和水平用于测量精密机械设备水平用于测量轧钢机水平用于测量同心和内径11121314151617181920百分表（带架）塞尺量块宽座角尺万能角尺重型力矩扳手重型套筒扳手冲击电钻冲击电钻冲击电钻0.01mm长300mm，17片83块，2级630×1000mm0～320°精度2′20kN·cm28件回ZIJ-10回ZIJ-16回ZIJ-20副把套把把套套只只只6412224161818供校对和测间隙用用于测量垂直度用于测量斜面和斜度21222324手持式角向砂轮机简易螺旋千斤顶錾斧砂轮切管机φ150mmM25～M401kgφ350mm只只只台46604011用于找正设备用于錾凿基础平面第4页共29页第3页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共29页252627282930吊线架砂轮机移动式空压机交、直流电焊机氩弧焊机电缆盘托架φ350mmP=0.8Mpa大、中、小副台台台台副625343各4用于吊钢丝线精密找中心用于支承电缆敷设3175t液压汽车起重机KM3535台1台班主要施工机具机具名称型号规格单位数量备注交流电弧焊机台4直流电弧焊机台1手电钻把2型材切割机台1角向磨光机把2汽车起重机台1手拉葫芦只2气割设备套2检验工具批1五金工具批12、人员配备序号人员类别最高使用人数备注1技术负责人1工程技术管理2施工员1现场施工管理3安检员1安...
