防火防水隔热型复合硅酸镁铝卷毯的应用与推广VIP免费

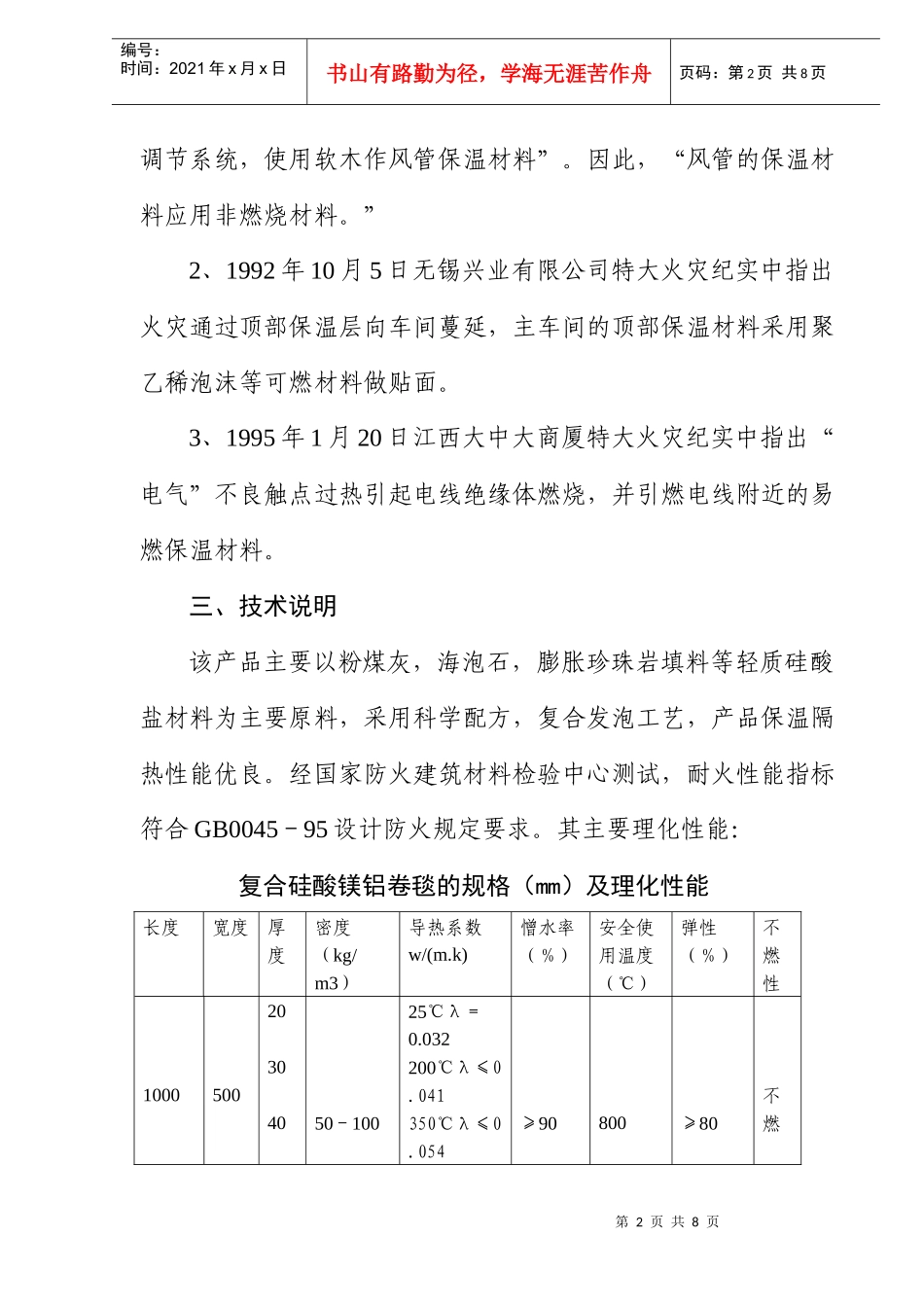

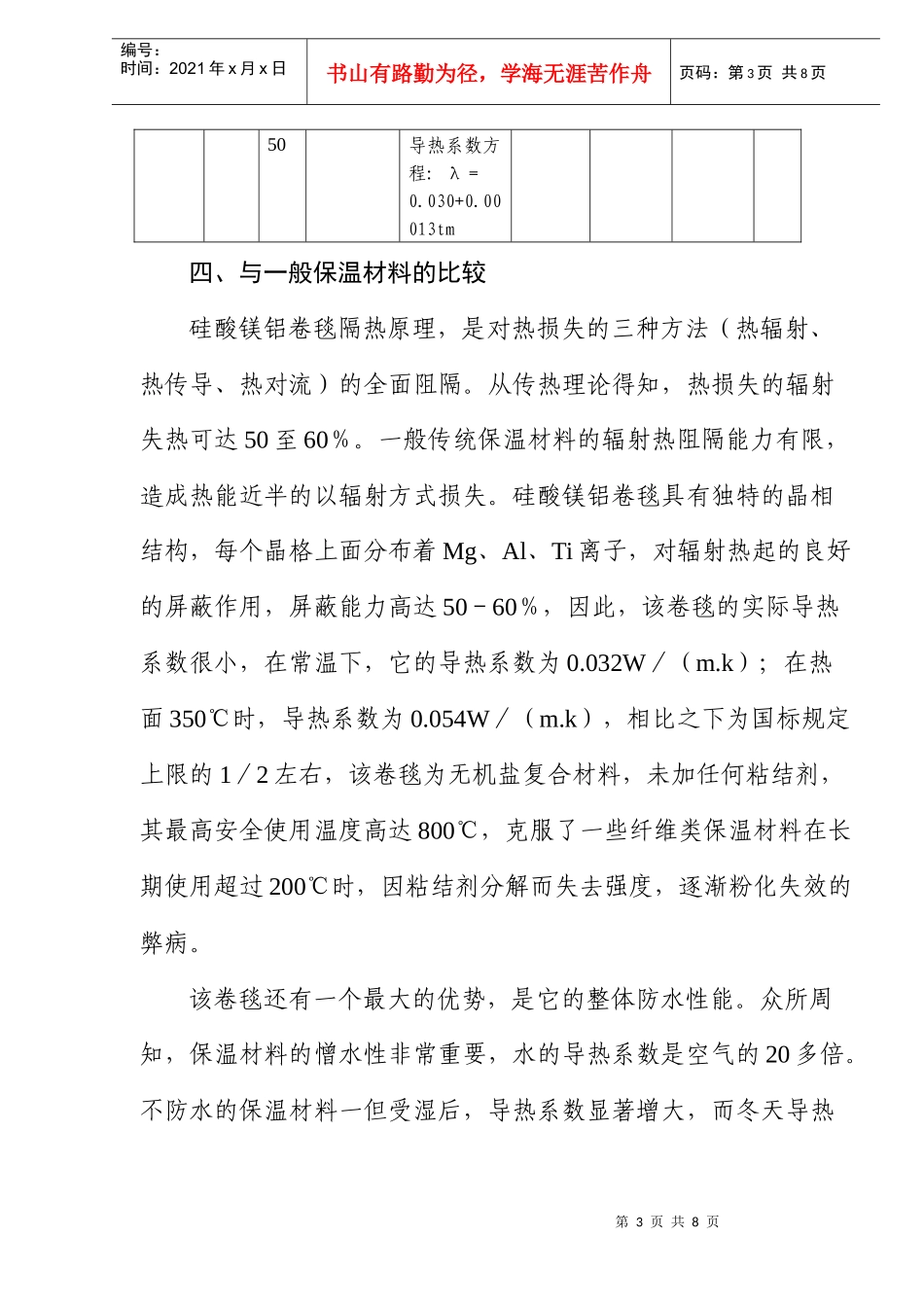

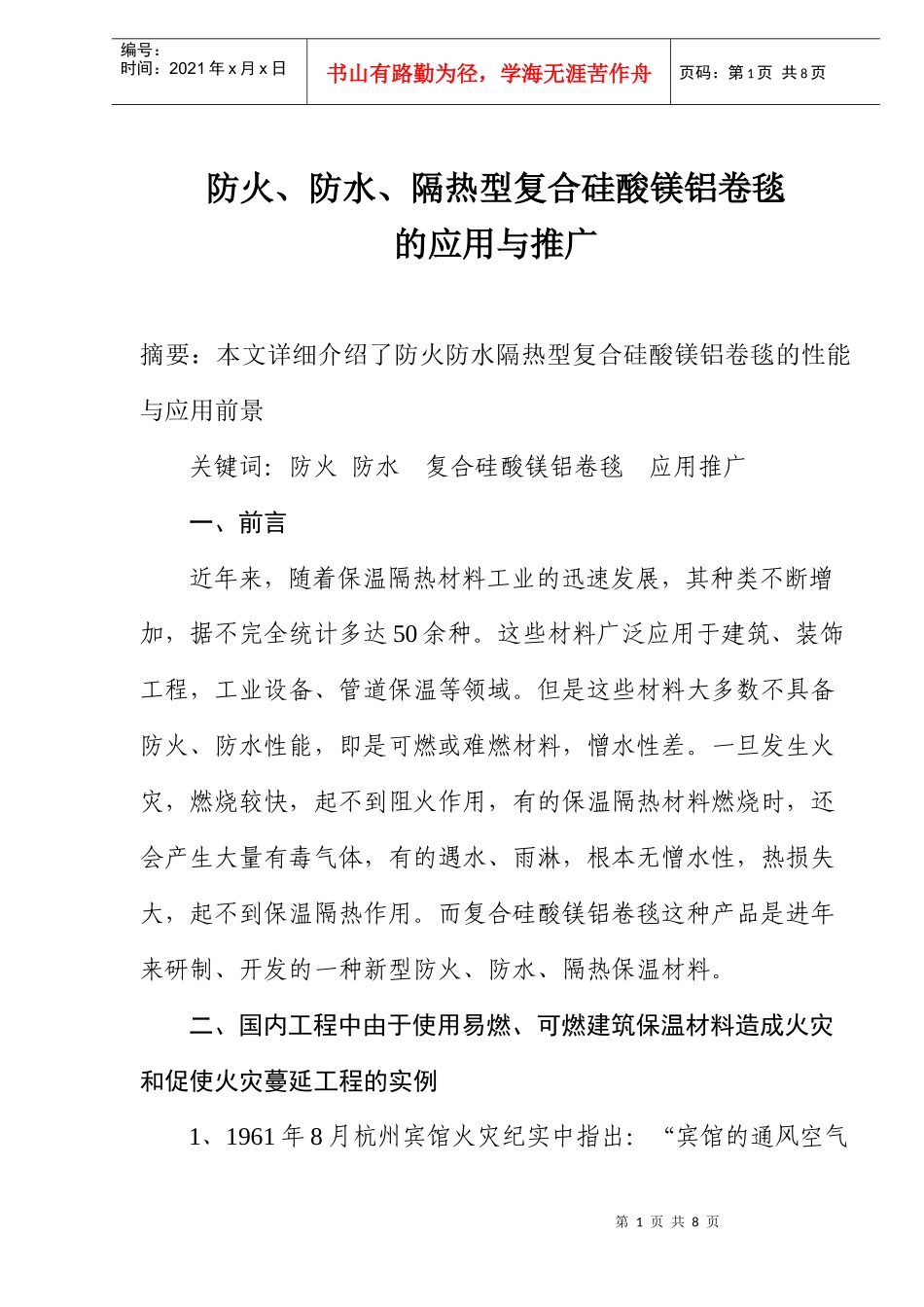

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页防火、防水、隔热型复合硅酸镁铝卷毯的应用与推广摘要：本文详细介绍了防火防水隔热型复合硅酸镁铝卷毯的性能与应用前景关键词：防火防水复合硅酸镁铝卷毯应用推广一、前言近年来，随着保温隔热材料工业的迅速发展，其种类不断增加，据不完全统计多达50余种。这些材料广泛应用于建筑、装饰工程，工业设备、管道保温等领域。但是这些材料大多数不具备防火、防水性能，即是可燃或难燃材料，憎水性差。一旦发生火灾，燃烧较快，起不到阻火作用，有的保温隔热材料燃烧时，还会产生大量有毒气体，有的遇水、雨淋，根本无憎水性，热损失大，起不到保温隔热作用。而复合硅酸镁铝卷毯这种产品是进年来研制、开发的一种新型防火、防水、隔热保温材料。二、国内工程中由于使用易燃、可燃建筑保温材料造成火灾和促使火灾蔓延工程的实例1、1961年8月杭州宾馆火灾纪实中指出：“宾馆的通风空气第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页调节系统，使用软木作风管保温材料”。因此，“风管的保温材料应用非燃烧材料。”2、1992年10月5日无锡兴业有限公司特大火灾纪实中指出火灾通过顶部保温层向车间蔓延，主车间的顶部保温材料采用聚乙稀泡沫等可燃材料做贴面。3、1995年1月20日江西大中大商厦特大火灾纪实中指出“电气”不良触点过热引起电线绝缘体燃烧，并引燃电线附近的易燃保温材料。三、技术说明该产品主要以粉煤灰，海泡石，膨胀珍珠岩填料等轻质硅酸盐材料为主要原料，采用科学配方，复合发泡工艺，产品保温隔热性能优良。经国家防火建筑材料检验中心测试，耐火性能指标符合GB0045－95设计防火规定要求。其主要理化性能：复合硅酸镁铝卷毯的规格（mm）及理化性能长度宽度厚度密度（kg/m3）导热系数w/(m.k)憎水率（％）安全使用温度（℃）弹性（％）不燃性100050020304050－10025℃λ＝0.032200℃λ≤0.041350℃λ≤0.054≥90800≥80不燃第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页50导热系数方程:λ＝0.030+0.00013tm四、与一般保温材料的比较硅酸镁铝卷毯隔热原理，是对热损失的三种方法（热辐射、热传导、热对流）的全面阻隔。从传热理论得知，热损失的辐射失热可达50至60％。一般传统保温材料的辐射热阻隔能力有限，造成热能近半的以辐射方式损失。硅酸镁铝卷毯具有独特的晶相结构，每个晶格上面分布着Mg、Al、Ti离子，对辐射热起的良好的屏蔽作用，屏蔽能力高达50－60％，因此，该卷毯的实际导热系数很小，在常温下，它的导热系数为0.032W／（m.k）；在热面350℃时，导热系数为0.054W／（m.k），相比之下为国标规定上限的1／2左右，该卷毯为无机盐复合材料，未加任何粘结剂，其最高安全使用温度高达800℃，克服了一些纤维类保温材料在长期使用超过200℃时，因粘结剂分解而失去强度，逐渐粉化失效的弊病。该卷毯还有一个最大的优势，是它的整体防水性能。众所周知，保温材料的憎水性非常重要，水的导热系数是空气的20多倍。不防水的保温材料一但受湿后，导热系数显著增大，而冬天导热第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页系数更大。事实上，许多保温材料特别能吸水，因为这些材料就是靠松散纤维的固有特性来保温，水既破坏了保温材料的隔热性，也破坏了保温结构，保温材料的这种矛盾，促使保温行业一直在努力追求一种全防水的材料，而硅酸镁铝卷毯这种保温材料，不仅解决了表面防水，而且是一种整体憎水材料，在国家重大项目的保温工程应用中深受用户欢迎。其三，该产品还有一个明显的优势是：它与一般保温材料相比，具有不燃性，而一般保温材料大多数都是难燃的，甚至有可燃的。对于消防安全来说，不燃的保温材料才是最安全可靠的。这正是该产品的显著优势所在。与其它保温材料组成和性能对比材料名称平均容量常温平均导热系统W（m.k）主要原材料防水性耐火性施工性硅酸镁铝FHP－VB50－1000.032高品位海泡石,其中A1203,和Mg0含量达50...
