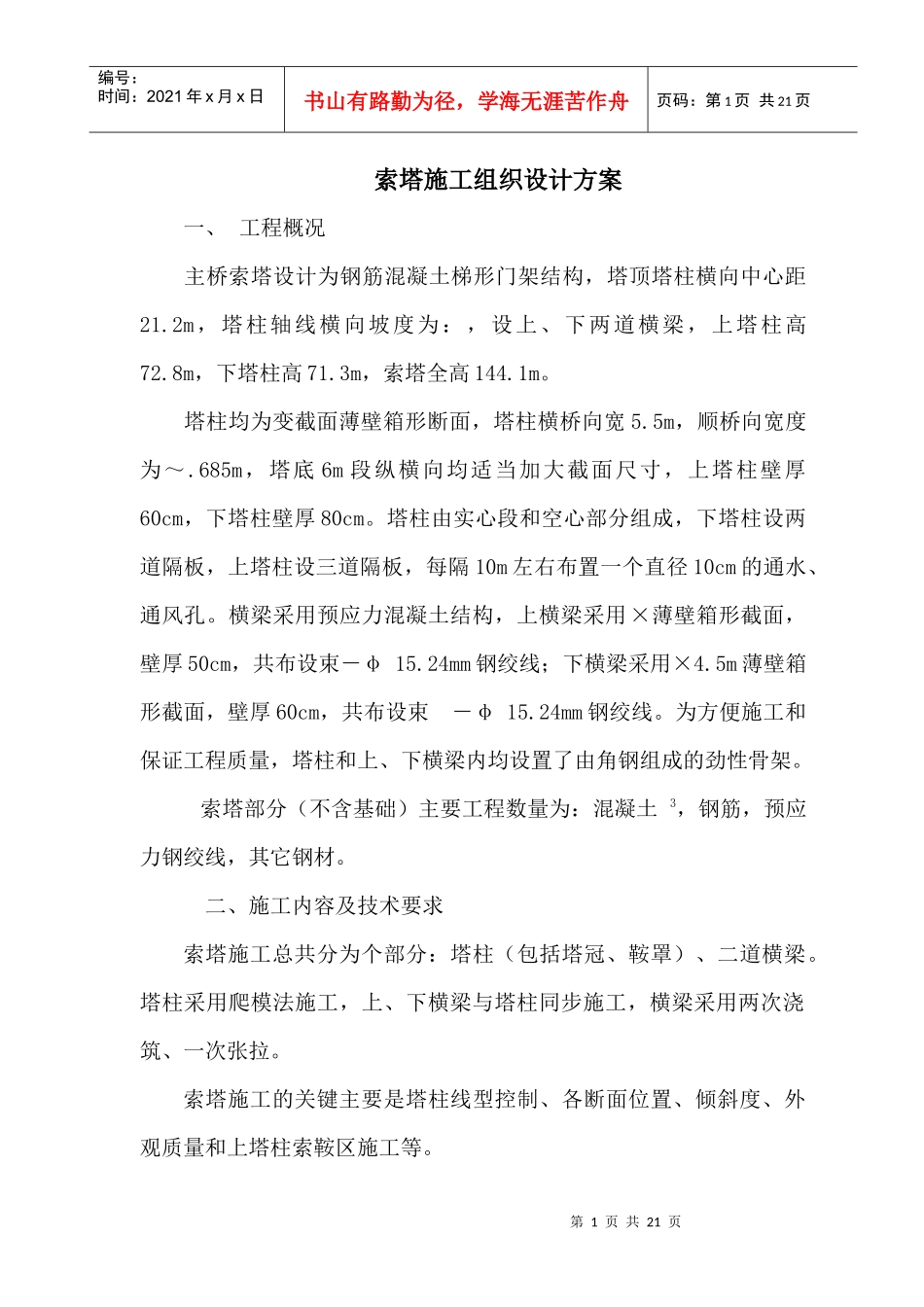

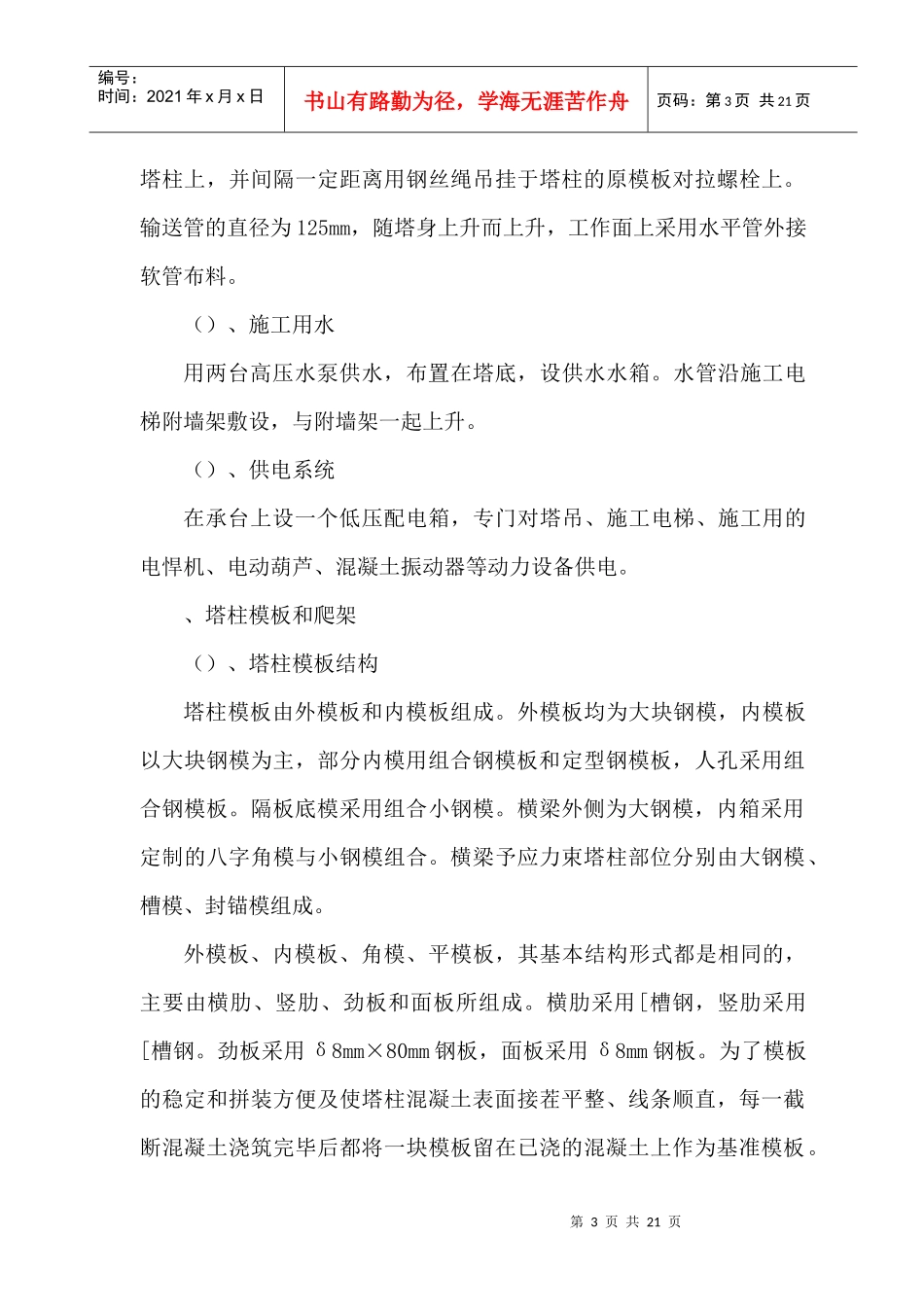

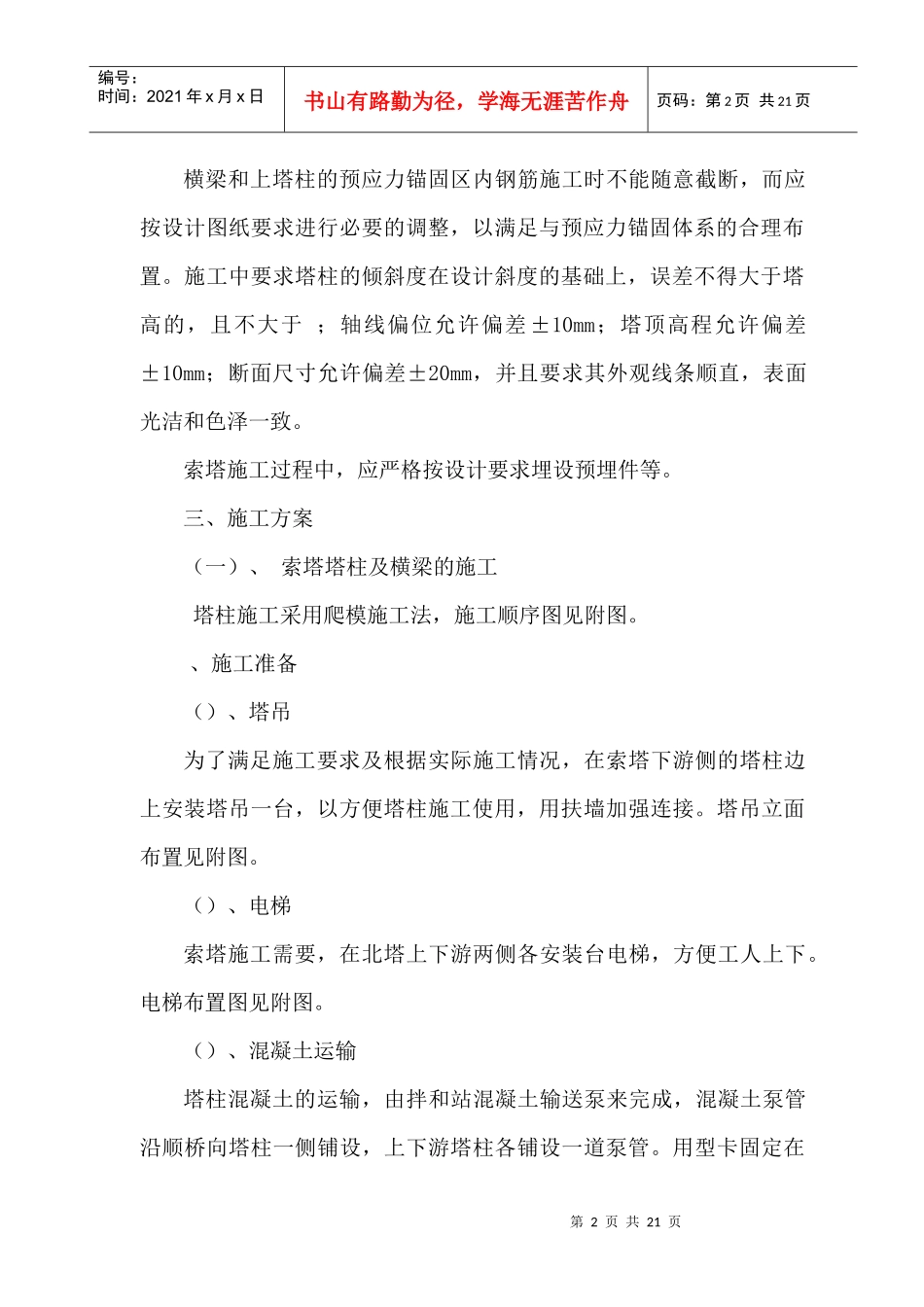

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页索塔施工组织设计方案一、工程概况主桥索塔设计为钢筋混凝土梯形门架结构，塔顶塔柱横向中心距21.2m，塔柱轴线横向坡度为：，设上、下两道横梁，上塔柱高72.8m，下塔柱高71.3m，索塔全高144.1m。塔柱均为变截面薄壁箱形断面，塔柱横桥向宽5.5m，顺桥向宽度为～.685m，塔底6m段纵横向均适当加大截面尺寸，上塔柱壁厚60cm，下塔柱壁厚80cm。塔柱由实心段和空心部分组成，下塔柱设两道隔板，上塔柱设三道隔板，每隔10m左右布置一个直径10cm的通水、通风孔。横梁采用预应力混凝土结构，上横梁采用×薄壁箱形截面，壁厚50cm，共布设束－φ15.24mm钢绞线；下横梁采用×4.5m薄壁箱形截面，壁厚60cm，共布设束－φ15.24mm钢绞线。为方便施工和保证工程质量，塔柱和上、下横梁内均设置了由角钢组成的劲性骨架。索塔部分（不含基础）主要工程数量为：混凝土3，钢筋，预应力钢绞线，其它钢材。二、施工内容及技术要求索塔施工总共分为个部分：塔柱（包括塔冠、鞍罩）、二道横梁。塔柱采用爬模法施工，上、下横梁与塔柱同步施工，横梁采用两次浇筑、一次张拉。索塔施工的关键主要是塔柱线型控制、各断面位置、倾斜度、外观质量和上塔柱索鞍区施工等。第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页横梁和上塔柱的预应力锚固区内钢筋施工时不能随意截断，而应按设计图纸要求进行必要的调整，以满足与预应力锚固体系的合理布置。施工中要求塔柱的倾斜度在设计斜度的基础上，误差不得大于塔高的，且不大于；轴线偏位允许偏差±10mm；塔顶高程允许偏差±10mm；断面尺寸允许偏差±20mm，并且要求其外观线条顺直，表面光洁和色泽一致。索塔施工过程中，应严格按设计要求埋设预埋件等。三、施工方案（一）、索塔塔柱及横梁的施工塔柱施工采用爬模施工法，施工顺序图见附图。、施工准备（）、塔吊为了满足施工要求及根据实际施工情况，在索塔下游侧的塔柱边上安装塔吊一台，以方便塔柱施工使用，用扶墙加强连接。塔吊立面布置见附图。（）、电梯索塔施工需要，在北塔上下游两侧各安装台电梯，方便工人上下。电梯布置图见附图。（）、混凝土运输塔柱混凝土的运输，由拌和站混凝土输送泵来完成，混凝土泵管沿顺桥向塔柱一侧铺设，上下游塔柱各铺设一道泵管。用型卡固定在第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页塔柱上，并间隔一定距离用钢丝绳吊挂于塔柱的原模板对拉螺栓上。输送管的直径为125mm，随塔身上升而上升，工作面上采用水平管外接软管布料。（）、施工用水用两台高压水泵供水，布置在塔底，设供水水箱。水管沿施工电梯附墙架敷设，与附墙架一起上升。（）、供电系统在承台上设一个低压配电箱，专门对塔吊、施工电梯、施工用的电悍机、电动葫芦、混凝土振动器等动力设备供电。、塔柱模板和爬架（）、塔柱模板结构塔柱模板由外模板和内模板组成。外模板均为大块钢模，内模板以大块钢模为主，部分内模用组合钢模板和定型钢模板，人孔采用组合钢模板。隔板底模采用组合小钢模。横梁外侧为大钢模，内箱采用定制的八字角模与小钢模组合。横梁予应力束塔柱部位分别由大钢模、槽模、封锚模组成。外模板、内模板、角模、平模板，其基本结构形式都是相同的，主要由横肋、竖肋、劲板和面板所组成。横肋采用[槽钢，竖肋采用[槽钢。劲板采用δ8mm×80mm钢板，面板采用δ8mm钢板。为了模板的稳定和拼装方便及使塔柱混凝土表面接茬平整、线条顺直，每一截断混凝土浇筑完毕后都将一块模板留在已浇的混凝土上作为基准模板。第4页共21页第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页纵桥向的模板（宽度为～.5m）收分采用逐段收分法，横桥向宽度（5.5m）不变。塔柱的四角设置为50cm的园角，为确保塔柱的线条顺直、外型尺寸正确，制作二套定型角模，上下交替使用。内模板的宽度有固定型和收分型两种，其单块模板的结构与外模板相同，仅是实行收分的方法不同。（）、模板施...
