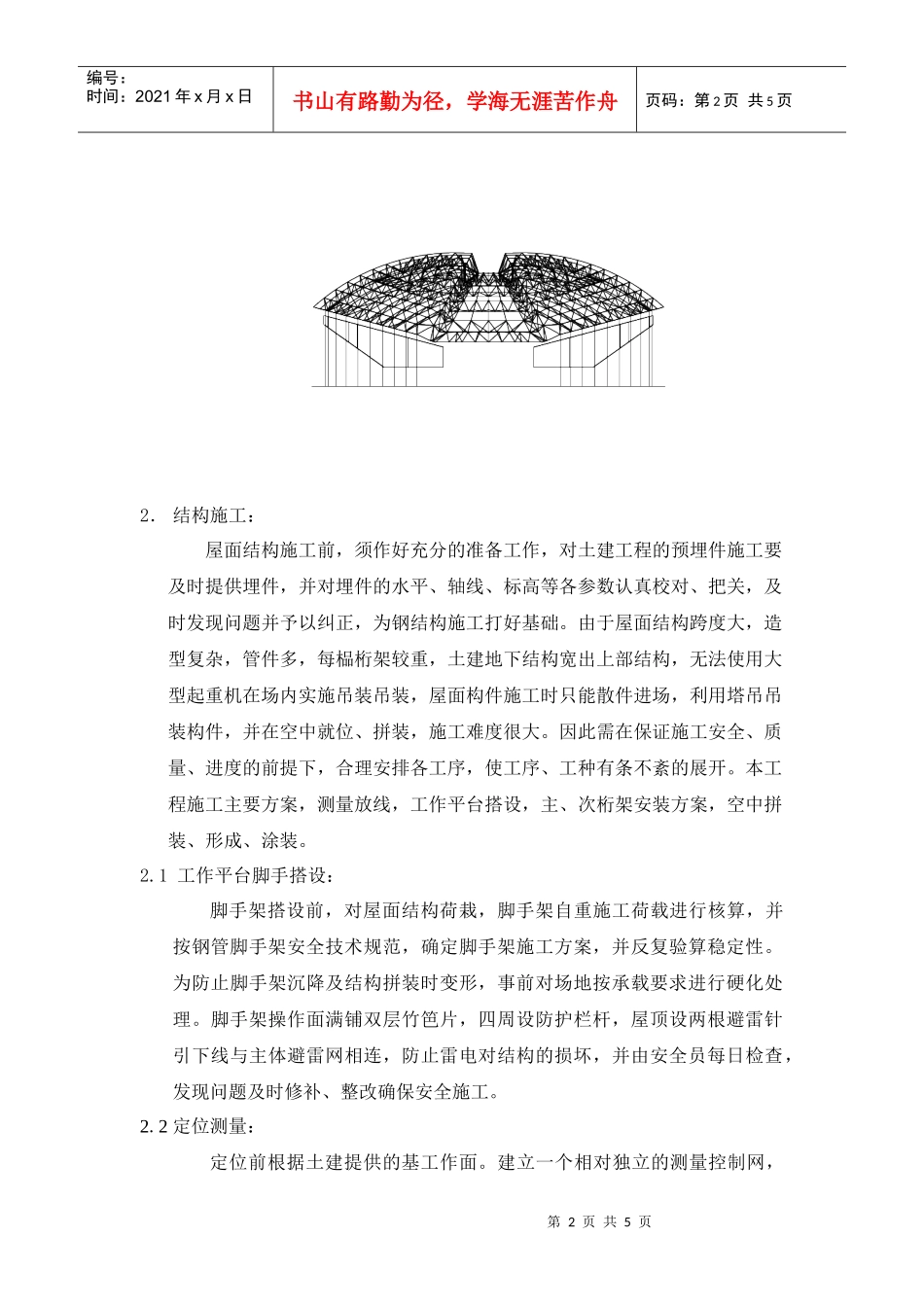

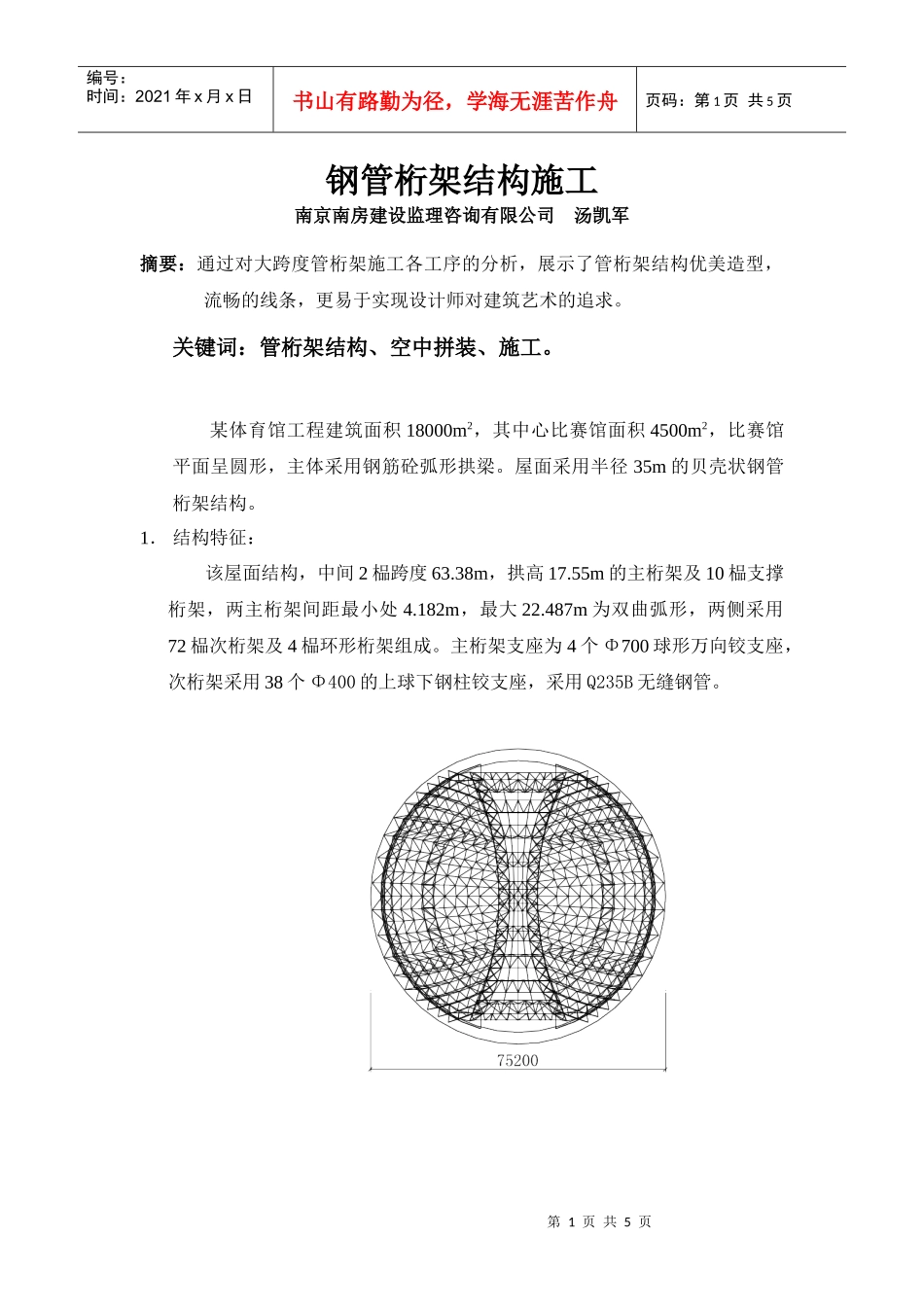

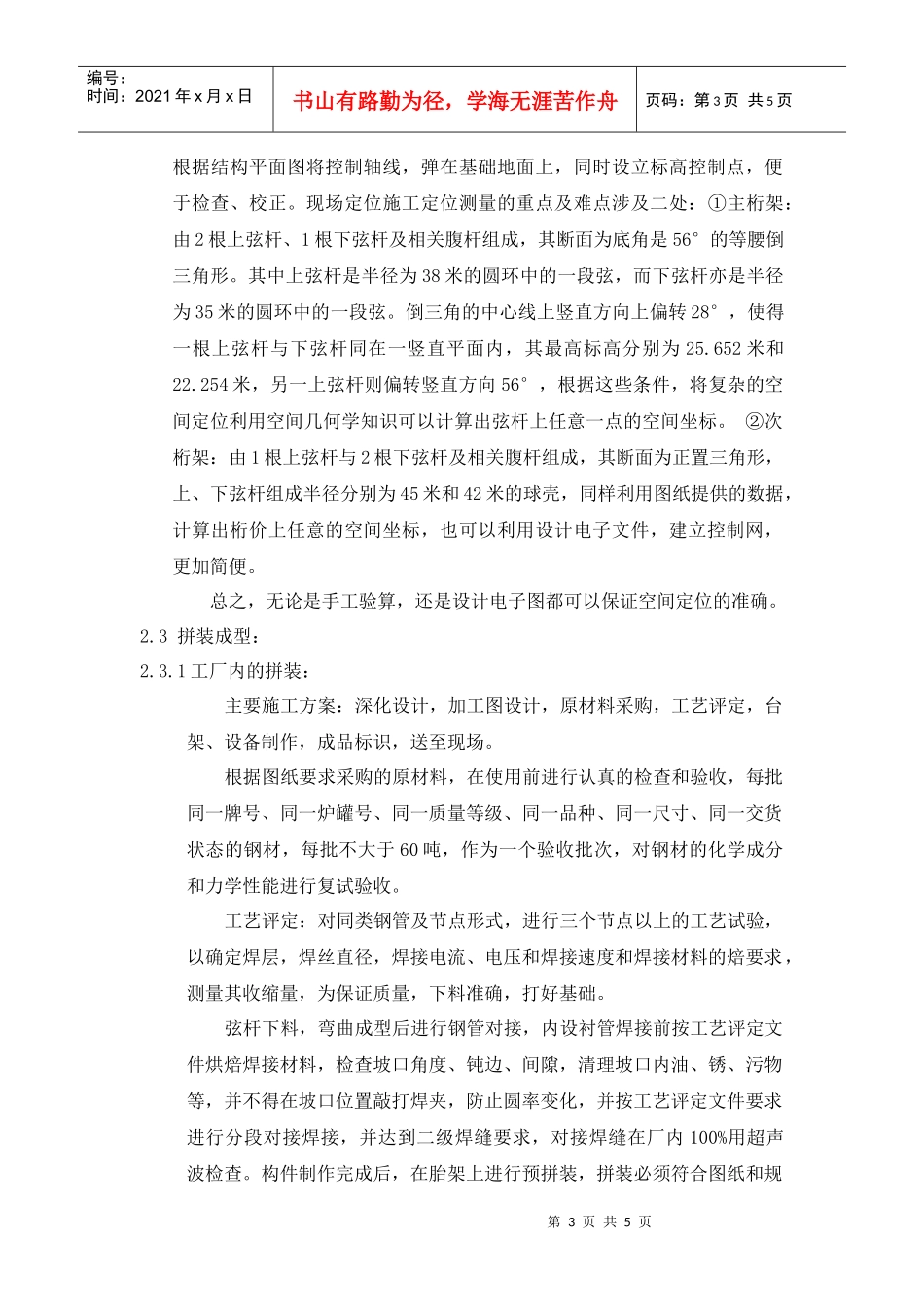

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页钢管桁架结构施工南京南房建设监理咨询有限公司汤凯军摘要：通过对大跨度管桁架施工各工序的分析，展示了管桁架结构优美造型，流畅的线条，更易于实现设计师对建筑艺术的追求。关键词：管桁架结构、空中拼装、施工。某体育馆工程建筑面积18000m2，其中心比赛馆面积4500m2，比赛馆平面呈圆形，主体采用钢筋砼弧形拱梁。屋面采用半径35m的贝壳状钢管桁架结构。1．结构特征：该屋面结构，中间2榀跨度63.38m，拱高17.55m的主桁架及10榀支撑桁架，两主桁架间距最小处4.182m，最大22.487m为双曲弧形，两侧采用72榀次桁架及4榀环形桁架组成。主桁架支座为4个Φ700球形万向铰支座，次桁架采用38个Φ400的上球下钢柱铰支座，采用Q235B无缝钢管。第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页2．结构施工：屋面结构施工前，须作好充分的准备工作，对土建工程的预埋件施工要及时提供埋件，并对埋件的水平、轴线、标高等各参数认真校对、把关，及时发现问题并予以纠正，为钢结构施工打好基础。由于屋面结构跨度大，造型复杂，管件多，每榀桁架较重，土建地下结构宽出上部结构，无法使用大型起重机在场内实施吊装吊装，屋面构件施工时只能散件进场，利用塔吊吊装构件，并在空中就位、拼装，施工难度很大。因此需在保证施工安全、质量、进度的前提下，合理安排各工序，使工序、工种有条不紊的展开。本工程施工主要方案，测量放线，工作平台搭设，主、次桁架安装方案，空中拼装、形成、涂装。2.1工作平台脚手搭设：脚手架搭设前，对屋面结构荷栽，脚手架自重施工荷载进行核算，并按钢管脚手架安全技术规范，确定脚手架施工方案，并反复验算稳定性。为防止脚手架沉降及结构拼装时变形，事前对场地按承载要求进行硬化处理。脚手架操作面满铺双层竹笆片，四周设防护栏杆，屋顶设两根避雷针引下线与主体避雷网相连，防止雷电对结构的损坏，并由安全员每日检查，发现问题及时修补、整改确保安全施工。2.2定位测量：定位前根据土建提供的基工作面。建立一个相对独立的测量控制网，第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页根据结构平面图将控制轴线，弹在基础地面上，同时设立标高控制点，便于检查、校正。现场定位施工定位测量的重点及难点涉及二处：①主桁架：由2根上弦杆、1根下弦杆及相关腹杆组成，其断面为底角是56°的等腰倒三角形。其中上弦杆是半径为38米的圆环中的一段弦，而下弦杆亦是半径为35米的圆环中的一段弦。倒三角的中心线上竖直方向上偏转28°，使得一根上弦杆与下弦杆同在一竖直平面内，其最高标高分别为25.652米和22.254米，另一上弦杆则偏转竖直方向56°，根据这些条件，将复杂的空间定位利用空间几何学知识可以计算出弦杆上任意一点的空间坐标。②次桁架：由1根上弦杆与2根下弦杆及相关腹杆组成，其断面为正置三角形，上、下弦杆组成半径分别为45米和42米的球壳，同样利用图纸提供的数据，计算出桁价上任意的空间坐标，也可以利用设计电子文件，建立控制网，更加简便。总之，无论是手工验算，还是设计电子图都可以保证空间定位的准确。2.3拼装成型：2.3.1工厂内的拼装：主要施工方案：深化设计，加工图设计，原材料采购，工艺评定，台架、设备制作，成品标识，送至现场。根据图纸要求采购的原材料，在使用前进行认真的检查和验收，每批同一牌号、同一炉罐号、同一质量等级、同一品种、同一尺寸、同一交货状态的钢材，每批不大于60吨，作为一个验收批次，对钢材的化学成分和力学性能进行复试验收。工艺评定：对同类钢管及节点形式，进行三个节点以上的工艺试验，以确定焊层，焊丝直径，焊接电流、电压和焊接速度和焊接材料的焙要求，测量其收缩量，为保证质量，下料准确，打好基础。弦杆下料，弯曲成型后进行钢管对接，内设衬管焊接前按工艺评定文件烘焙焊接材料，检查坡口角度、钝边、间隙，清理坡口内油、锈、污物等，并不得在坡口位置敲打焊夹，防止圆率变化，并按工艺评定文件要求进行...
