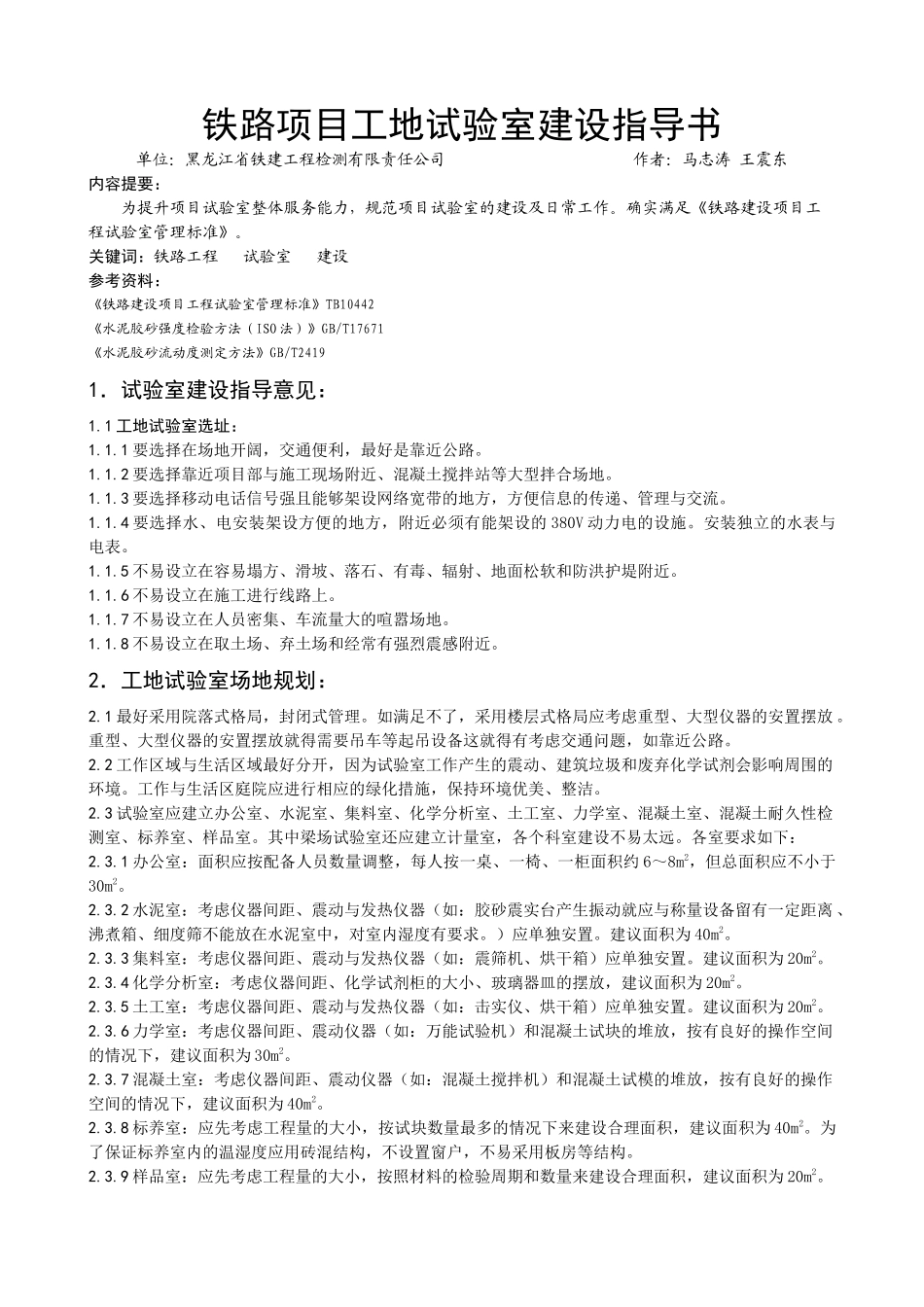

铁路项目工地试验室建设指导书单位：黑龙江省铁建工程检测有限责任公司作者：马志涛王震东内容提要：为提升项目试验室整体服务能力，规范项目试验室的建设及日常工作。确实满足《铁路建设项目工程试验室管理标准》。关键词：铁路工程试验室建设参考资料：《铁路建设项目工程试验室管理标准》TB10442《水泥胶砂强度检验方法（ISO法）》GB/T17671《水泥胶砂流动度测定方法》GB/T24191．试验室建设指导意见：1.1工地试验室选址：1.1.1要选择在场地开阔，交通便利，最好是靠近公路。1.1.2要选择靠近项目部与施工现场附近、混凝土搅拌站等大型拌合场地。1.1.3要选择移动电话信号强且能够架设网络宽带的地方，方便信息的传递、管理与交流。1.1.4要选择水、电安装架设方便的地方，附近必须有能架设的380V动力电的设施。安装独立的水表与电表。1.1.5不易设立在容易塌方、滑坡、落石、有毒、辐射、地面松软和防洪护堤附近。1.1.6不易设立在施工进行线路上。1.1.7不易设立在人员密集、车流量大的喧嚣场地。1.1.8不易设立在取土场、弃土场和经常有强烈震感附近。2．工地试验室场地规划：2.1最好采用院落式格局，封闭式管理。如满足不了，采用楼层式格局应考虑重型、大型仪器的安置摆放。重型、大型仪器的安置摆放就得需要吊车等起吊设备这就得有考虑交通问题，如靠近公路。2.2工作区域与生活区域最好分开，因为试验室工作产生的震动、建筑垃圾和废弃化学试剂会影响周围的环境。工作与生活区庭院应进行相应的绿化措施，保持环境优美、整洁。2.3试验室应建立办公室、水泥室、集料室、化学分析室、土工室、力学室、混凝土室、混凝土耐久性检测室、标养室、样品室。其中梁场试验室还应建立计量室，各个科室建设不易太远。各室要求如下：2.3.1办公室：面积应按配备人员数量调整，每人按一桌、一椅、一柜面积约6～8m2，但总面积应不小于30m2。2.3.2水泥室：考虑仪器间距、震动与发热仪器（如：胶砂震实台产生振动就应与称量设备留有一定距离、沸煮箱、细度筛不能放在水泥室中，对室内湿度有要求。）应单独安置。建议面积为40m2。2.3.3集料室：考虑仪器间距、震动与发热仪器（如：震筛机、烘干箱）应单独安置。建议面积为20m2。2.3.4化学分析室：考虑仪器间距、化学试剂柜的大小、玻璃器皿的摆放，建议面积为20m2。2.3.5土工室：考虑仪器间距、震动与发热仪器（如：击实仪、烘干箱）应单独安置。建议面积为20m2。2.3.6力学室：考虑仪器间距、震动仪器（如：万能试验机）和混凝土试块的堆放，按有良好的操作空间的情况下，建议面积为30m2。2.3.7混凝土室：考虑仪器间距、震动仪器（如：混凝土搅拌机）和混凝土试模的堆放，按有良好的操作空间的情况下，建议面积为40m2。2.3.8标养室：应先考虑工程量的大小，按试块数量最多的情况下来建设合理面积，建议面积为40m2。为了保证标养室内的温湿度应用砖混结构，不设置窗户，不易采用板房等结构。2.3.9样品室：应先考虑工程量的大小，按照材料的检验周期和数量来建设合理面积，建议面积为20m2。2.3.10耐久性检测室：根据本项目对混凝土耐久性的要求，配置相应的检测仪器。建议面积为20m2。2.3.11计量室：按照计量器具的用途分类摆放，建议面积为30m2。即铁路项目工地试验室检测区面积为250m2;铁路项目预制梁场试验室工作面积为280m2。2.4在试验工作中带有强烈震动的科室应建设在一起（如力学室、混凝土室）；非震动科室应建设在一起（如化学分析室和样品室）如有需要应设置隔震措施。2.5试验工作所有场地应进行硬化处理用水平尺抄平，并提前预留出上下水管线、空调安装通道。2.6在检测工作进行中，会产生大量的废弃残样。应建立废弃残样存放区。废弃残样存放区应建设在试验过程中产生的样品残样过多的科室（如力学室产生的破碎的混凝土试块）应设置在边缘，便于倾倒、运输。2.7力学室与混凝土室房门要设置宽阔一些便于运送废弃残样。2.8生活区、办公区、检测区，这三大区域应合理布局。在工作中节约时间，不产生冲突。3．主要仪器设备安装基座尺寸3.1水泥室：3.1.1水泥胶砂振实台：基座尺寸为高400mm、混凝土体积为0.25m3、重600kg，需防外部振动影响振实效...
