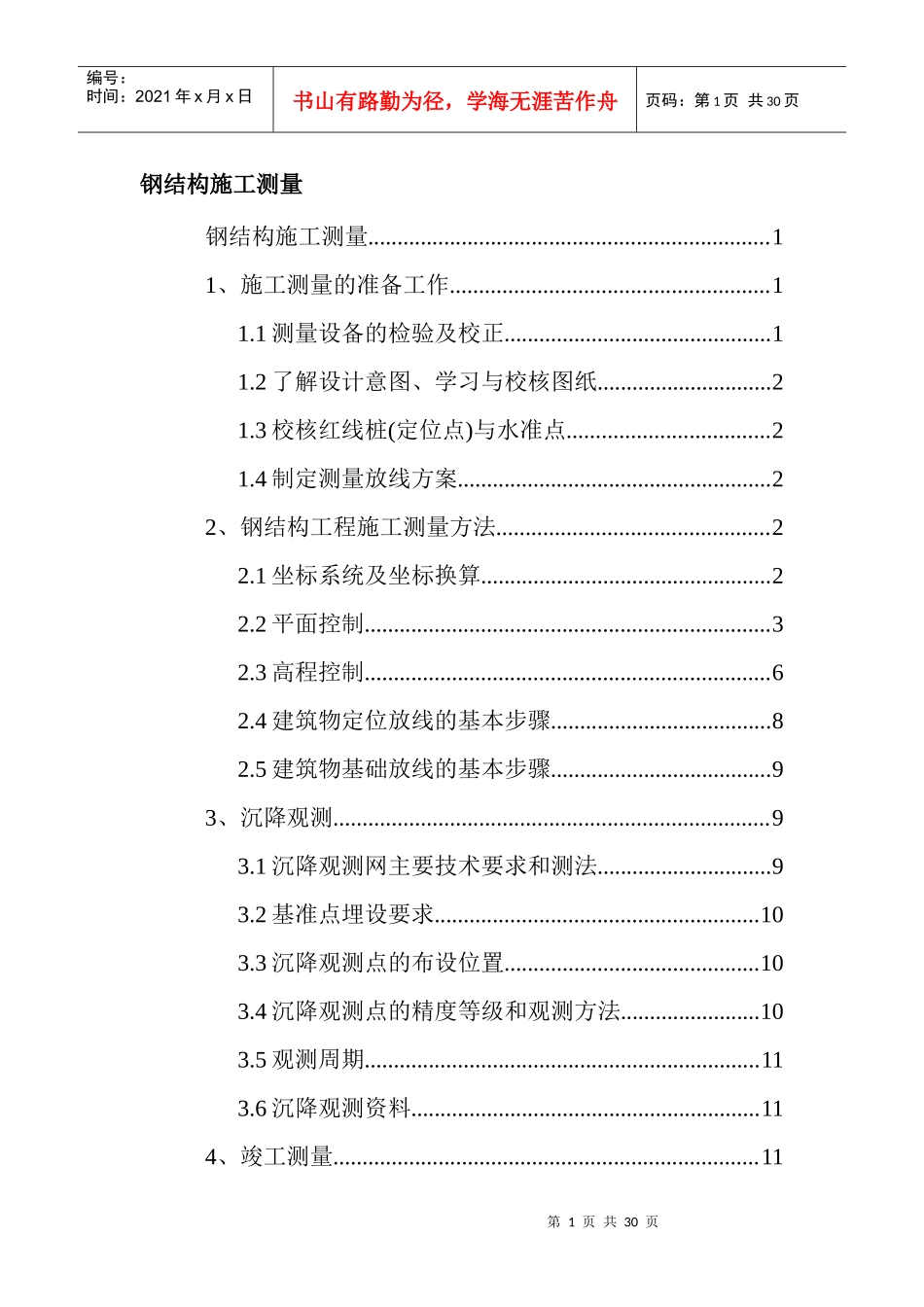

第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页钢结构施工测量钢结构施工测量.....................................................................11、施工测量的准备工作.......................................................11.1测量设备的检验及校正..............................................11.2了解设计意图、学习与校核图纸..............................21.3校核红线桩(定位点)与水准点...................................21.4制定测量放线方案......................................................22、钢结构工程施工测量方法...............................................22.1坐标系统及坐标换算..................................................22.2平面控制......................................................................32.3高程控制......................................................................62.4建筑物定位放线的基本步骤......................................82.5建筑物基础放线的基本步骤......................................93、沉降观测...........................................................................93.1沉降观测网主要技术要求和测法..............................93.2基准点埋设要求........................................................103.3沉降观测点的布设位置............................................103.4沉降观测点的精度等级和观测方法........................103.5观测周期....................................................................113.6沉降观测资料............................................................114、竣工测量.........................................................................11第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页5、钢柱基础施工测量实例.................................................12施工测量就是用距离丈量、角度观测和水准测量来确定地面点的平面位置和高程位置。现代建筑都比较高大，形状也十分复杂，建筑面积在十几万平方米的建筑并不鲜见。施工的每一步都离不开测量工作，所以，测量工作在建筑施工中不仅是一道重要工序，而且也起着关键的主导作用。1、施工测量的准备工作充分做好施工测量前的准备工作，不仅能使开工前的测量工作顺利进行，而且对整个施工过程中的测量工作都有重要影响。1.1测量设备的检验及校正在使用经纬仪、水平仪和钢卷尺施工测量前，必须有计量部门的有效检定证明。除按规定周期进行检定外，在每个周期内，经纬仪和水准仪中主要轴线关系，还应每隔2—3个月定期进行内部检测校正。1.经纬仪。一般钢结构工程，采用精度为2S级的光学经纬仪；对于高层钢结构工程宜采用激光经纬仪，其精度宜在1/2×105之内。2.水准仪。按国家三、四等水准测量和工程水准测量用途的要求，其精度为±3mm/km。3.钢卷尺。土建施工1把，钢结构制作1把，钢结构安装2第3页共30页第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页把和监理单位1把，5把钢尺应通过标准计量校准。为确保测量结果的正确性，应注意温度、尺长精度和倾斜改正。标准读数=实际读数+温度校正值+钢尺修正值+倾斜校正值1.2了解设计意图、学习与校核图纸通过设计交底，了解工程全貌和主要设计意图，对于测量放线工作则要着重了解工程现场情况和定位条件，主要建筑物的相互关系和轴线尺寸，地下地上标高以及设计方面对测量的精度要求等。学习图纸首先要学习总平面图部分，了解工程所在位置、周围环境及与原有建筑物的关系，现场地形及拆迁情况，红线桩位置及坐标、水准点位置，标高、建筑物的朝向、定位依据，建筑物主要轴线的间距及夹角，首层室内±0.000的绝对标高(尤其是有几种不同标高的±0.000时)，室外地坪的竖向布置(标高、坡度)和绿化及道路，地上地下管线的安排等。在这当中要特别注意的...
