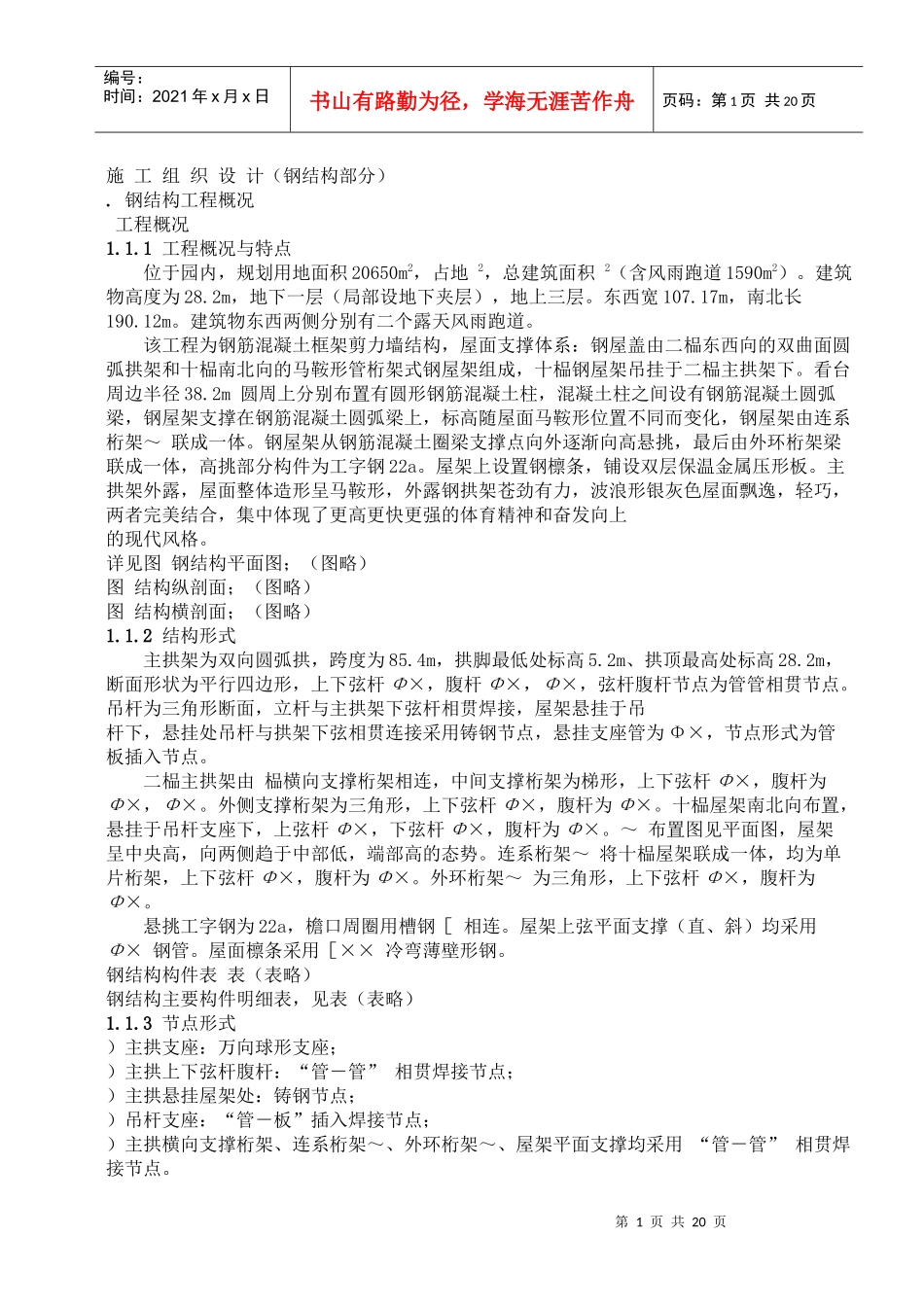

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页施工组织设计（钢结构部分）.钢结构工程概况工程概况1.1.1工程概况与特点位于园内，规划用地面积20650m2，占地2，总建筑面积2（含风雨跑道1590m2）。建筑物高度为28.2m，地下一层（局部设地下夹层），地上三层。东西宽107.17m，南北长190.12m。建筑物东西两侧分别有二个露天风雨跑道。该工程为钢筋混凝土框架剪力墙结构，屋面支撑体系：钢屋盖由二榀东西向的双曲面圆弧拱架和十榀南北向的马鞍形管桁架式钢屋架组成，十榀钢屋架吊挂于二榀主拱架下。看台周边半径38.2m圆周上分别布置有圆形钢筋混凝土柱，混凝土柱之间设有钢筋混凝土圆弧梁，钢屋架支撑在钢筋混凝土圆弧梁上，标高随屋面马鞍形位置不同而变化，钢屋架由连系桁架～联成一体。钢屋架从钢筋混凝土圈梁支撑点向外逐渐向高悬挑，最后由外环桁架梁联成一体，高挑部分构件为工字钢22a。屋架上设置钢檩条，铺设双层保温金属压形板。主拱架外露，屋面整体造形呈马鞍形，外露钢拱架苍劲有力，波浪形银灰色屋面飘逸，轻巧，两者完美结合，集中体现了更高更快更强的体育精神和奋发向上的现代风格。详见图钢结构平面图；（图略）图结构纵剖面；（图略）图结构横剖面；（图略）1.1.2结构形式主拱架为双向圆弧拱，跨度为85.4m，拱脚最低处标高5.2m、拱顶最高处标高28.2m，断面形状为平行四边形，上下弦杆Φ×，腹杆Φ×，Φ×，弦杆腹杆节点为管管相贯节点。吊杆为三角形断面，立杆与主拱架下弦杆相贯焊接，屋架悬挂于吊杆下，悬挂处吊杆与拱架下弦相贯连接采用铸钢节点，悬挂支座管为Φ×，节点形式为管板插入节点。二榀主拱架由榀横向支撑桁架相连，中间支撑桁架为梯形，上下弦杆Φ×，腹杆为Φ×，Φ×。外侧支撑桁架为三角形，上下弦杆Φ×，腹杆为Φ×。十榀屋架南北向布置，悬挂于吊杆支座下，上弦杆Φ×，下弦杆Φ×，腹杆为Φ×。～布置图见平面图，屋架呈中央高，向两侧趋于中部低，端部高的态势。连系桁架～将十榀屋架联成一体，均为单片桁架，上下弦杆Φ×，腹杆为Φ×。外环桁架～为三角形，上下弦杆Φ×，腹杆为Φ×。悬挑工字钢为22a，檐口周圈用槽钢［相连。屋架上弦平面支撑（直、斜）均采用Φ×钢管。屋面檩条采用［××冷弯薄壁形钢。钢结构构件表表（表略）钢结构主要构件明细表，见表（表略）1.1.3节点形式）主拱支座：万向球形支座；）主拱上下弦杆腹杆：“管－管”相贯焊接节点；）主拱悬挂屋架处：铸钢节点；）吊杆支座：“管－板”插入焊接节点；）主拱横向支撑桁架、连系桁架～、外环桁架～、屋架平面支撑均采用“管－管”相贯焊接节点。第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页（a）管－管多管交叉相贯()管管相贯第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页()管板插入()管球相贯第4页共20页第3页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共20页()管套管管加固、加长连()纵向主桁架环向桁架梁相交连图管结构主要节点形式要材料1.2.1架及钢梁为(字钢，槽钢，焊接形钢)。1.2.2钢管为无缝钢管，化学成份及力学性能应符合，抗拉强度实测值与屈服强度实测值比值不小于，钢材应有明显的屈服台阶，且伸长率应大于，钢材应有良好的可焊性和合格的冲击韧性。1.2.3焊接材料：自动焊或半自动焊采用或焊丝，其性能符合；手工焊时采用、焊条，其性能符合、的规定。1.2.4高强度螺栓：采用大六角高强度螺栓，其技术条件符合、、—的规定。1.2.5铸钢：钢材屈服强度大于。分承包内容我单位为“工程”施工总承包方，因本工程钢结构工程专业性较强，施工难度较高，为了充分保证钢结构工程的施工质量，确保使之达到既定的“鲁班奖”质量标准，我单位研究决定将屋顶钢结构支撑体系工程进行分包施工，拟定分承包方的单位名称、企业资质、企业业绩、企业信誉与实力等资料均密封在投标文件（企业信誉与实力）中一齐报送。分承包的内容包括：●钢结构深化设计；●安装过程整体结构稳定性和应力应...
