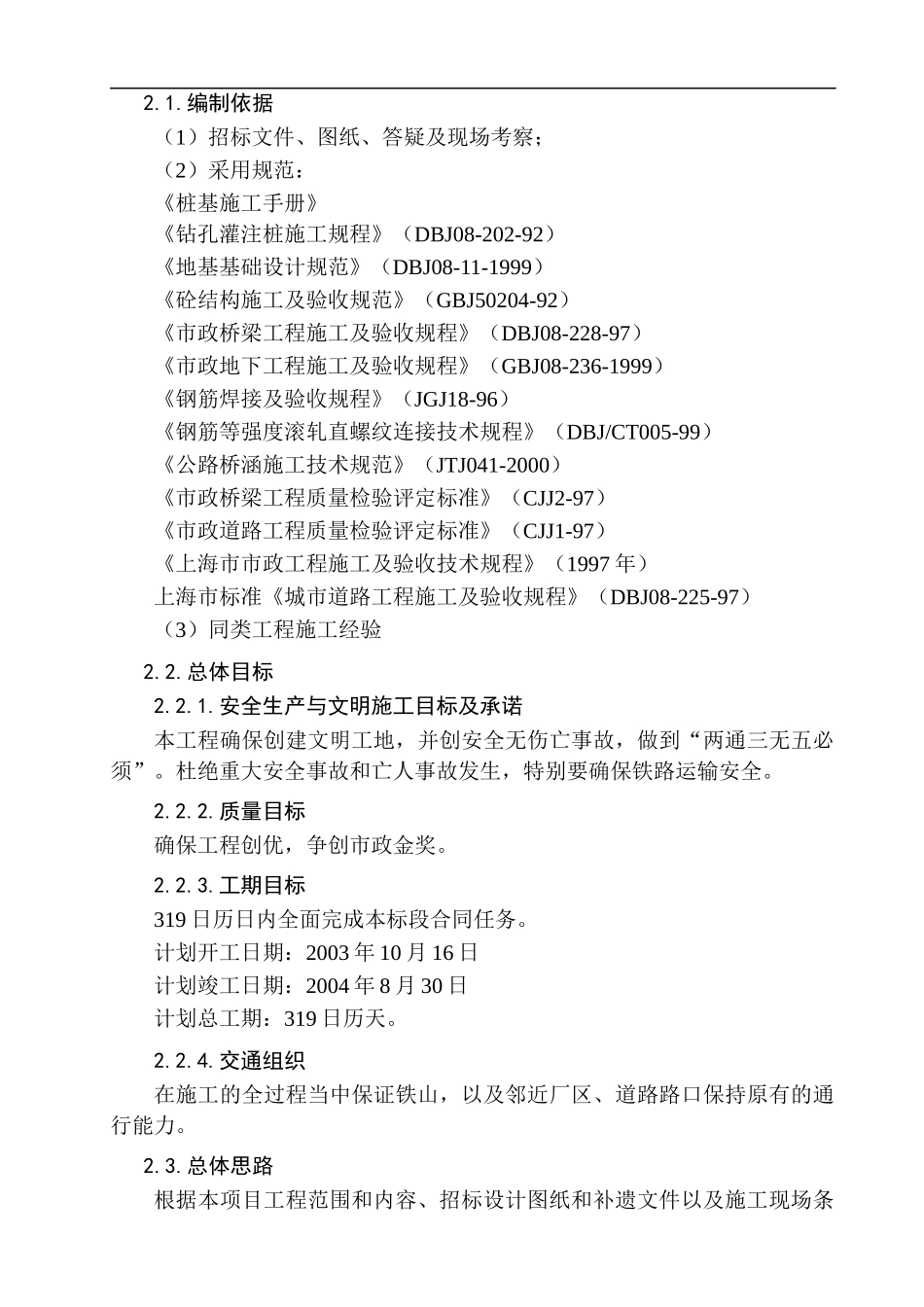

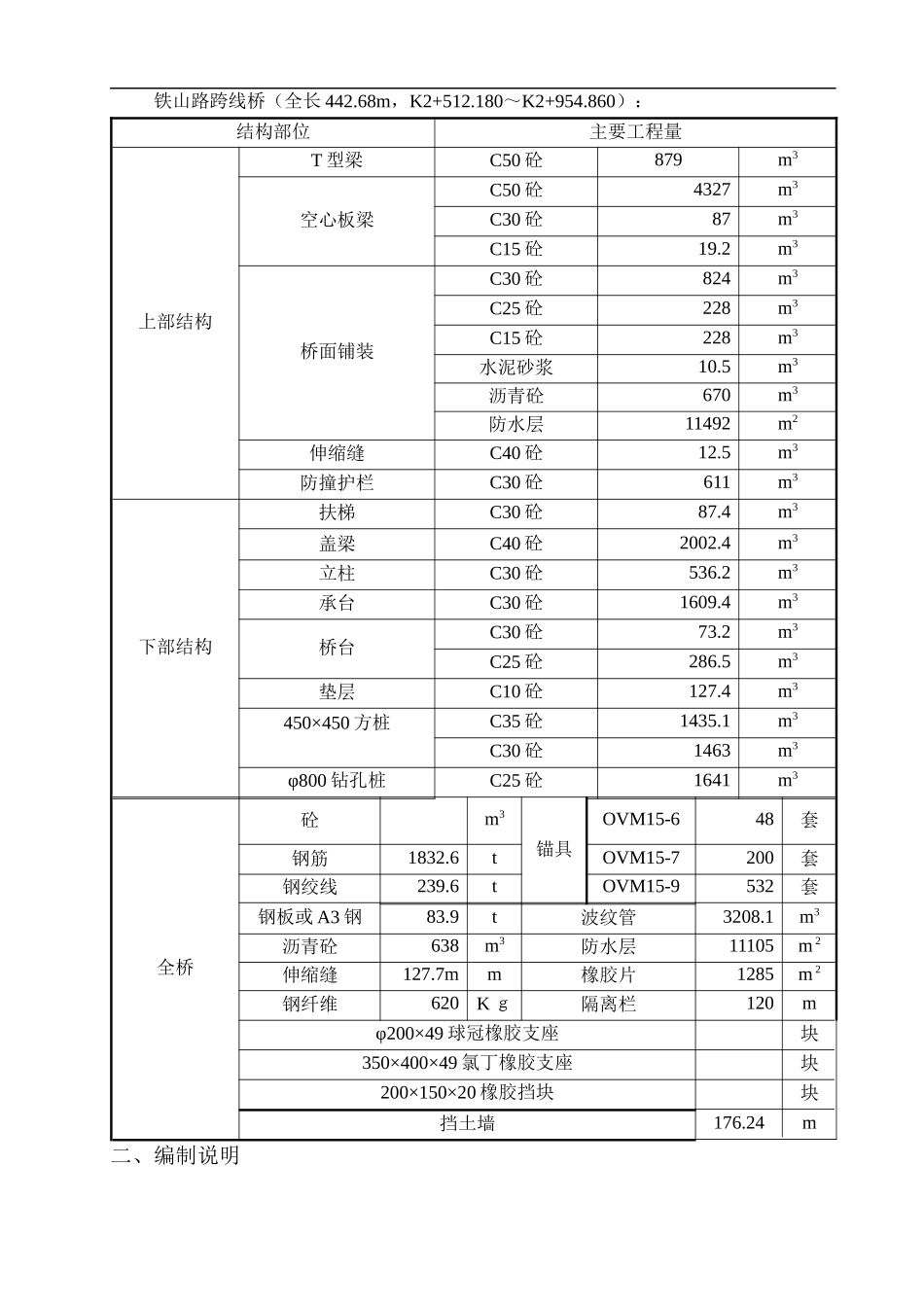

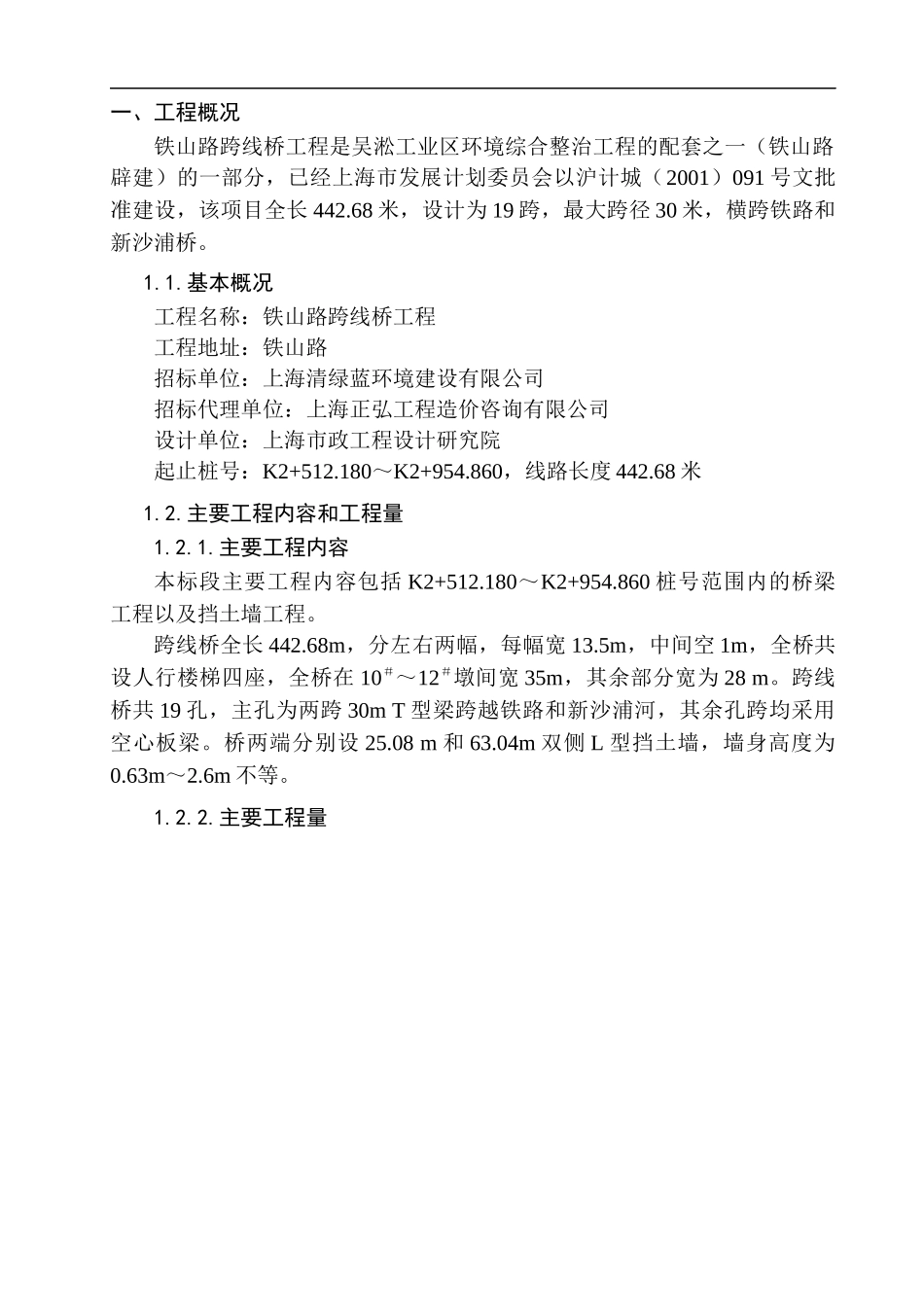

一、工程概况铁山路跨线桥工程是吴淞工业区环境综合整治工程的配套之一（铁山路辟建）的一部分，已经上海市发展计划委员会以沪计城（2001）091号文批准建设，该项目全长442.68米，设计为19跨，最大跨径30米，横跨铁路和新沙浦桥。1.1.基本概况工程名称：铁山路跨线桥工程工程地址：铁山路招标单位：上海清绿蓝环境建设有限公司招标代理单位：上海正弘工程造价咨询有限公司设计单位：上海市政工程设计研究院起止桩号：K2+512.180～K2+954.860，线路长度442.68米1.2.主要工程内容和工程量1.2.1.主要工程内容本标段主要工程内容包括K2+512.180～K2+954.860桩号范围内的桥梁工程以及挡土墙工程。跨线桥全长442.68m，分左右两幅，每幅宽13.5m，中间空1m，全桥共设人行楼梯四座，全桥在10＃～12＃墩间宽35m，其余部分宽为28m。跨线桥共19孔，主孔为两跨30mT型梁跨越铁路和新沙浦河，其余孔跨均采用空心板梁。桥两端分别设25.08m和63.04m双侧L型挡土墙，墙身高度为0.63m～2.6m不等。1.2.2.主要工程量铁山路跨线桥（全长442.68m，K2+512.180～K2+954.860）：结构部位主要工程量上部结构T型梁C50砼879m3空心板梁C50砼4327m3C30砼87m3C15砼19.2m3桥面铺装C30砼824m3C25砼228m3C15砼228m3水泥砂浆10.5m3沥青砼670m3防水层11492m2伸缩缝C40砼12.5m3防撞护栏C30砼611m3下部结构扶梯C30砼87.4m3盖梁C40砼2002.4m3立柱C30砼536.2m3承台C30砼1609.4m3桥台C30砼73.2m3C25砼286.5m3垫层C10砼127.4m3450×450方桩C35砼1435.1m3C30砼1463m3φ800钻孔桩C25砼1641m3全桥砼m3锚具OVM15-648套钢筋1832.6tOVM15-7200套钢绞线239.6tOVM15-9532套钢板或A3钢83.9t波纹管3208.1m3沥青砼638m3防水层11105m2伸缩缝127.7mm橡胶片1285m2钢纤维620Kｇ隔离栏120mφ200×49球冠橡胶支座块350×400×49氯丁橡胶支座块200×150×20橡胶挡块块挡土墙176.24m二、编制说明2.1.编制依据（1）招标文件、图纸、答疑及现场考察；（2）采用规范：《桩基施工手册》《钻孔灌注桩施工规程》（DBJ08-202-92）《地基基础设计规范》（DBJ08-11-1999）《砼结构施工及验收规范》（GBJ50204-92）《市政桥梁工程施工及验收规程》（DBJ08-228-97）《市政地下工程施工及验收规程》（GBJ08-236-1999）《钢筋焊接及验收规程》（JGJ18-96）《钢筋等强度滚轧直螺纹连接技术规程》（DBJ/CT005-99）《公路桥涵施工技术规范》（JTJ041-2000）《市政桥梁工程质量检验评定标准》（CJJ2-97）《市政道路工程质量检验评定标准》（CJJ1-97）《上海市市政工程施工及验收技术规程》（1997年）上海市标准《城市道路工程施工及验收规程》（DBJ08-225-97）（3）同类工程施工经验2.2.总体目标2.2.1.安全生产与文明施工目标及承诺本工程确保创建文明工地，并创安全无伤亡事故，做到“两通三无五必须”。杜绝重大安全事故和亡人事故发生，特别要确保铁路运输安全。2.2.2.质量目标确保工程创优，争创市政金奖。2.2.3.工期目标319日历日内全面完成本标段合同任务。计划开工日期：2003年10月16日计划竣工日期：2004年8月30日计划总工期：319日历天。2.2.4.交通组织在施工的全过程当中保证铁山，以及邻近厂区、道路路口保持原有的通行能力。2.3.总体思路根据本项目工程范围和内容、招标设计图纸和补遗文件以及施工现场条件，对本项目工程的实施我们主要进行以下几方面总体布署：2.3.1.施工区划分工程总体按工程性质和地理位置等因素划分为五个施工区，见下表：施工区范围主要工程内容Ⅰ区（南引道）K2+485～K2+510.08挡土墙Ⅱ区（南引桥）K2+510.08～K2+714.952桥梁Ⅲ区（主桥）K2+714.952～K2+775.048跨铁路和新沙浦河桥梁Ⅳ区（北引桥）K2+775.048～K2+956.96桥梁Ⅴ区（北引道）K2+956.96～K3+020挡土墙2.3.2.施工程序在保证铁山路交通的基础上，总体上以桥梁施工为主线，整个工程以设计线路中心线分为南北两幅依次分别施工。2.3.3.施工任务安排一个T梁施工队组织实施T梁的预制、安装等施工任务一个钻孔桩施工队进行钻孔桩施工一个构件预制队进行方桩的预制二个打桩队二个桥梁钢筋砼结构施工队进行承台、立柱、盖梁及挡土墙的施工上述各队施工机械配合以及板梁架设均由...
