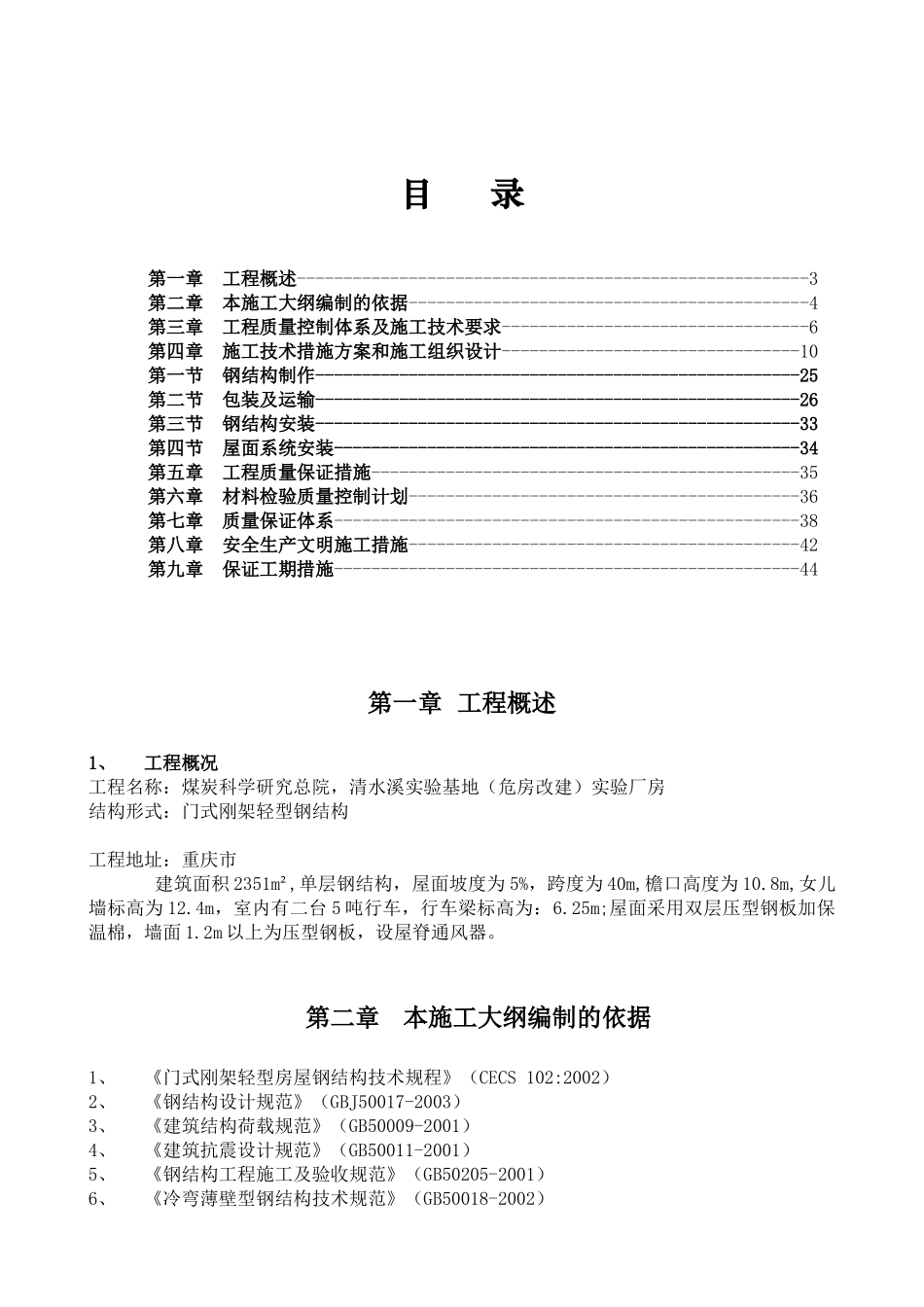

目录第一章工程概述-------------------------------------------------------3第二章本施工大纲编制的依据-------------------------------------------4第三章工程质量控制体系及施工技术要求---------------------------------6第四章施工技术措施方案和施工组织设计--------------------------------10第一节钢结构制作----------------------------------------------------25第二节包装及运输----------------------------------------------------26第三节钢结构安装----------------------------------------------------33第四节屋面系统安装--------------------------------------------------34第五章工程质量保证措施----------------------------------------------35第六章材料检验质量控制计划------------------------------------------36第七章质量保证体系--------------------------------------------------38第八章安全生产文明施工措施------------------------------------------42第九章保证工期措施--------------------------------------------------44第一章工程概述1、工程概况工程名称：煤炭科学研究总院，清水溪实验基地（危房改建）实验厂房结构形式：门式刚架轻型钢结构工程地址：重庆市建筑面积2351m²,单层钢结构，屋面坡度为5%，跨度为40m,檐口高度为10.8m,女儿墙标高为12.4m，室内有二台5吨行车，行车梁标高为：6.25m;屋面采用双层压型钢板加保温棉，墙面1.2m以上为压型钢板，设屋脊通风器。第二章本施工大纲编制的依据1、《门式刚架轻型房屋钢结构技术规程》（CECS102:2002）2、《钢结构设计规范》（GBJ50017-2003）3、《建筑结构荷载规范》（GB50009-2001）4、《建筑抗震设计规范》（GB50011-2001）5、《钢结构工程施工及验收规范》（GB50205-2001）6、《冷弯薄壁型钢结构技术规范》（GB50018-2002）第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页7、《建筑钢结构焊接技术规程》（JGJ81-2002）8、《建筑施工高处作业安全技术规范》JGJ80-919、《建筑工程施工测量》DBJ01-21-9510、《钢结构制作工艺制作规程》DBJ08-216-9511、《压型金属板设计施工规程》YBJ-216-8812、《钢结构高强度大六角头螺栓、螺母、垫圈与技术条件》GB／T1228-123113、《六角头螺栓C级》GB/T5780：14、《碳钢焊条》GB5117-95、《低合金焊条》GB5118-95、《焊接用焊丝》GB1300-77以及由建设单位提供的有关该工程施工图及有关文件。第三章工程质量控制体系及施工技术要求1.质量控制体系1.1.设计部门：1.1.1.所有加工详图须经审图，保证图面清晰，节点尺寸无误。1.1.2.因图纸修改或因加工工艺不能满足设计要求而提出的修改，必须出具正式文件，并送发有关部门、单位。1.2.采购部门：1.2.1.采购部门根据生产材料预算，在规定时间内保证材料配套进厂，保证生产正常进行。1.2.2.本工程主钢构（梁、柱及其连接板、加劲板、柱底板）除另有注明外，均采用Q345B钢，檩条及次结构采用Q235B钢。钢材质量必须符合国家相应标准，钢材性能应符合国家标注《碳素结构钢》（GB/T700-94）和《低合金高强度结构钢》（GB/T1591）；1.2.3.焊接材料：CO2焊宜采用H08A焊丝，自动焊和半自动焊，应采用的焊丝为H08MnA焊剂与主体金属的强度相匹配，且须符合国家有关技术标准。1.2.4.本工程所用材料外购件，均需附有材质说明书、合格证，且必须材料与材质证明、合格证相一致。1.2.5.本工程普通螺栓和地脚螺栓材质均采用Q235B钢，技术条件应符合国家标准《六角头螺栓C级》GB/T5780的规定；1.2.6本工程除注明外，高强螺栓均采用10.9级摩檫型高强度螺栓，其性能应符合《钢结构高强度大六角头螺栓、螺母、垫圈与技术条件》GB／T1228-12311.2.7手工焊时焊条应符合国家标准《碳钢焊条》GB5117-95、《低合金焊条》GB5118-95、《焊接用焊丝》GB1300-77的规定，Q345钢与Q345钢焊接采用E50XX型焊条，Q345钢或Q235钢与Q235钢焊接采用E43XX型焊条，自动焊或半自动焊的焊丝和焊剂与主体金属强度相匹配；1.3.质检部门：1.3.1.检查人员须熟悉设计图纸和加工工艺。1.3.2....
