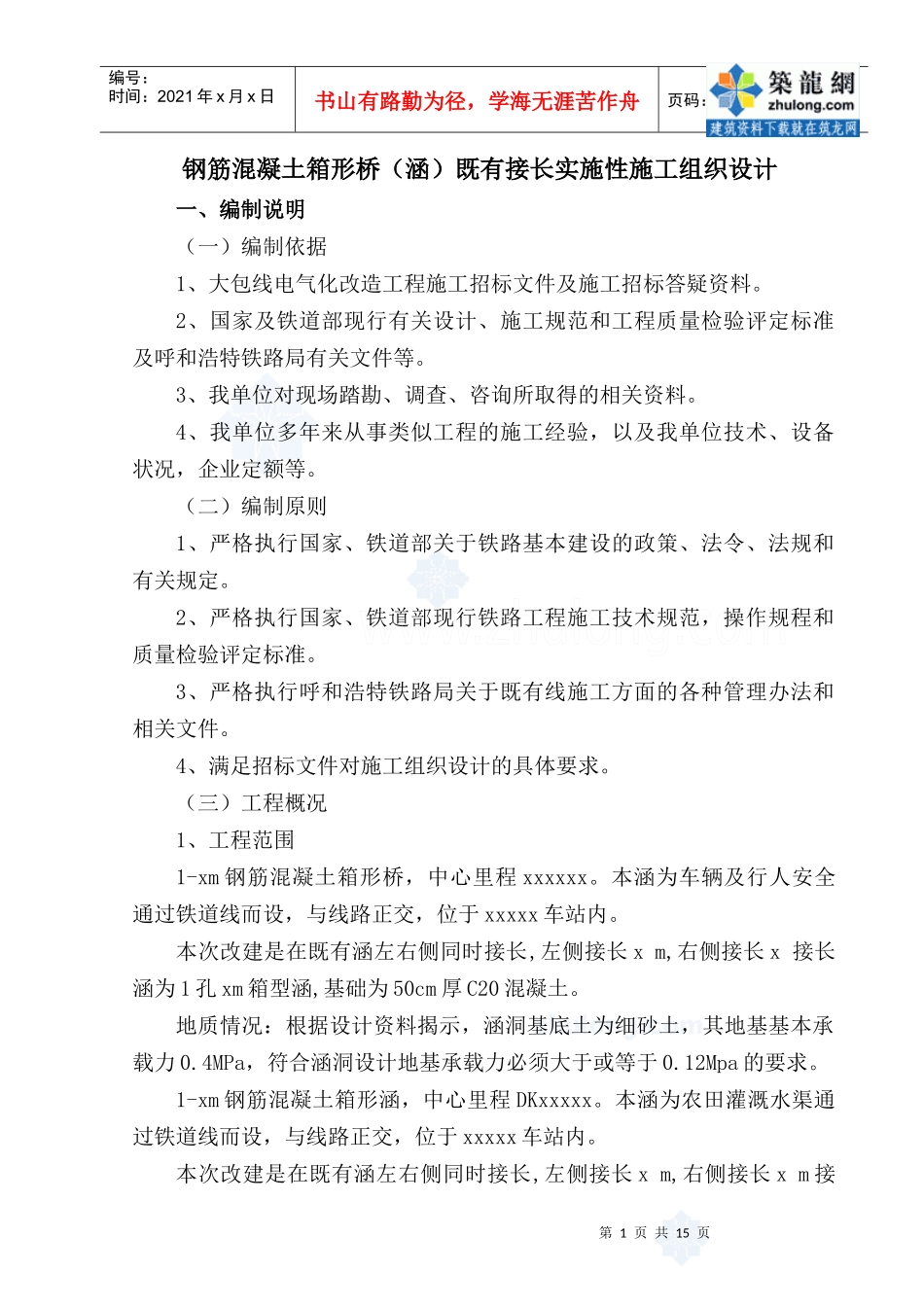

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页钢筋混凝土箱形桥（涵）既有接长实施性施工组织设计一、编制说明（一）编制依据1、大包线电气化改造工程施工招标文件及施工招标答疑资料。2、国家及铁道部现行有关设计、施工规范和工程质量检验评定标准及呼和浩特铁路局有关文件等。3、我单位对现场踏勘、调查、咨询所取得的相关资料。4、我单位多年来从事类似工程的施工经验，以及我单位技术、设备状况，企业定额等。（二）编制原则1、严格执行国家、铁道部关于铁路基本建设的政策、法令、法规和有关规定。2、严格执行国家、铁道部现行铁路工程施工技术规范，操作规程和质量检验评定标准。3、严格执行呼和浩特铁路局关于既有线施工方面的各种管理办法和相关文件。4、满足招标文件对施工组织设计的具体要求。（三）工程概况1、工程范围1-xm钢筋混凝土箱形桥，中心里程xxxxxx。本涵为车辆及行人安全通过铁道线而设，与线路正交，位于xxxxx车站内。本次改建是在既有涵左右侧同时接长,左侧接长xm,右侧接长x接长涵为1孔xm箱型涵,基础为50cm厚C20混凝土。地质情况：根据设计资料揭示，涵洞基底土为细砂土，其地基基本承载力0.4MPa，符合涵洞设计地基承载力必须大于或等于0.12Mpa的要求。1-xm钢筋混凝土箱形涵，中心里程DKxxxxx。本涵为农田灌溉水渠通过铁道线而设，与线路正交，位于xxxxx车站内。本次改建是在既有涵左右侧同时接长,左侧接长xm,右侧接长xm接第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页长涵为1孔x箱型涵,基础为30cm厚C20混凝土。地质情况：根据设计资料揭示，涵洞基底土为细砂土，其地基基本承载力0.4MPa，符合涵洞设计地基承载力必须大于或等于0.12Mpa的要求。现场交通：本涵涵址有既有便道，施工所需的材料可用汽车利用运至施工地点。施工用水：涵址周边地下水较丰富，已检验合格，可作为施工用水。施工用电：因本涵施工用电不多而且使用时间不长，施工用电拟采用一台20KW发电机发电。2、主要工程数量见下表。DKxxxxxx1-xm钢筋混凝土箱形桥工程数量表部位工程项目单位数量主体工桥面程墙身桥全长m8.4护轮轨双米36.8弯轨及梭头一座桥2通信信号电缆槽m8.4人行道(0.8m宽)双米8.4箱身C30钢筋混凝土m3259.1HRB335钢筋Kg27194Q235钢筋Kg1187基础挖基土(无土)H<3mm3900挖基土(无土)3m
