钢管脚手架施工组织设计[1]VIP免费

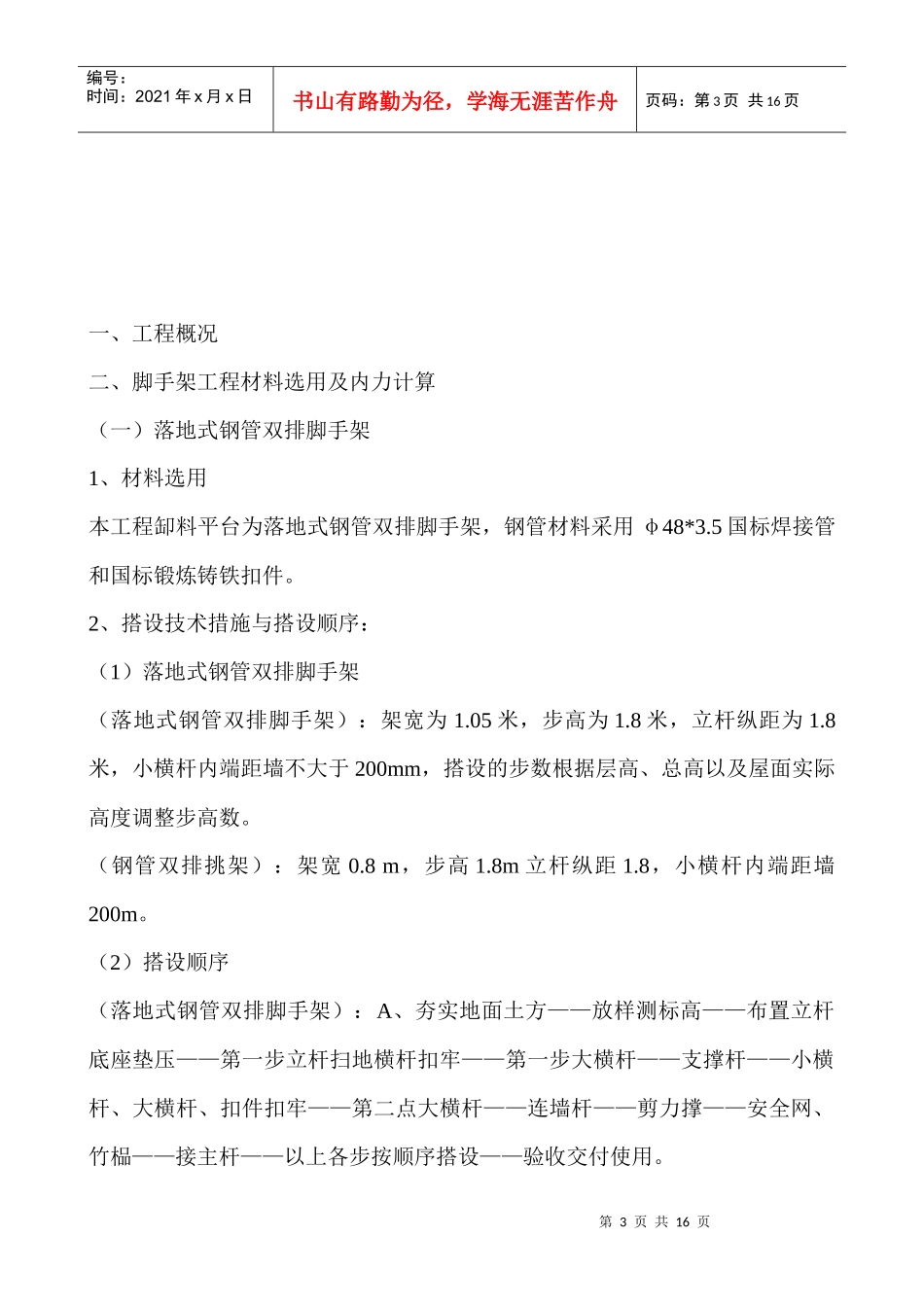

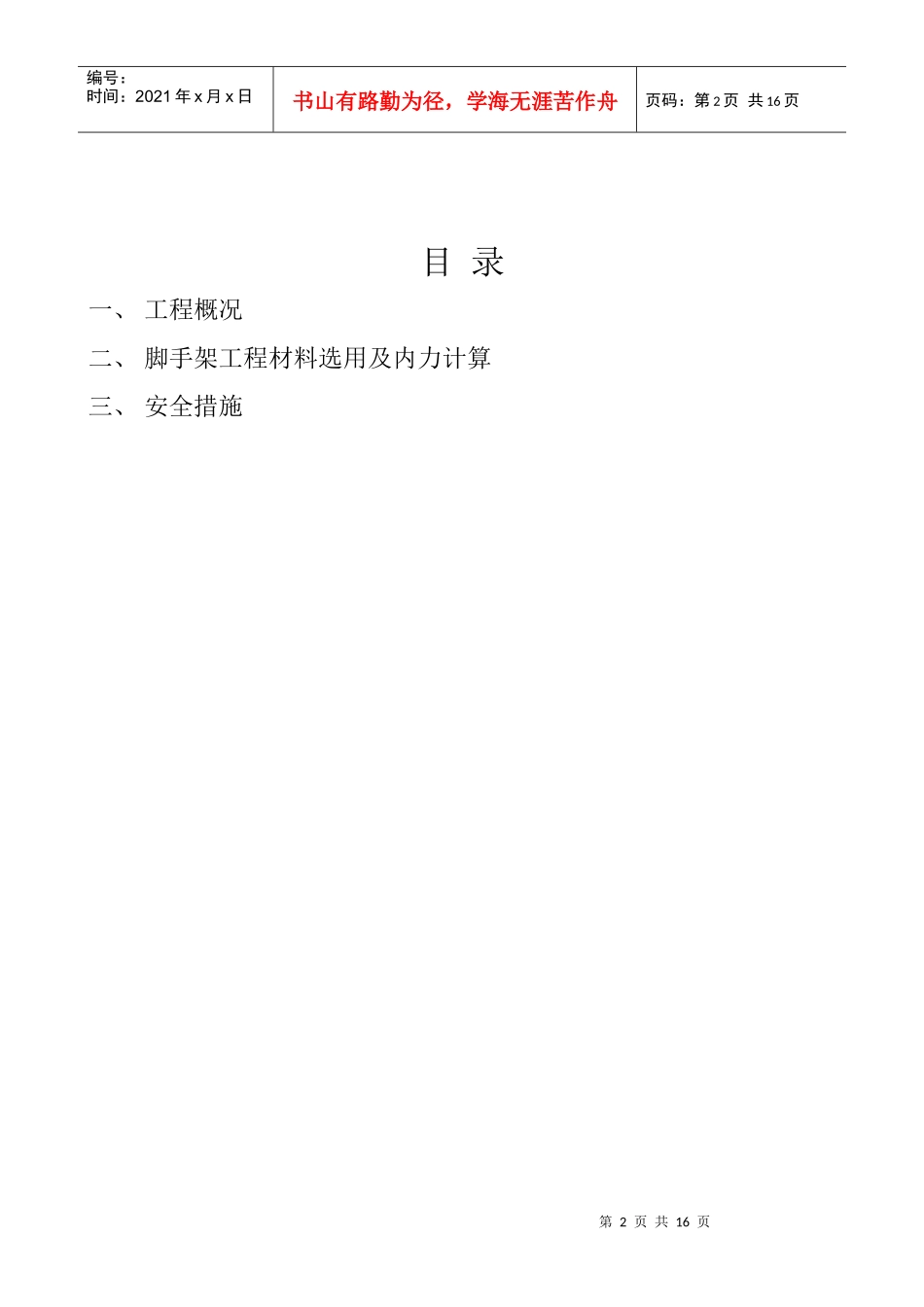

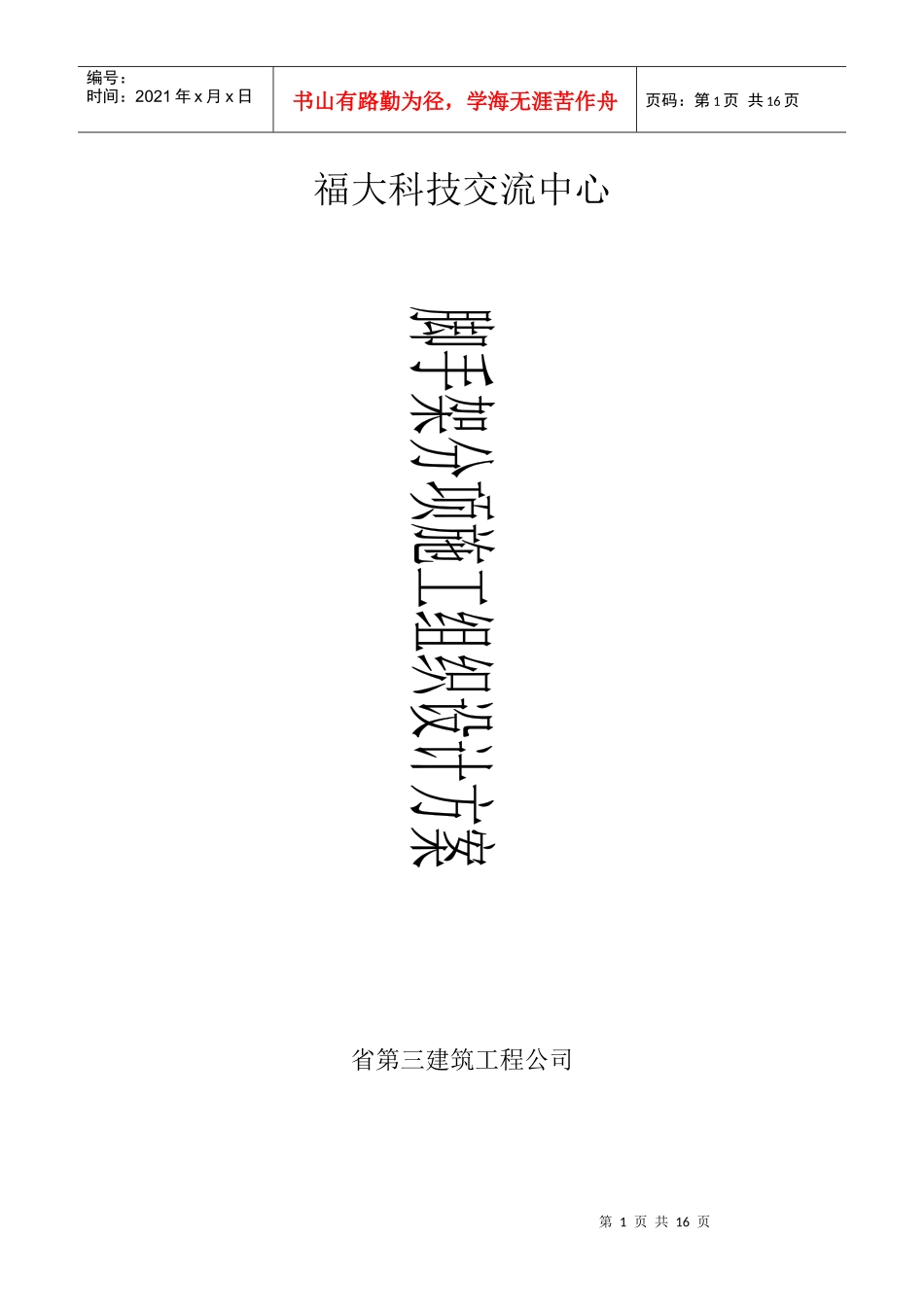

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页福大科技交流中心省第三建筑工程公司第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页目录一、工程概况二、脚手架工程材料选用及内力计算三、安全措施第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页一、工程概况二、脚手架工程材料选用及内力计算（一）落地式钢管双排脚手架1、材料选用本工程缷料平台为落地式钢管双排脚手架，钢管材料采用φ48*3.5国标焊接管和国标锻炼铸铁扣件。2、搭设技术措施与搭设顺序：（1）落地式钢管双排脚手架（落地式钢管双排脚手架）：架宽为1.05米，步高为1.8米，立杆纵距为1.8米，小横杆内端距墙不大于200mm，搭设的步数根据层高、总高以及屋面实际高度调整步高数。（钢管双排挑架）：架宽0.8m，步高1.8m立杆纵距1.8，小横杆内端距墙200m。（2）搭设顺序（落地式钢管双排脚手架）：A、夯实地面土方——放样测标高——布置立杆底座垫压——第一步立杆扫地横杆扣牢——第一步大横杆——支撑杆——小横杆、大横杆、扣件扣牢——第二点大横杆——连墙杆——剪力撑——安全网、竹榀——接主杆——以上各步按顺序搭设——验收交付使用。第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页B、脚手架在第二层楼面间隔3步，设置一根连杆。C、第一步大横杆接头位置应错开设置在不同的立杆纵距中，内侧大横杆距墙体不大于200mm，同一排寺横杆的水平偏差不大于50mm。D、立杆采用6m和3.5m两种，相邻立杆接头应错开布置在不同的步距内，立杆与大横杆用直角扣扣牢。立杆的垂直偏差不得大于80mm。小横杆紧靠立杆搭设在大横杆上，杆件出头为一端300mm，另一端大于100mm，依次搭设以上各步。E、剪力撑应在两端设置，中间距离每隔30m设置一道，水平夹角控制在45度并仅设置在架子外侧一面。F、脚手架板选用柔韧性较好的竹编板，铺设前认真检查，不合格的脚手板不能上架，搭设不少于250mm，架上应铺设竹榀，相邻搭设不少于20mm，并与大横杆用铁丝扎牢。G、安全网选用密目锦伦网各步满挂，用铁丝与外侧大横杆扎牢，架子搭设完毕，应通知工地检查，公司安全部门、技术，质检等部门的验收合格后方可投入使用，具体详搭设立面图。（3）内力计算1、搭设的要点A、按预先设置的位置埋钢管，以便于上料平台伸出杆件的固定和受力。B、根据上料平台一次最大受荷是不宜超过800kg的斜和上料，出料方便控制平台的几何尺寸1.8m宽*2.4~2.6m长的要求设置斜杆预埋件。C、落地式钢管双排架及悬挑式缷料平台计算：第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页内力验算以一个平台为计算单元，平台的面积为1.8*2.5=4.5m2。则q1=800/4.5/177kg/m2=1.78KN/m2。平台自重为50kg/m2=q2=0.5KN/m2施工操作人员及运输工具：P=400kg=4KNP总=A×B×q×K+P施+A’×B’×q’=(4.5×2.2)×1.4+4+0.5×1.4×1.8=19.21KN对一侧来讲取荷载一半计为P实=9.605KN斜撑的角度为C=√a2+b2=√32+(4-0.8)2=4.386mP=sin(3.2/4.386)=0.7295=46。5’那么斜撑钢管的压力为P斜=P/cosβ=9.605/0.6841=14.1KN斜杆是属受压构件，其计算长度是在中间近一半位置与外侧立杆用十字扣扣紧故计算长度为近4.386-2.06=2.32,取整数2.4mλ=L0/r0=240/1.58=152.78,ψ=3000/λ2=0.31承受极限荷载值「N」.A.f=0.13*4.89*205=13.032KN<14.1KN但是不足的部分可由上斜拉杆件承受，如此仍然是满足安全要求的。（4）安全措施组织操作人员上岗前安全教育和安全技术操作规程的学习，提高上岗人员安全意识和安全生产技能。（二）落地式毛竹双排脚手架第6页共16页第5页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共16页本工程选用毛竹经聚丙拉丝绳绑扎的落地双排脚手架1、总则1.1竹架除自重外，允许有两个步层同时作业，活荷地不大于2KN/m2.1.2竹脚手架的搭设、使用、维护、拆除全过程都应认真全面地进行管理，实施安全施工，...
