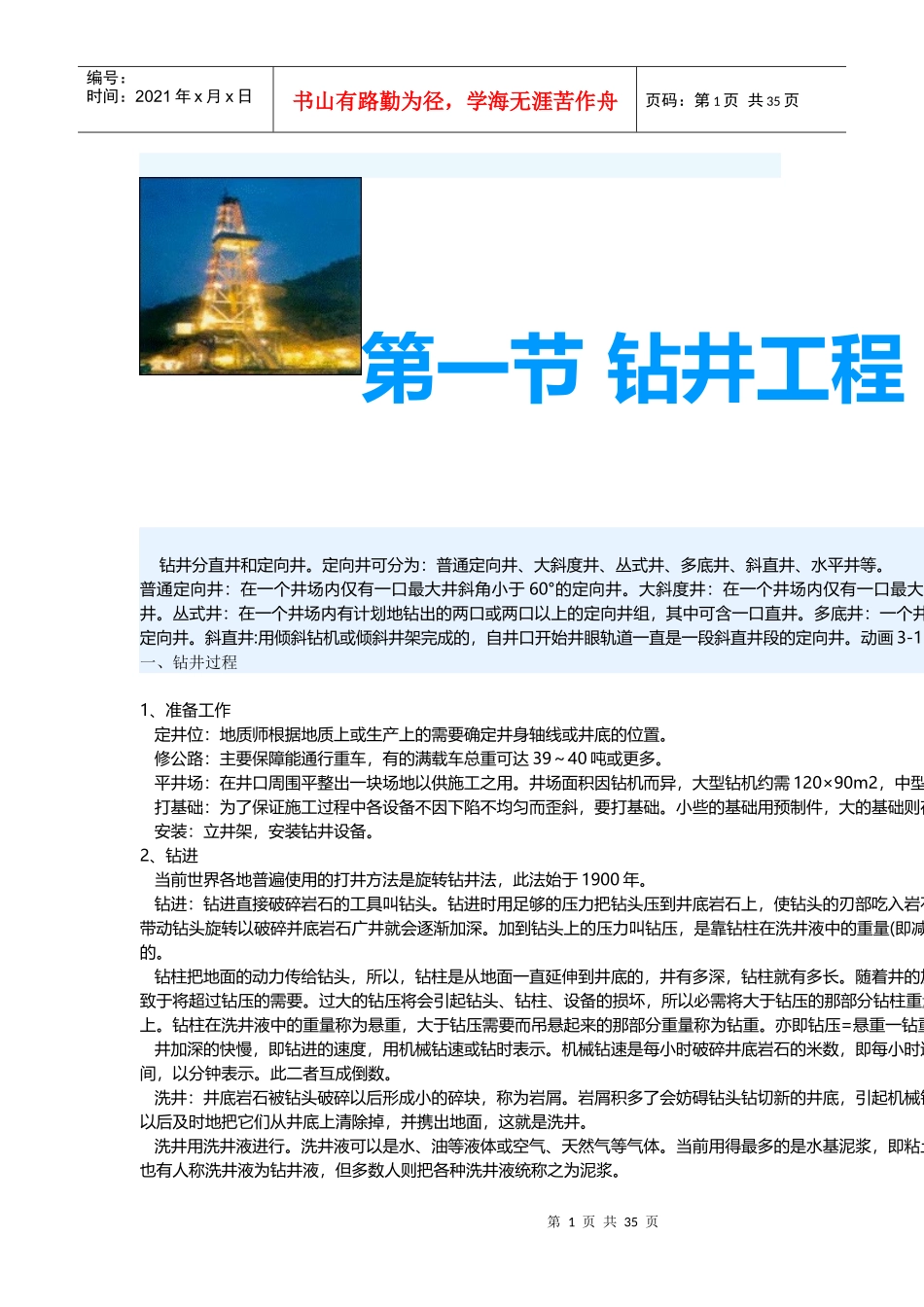

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页第一节钻井工程钻井分直井和定向井。定向井可分为：普通定向井、大斜度井、丛式井、多底井、斜直井、水平井等。普通定向井：在一个井场内仅有一口最大井斜角小于60°的定向井。大斜度井：在一个井场内仅有一口最大井斜角在井。丛式井：在一个井场内有计划地钻出的两口或两口以上的定向井组，其中可含一口直井。多底井：一个井口下面有两个或两个以上井底的定向井。斜直井:用倾斜钻机或倾斜井架完成的，自井口开始井眼轨道一直是一段斜直井段的定向井。动画3-1一、钻井过程1、准备工作定井位：地质师根据地质上或生产上的需要确定井身轴线或井底的位置。修公路：主要保障能通行重车，有的满载车总重可达39～40吨或更多。平井场：在井口周围平整出一块场地以供施工之用。井场面积因钻机而异，大型钻机约需120×90m2，中型钻机可为打基础：为了保证施工过程中各设备不因下陷不均匀而歪斜，要打基础。小些的基础用预制件，大的基础则在现场用混凝土浇灌。安装：立井架，安装钻井设备。2、钻进当前世界各地普遍使用的打井方法是旋转钻井法，此法始于1900年。钻进：钻进直接破碎岩石的工具叫钻头。钻进时用足够的压力把钻头压到井底岩石上，使钻头的刃部吃入岩石中。钻头上边接钻柱，用钻柱带动钻头旋转以破碎并底岩石广井就会逐渐加深。加到钻头上的压力叫钻压，是靠钻柱在洗井液中的重量(即减去浮力后的重量的。钻柱把地面的动力传给钻头，所以，钻柱是从地面一直延伸到井底的，井有多深，钻柱就有多长。随着井的加深，钻柱重量将逐渐加大，以致于将超过钻压的需要。过大的钻压将会引起钻头、钻柱、设备的损坏，所以必需将大于钻压的那部分钻柱重量吊悬起来，不使作用到钻头上。钻柱在洗井液中的重量称为悬重，大于钻压需要而吊悬起来的那部分重量称为钻重。亦即钻压=悬重一钻重。井加深的快慢，即钻进的速度，用机械钻速或钻时表示。机械钻速是每小时破碎井底岩石的米数，即每小时进尺数。钻时是每进尺间，以分钟表示。此二者互成倒数。洗井：井底岩石被钻头破碎以后形成小的碎块，称为岩屑。岩屑积多了会妨碍钻头钻切新的井底，引起机械钻速下降。所以必需在岩屑形成以后及时地把它们从井底上清除掉，并携出地面，这就是洗井。洗井用洗井液进行。洗井液可以是水、油等液体或空气、天然气等气体。当前用得最多的是水基泥浆，即粘土分散于水中所形成的悬浮液。也有人称洗井液为钻井液，但多数人则把各种洗井液统称之为泥浆。第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页钻柱是中空的管柱，把洗井液经钻柱内孔柱入井中，从钻头水眼中流出而冲向井底，将岩屑冲离井底，岩屑随同洗井液一同进入井眼与钻柱之间的环形空间，向地面返升，一直返出地面，见图3-1。岩屑在地面上从洗井液中分离出来井被清除掉，不含岩屑的洗井液再度被注入井内，重复使用。洗井液为气体时则不再回收。图3-1泥浆循环示意图在钻进时，洗井是与破碎岩石同时迸行的。为了维持洗井液不间断地循环，就需用泵连续灌注。液体在流经管路时是要损耗能量的，即要克服流动阻力而损耗洗井液所具有的压力。因此，泵的出口压力要较高。接单根：在钻进过程中井不断加深，钻柱也要及时接长，每次接入一根钻杆，叫做接单根。打一口井要接很多次单很。起下钻：为了更换磨损了的钻头，需将全部钻柱从井中起出，换了新钻头以后再重新下入井中，叫起钻或下钻。一口井要用很多只钻头才能钻成，所以起下钻的次数是很多的。为了提高效率，节省时间，起下钻时不是以单根钻杆为单位进行接卸，而是以二或三根钻杆为一接卸单位，称为立根。立根长度一般为25m。为了配合这么长的立根，井架高度一般应为41m左右。固井：一口井在形成时，要穿过各种性质不同的地层，有的地层岩石坚硬，井眼形成以后可以维持较长时间而不致坍塌，有的地层则很松软、破碎，形成的井壁不稳定，井壁上的岩石极易坍塌落入井内，有的地层内含有高压油，气，水等流体，有的地层则压力很低，易使洗井液漏失，有的地层含有某些盐类...
