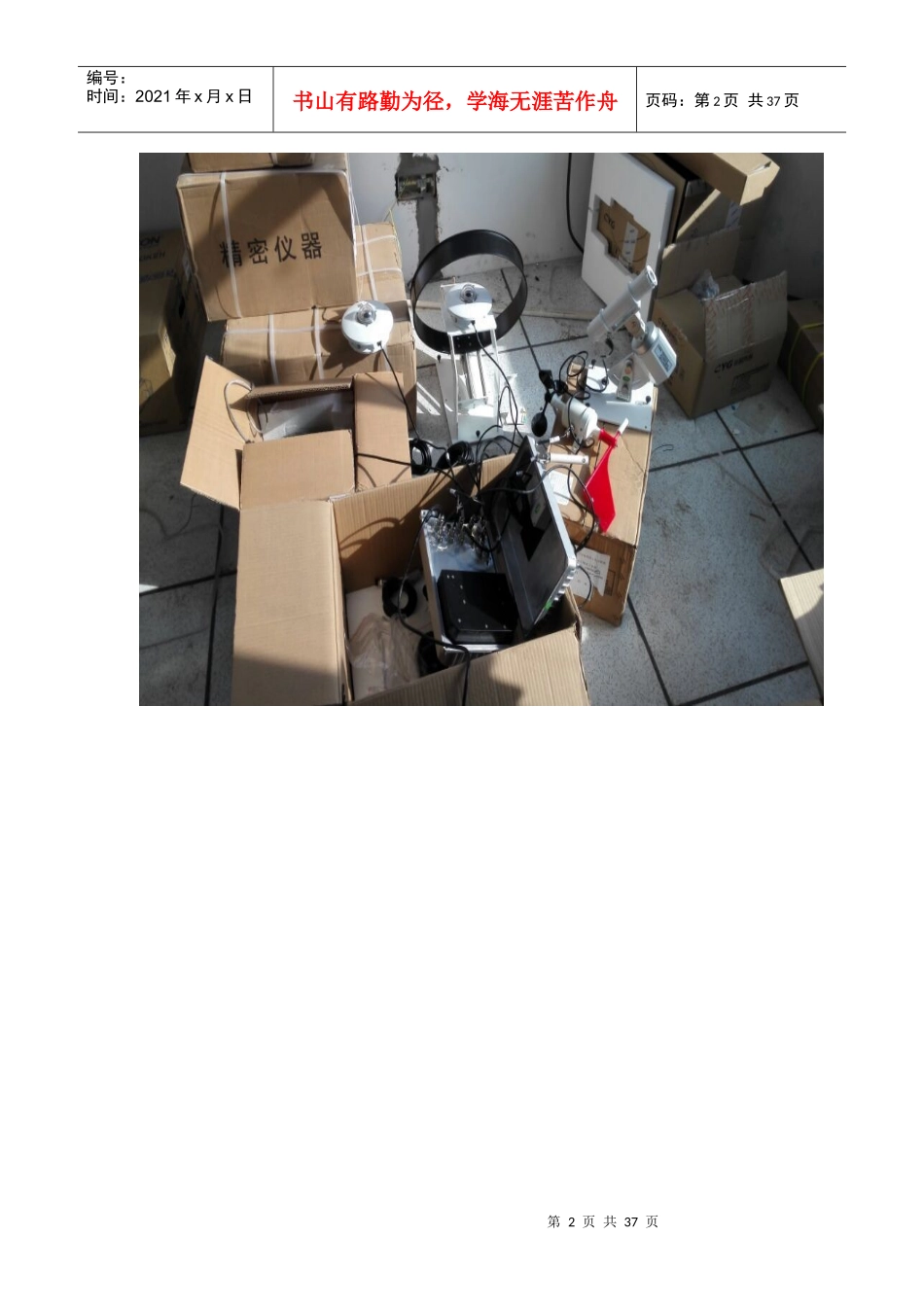

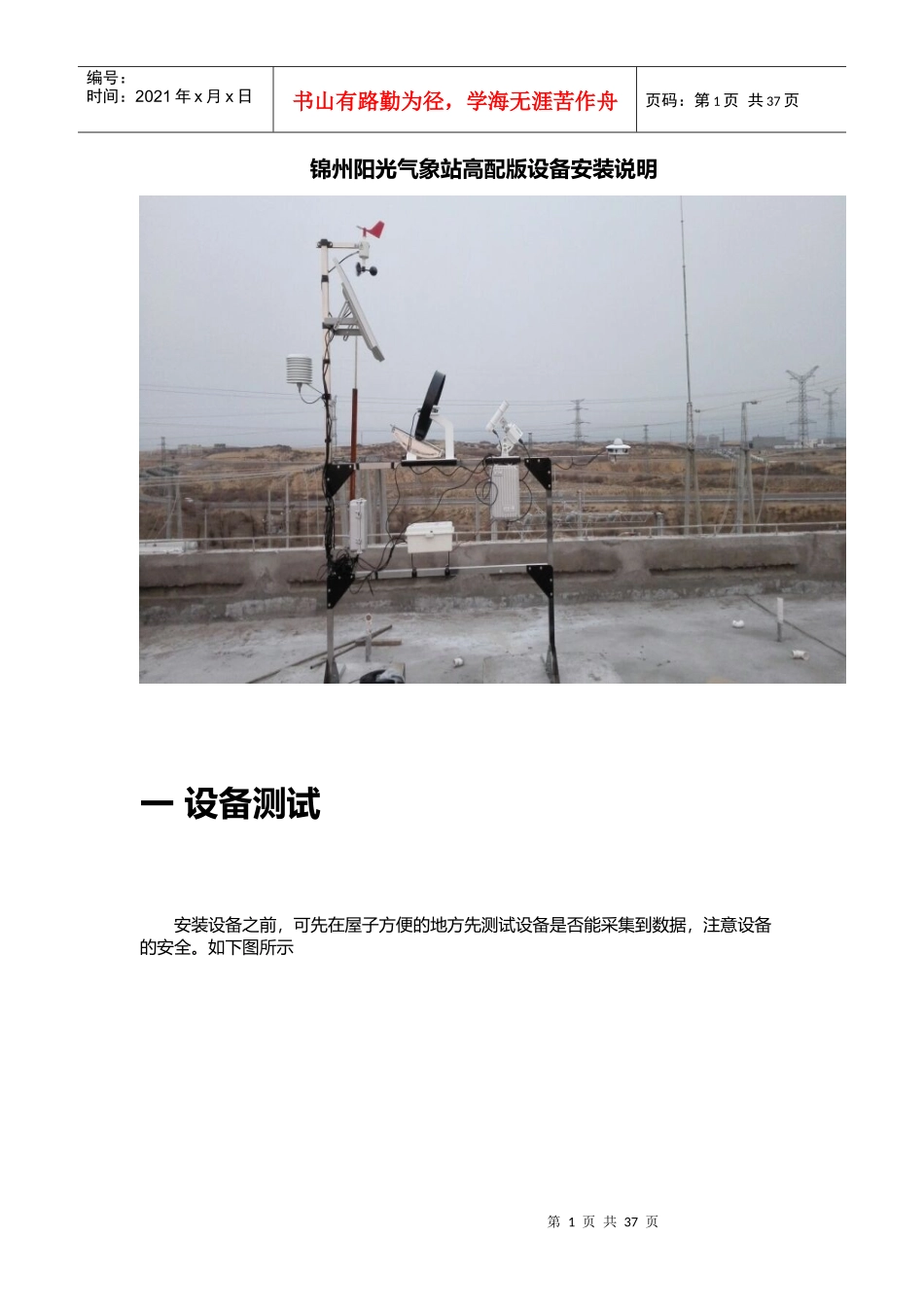

第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页锦州阳光气象站高配版设备安装说明一设备测试安装设备之前，可先在屋子方便的地方先测试设备是否能采集到数据，注意设备的安全。如下图所示第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页第4页共37页第3页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共37页二Modscan测试接受数据工具路径：实施部门SVN\常用工具\modscan32软件操作说明如下：，首先把采集器上的485通讯线一端接上仪器上，一端连接USB转串口，然后连接电脑。将Modsacn软件打开后，（以串口3为例，根据自己电脑的实际情况而定）具体操作如下：波特率设置要给锦州阳光气象站厂家打电话咨询，产品批次跟型号不同，波特率也不同，需要进一步确认。红色框中为要设置的内容，一般都是9600。第5页共37页第4页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共37页正常的数据能够显示，收发数据一致，没有丢数的现象，即可连接您自己的后台软件。点表:40001总辐射累计值40002直接辐射瞬时值40003散射辐射瞬时值40004组件温度40005环境温度40006环境湿度40007气压40008风速瞬时值400092分钟平均风速4001010分钟平均风速40011风向第6页共37页第5页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共37页40012总辐射瞬时值40013直接辐射累计值40014散射辐射累计值40015电量40016日照时三设备安装顺序2.1与电厂人员沟通锦州阳光气象站安装的具体位置后，协商做气象站基础底座，注意确定南北方向。2.2组装及固定气象站的架子2.3安装风速风向，温湿度传感器，太阳能板，组件温度传感器2.4安装采集器，蓄电池2.5安装总辐射，散辐射和直辐射2.6设备之间布线和气象站至设备室预测服务器走线2.7预测服务器数据采集四具体安装说明1安装地点说明安置地要保证在所有季节和时间（从日出到日落）太阳直射光不受任何障碍物影响，如有障碍物，日出、日落方向障碍物高度角不得超过5°，同时要尽量第7页共37页第6页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共37页避开烟、雾等大气污染严重的地方。通常安装在宽广的地方，比如安在屋顶平台上。2组装架子及相应设备安装参照图片组装架子，注意螺丝要固定好，不要有松动。因为架子比较高，所以架子固定在底座之前，可以先把太阳能板，组件温度传感器，风速风向，温湿度传感器，安装到架子上，再把架子固定在底座上。注意组件温度传感器，使用硅胶或则胶布固定在太阳能板的后面，防止脱落；还有太阳板的方向，注意应与电厂的太阳能板的方向一样。图片参考如下：3安装蓄电池和采集器可先把蓄电池安装在箱子里面，再上架固定。采集器也一样，注意位置的放置，架子上有相应的设备标签。第8页共37页第7页共37页底座辐射表遮光环丝杆调整螺栓纬度盘水平调整螺丝支架编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共37页4安装总辐射，散辐射和直辐射1总辐射安装在架子支臂的顶端，注意其水平面状态，并保持水平，可以通过总辐射传感器中有校准气泡校验，水平后，气泡在正中间。总辐射传感器安装好一定要把盖子拿下来。2散辐射安装散辐射表图例（2.1）散射辐射表安置的条件与台架安装的要求与总辐射表相同。由于遮光环很重，而且底盘较大，因此仪器安置更应牢固。（2.2）先将遮光环架安装在观测台架上，遮光环的方向和水平很重要，因此，遮光环安装在台架上时必须使底盘边缘对准南北向，使仪器标尺指向正南北（遮光环丝杆调整旋钮柄朝北）。然后用螺栓将遮光环底板固定在观测支架上。（2.3）把散辐射表水平地安装在遮光环中的平台上，使输出头朝北，其位置应正好使辐射表涂黑感应面位于遮光环中心。调好散辐射表水平并固定。（2.4）将遮光环按当日的太阳赤纬调到响应的位置上。使遮光环恰好全部遮住散辐射表的感应面和玻璃...
