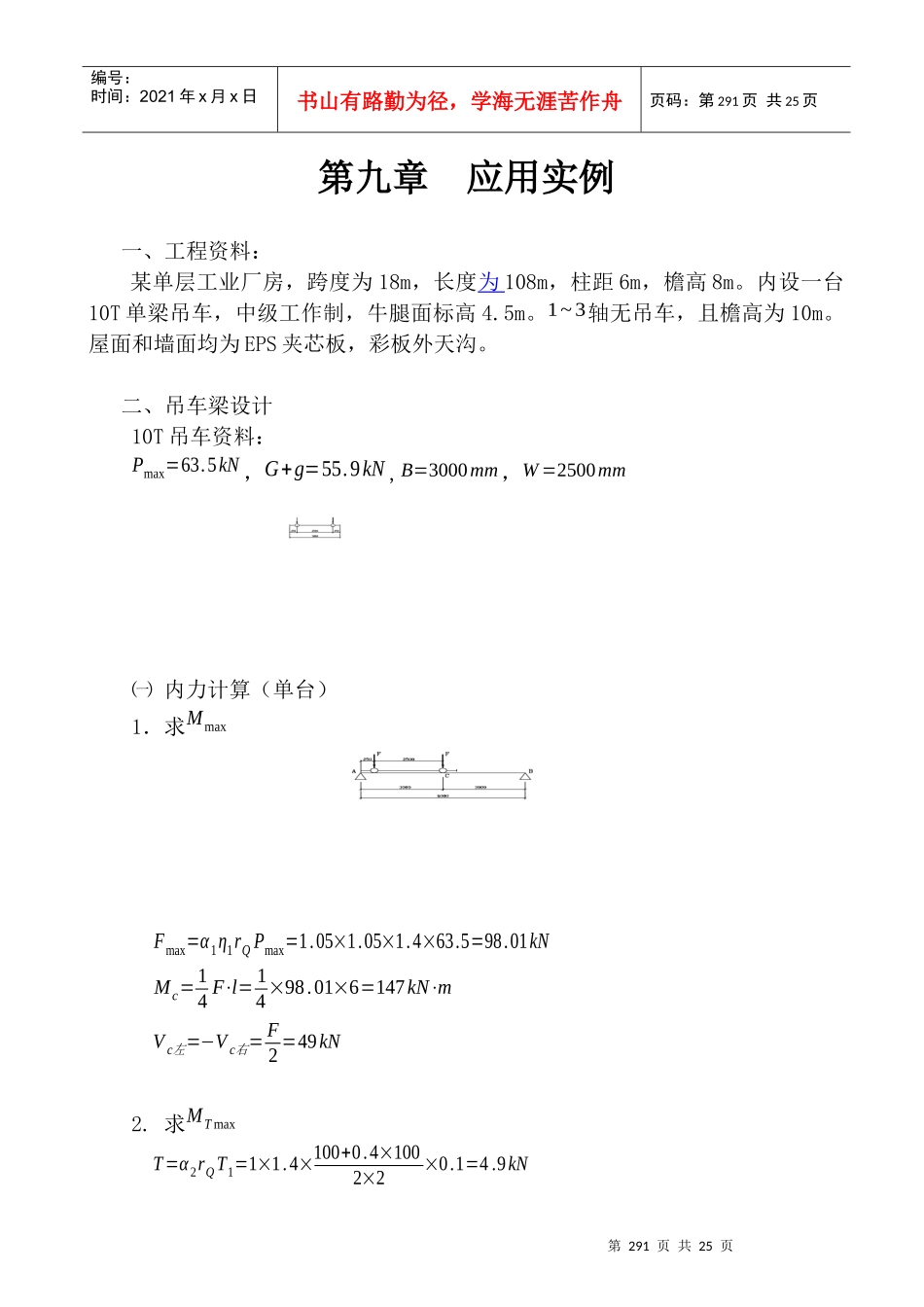

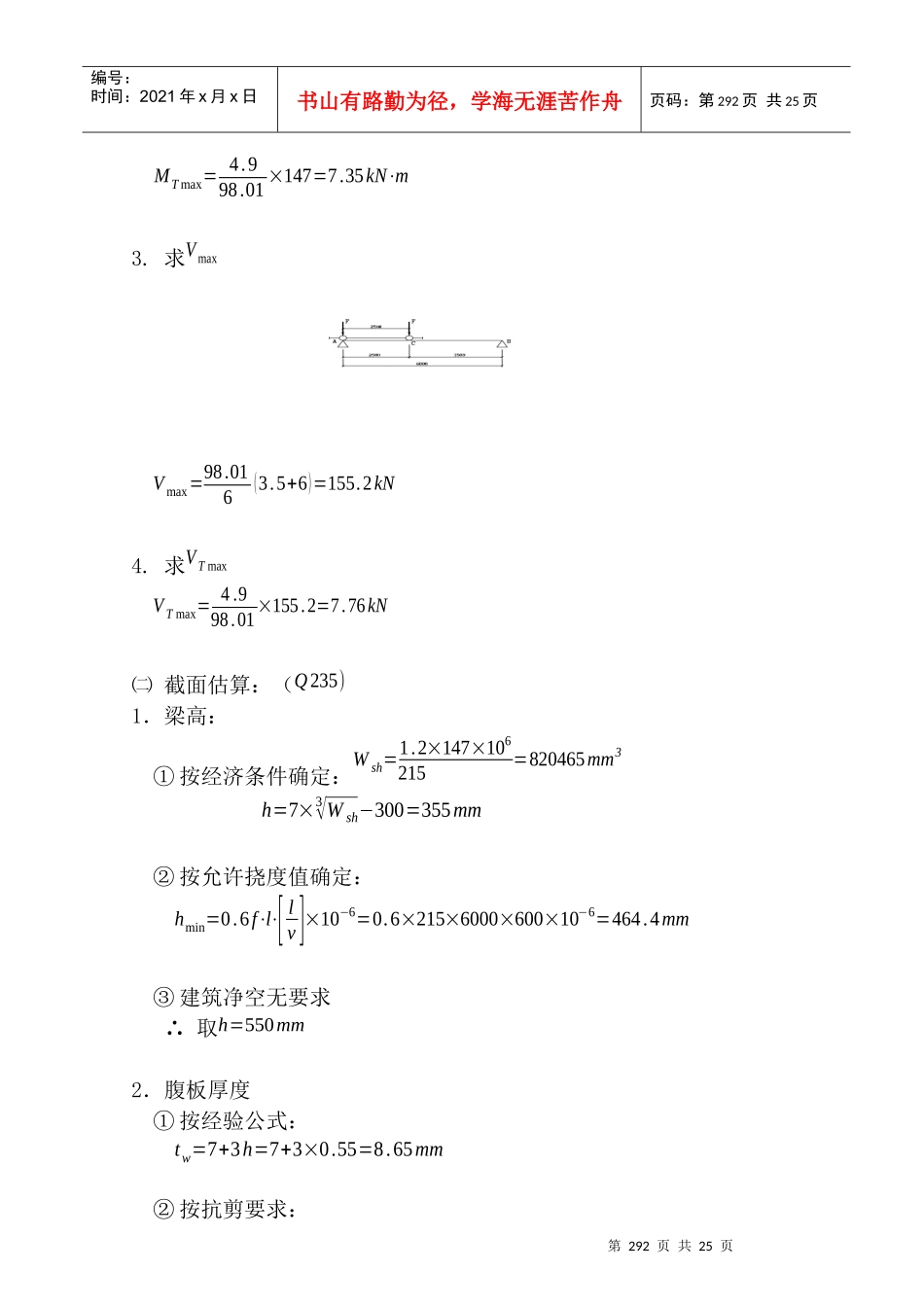

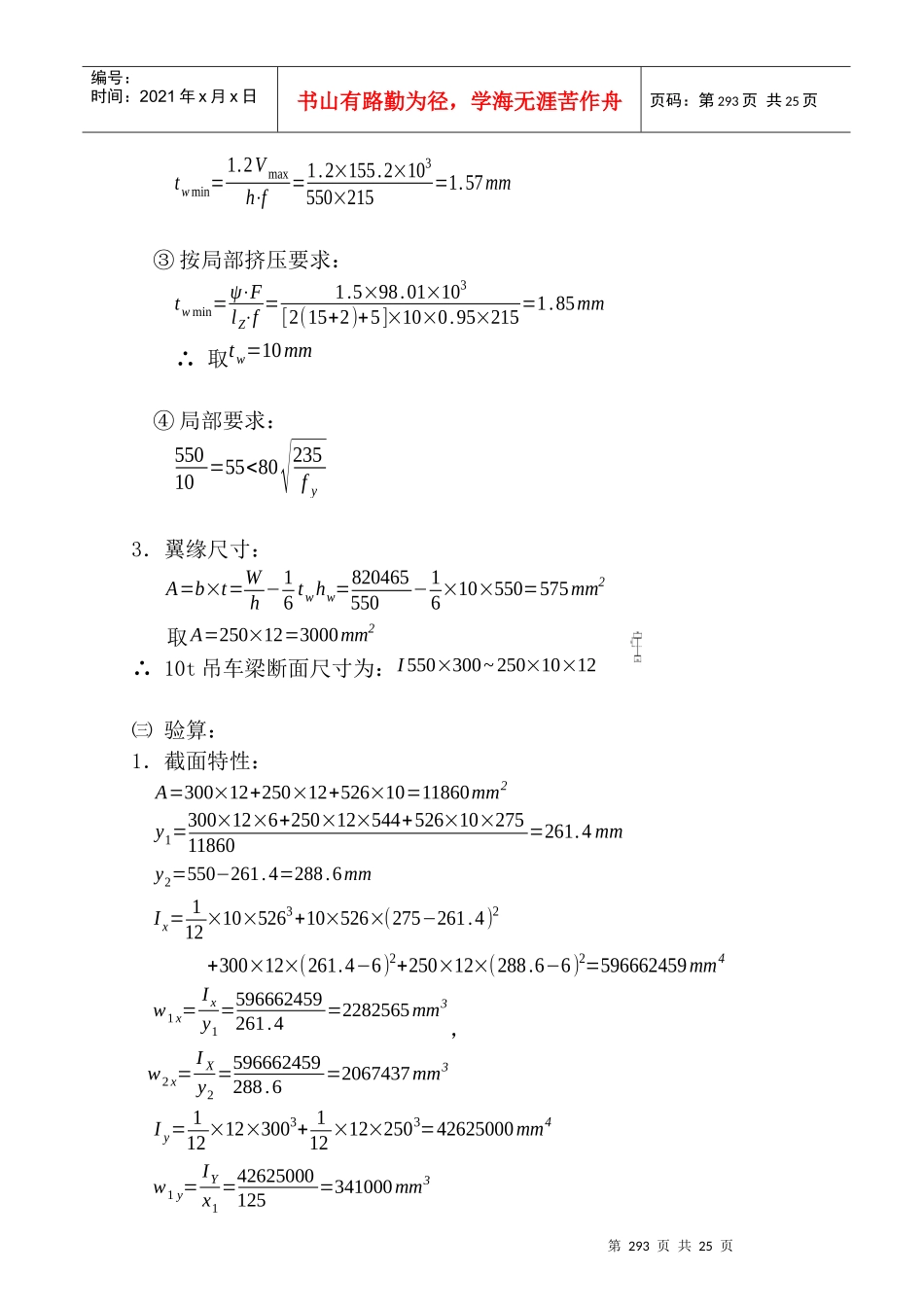

第291页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第291页共25页第九章应用实例一、工程资料：某单层工业厂房，跨度为18m，长度为108m，柱距6m，檐高8m。内设一台10T单梁吊车，中级工作制，牛腿面标高4.5m。1~3轴无吊车，且檐高为10m。屋面和墙面均为EPS夹芯板，彩板外天沟。二、吊车梁设计10T吊车资料：Pmax=63.5kN，G+g=55.9kN,B=3000mm，W=2500mm㈠内力计算（单台）1．求MmaxFmax=α1η1rQPmax=1.05×1.05×1.4×63.5=98.01kNMc=14F⋅l=14×98.01×6=147kN⋅mVc左=−Vc右=F2=49kN2.求MTmaxT=α2rQT1=1×1.4×100+0.4×1002×2×0.1=4.9kN第292页共25页第291页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第292页共25页MTmax=4.998.01×147=7.35kN⋅m3.求VmaxVmax=98.016(3.5+6)=155.2kN4.求VTmaxVTmax=4.998.01×155.2=7.76kN㈡截面估算：（Q235)1．梁高：①按经济条件确定：Wsh=1.2×147×106215=820465mm3h=7×3√Wsh−300=355mm②按允许挠度值确定：hmin=0.6f⋅l⋅[lv]×10−6=0.6×215×6000×600×10−6=464.4mm③建筑净空无要求∴取h=550mm2．腹板厚度①按经验公式：tw=7+3h=7+3×0.55=8.65mm②按抗剪要求：第293页共25页第292页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第293页共25页twmin=1.2Vmaxh⋅f=1.2×155.2×103550×215=1.57mm③按局部挤压要求：twmin=ψ⋅FlZ⋅f=1.5×98.01×103[2(15+2)+5]×10×0.95×215=1.85mm∴取tw=10mm④局部要求：55010=55<80√235fy3．翼缘尺寸：A=b×t=Wh−16twhw=820465550−16×10×550=575mm2取A=250×12=3000mm2∴10t吊车梁断面尺寸为：I550×300~250×10×12㈢验算：1．截面特性：A=300×12+250×12+526×10=11860mm2y1=300×12×6+250×12×544+526×10×27511860=261.4mmy2=550−261.4=288.6mmIx=112×10×5263+10×526×(275−261.4)2+300×12×(261.4−6)2+250×12×(288.6−6)2=596662459mm4w1x=Ixy1=596662459261.4=2282565mm3，w2x=IXy2=596662459288.6=2067437mm3Iy=112×12×3003+112×12×2503=42625000mm4w1y=IYx1=42625000125=341000mm3第294页共25页第293页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第294页共25页w2y=Iyx2=42625000150=284167mm3iy=√IYA=59.95mmλy=600059.95=100.1<150吊车梁上翼缘：A上=300×12=3600mm2Iy上=112×12×3003=27000000mm4Wy上=27000000150=180000mm32．强度验算：①正应力：上翼缘正应力：σ上=MmaxW1x+MTWy上=147×1062282565+7.35×106180000=64.4+40.83=105.23Nmm2
