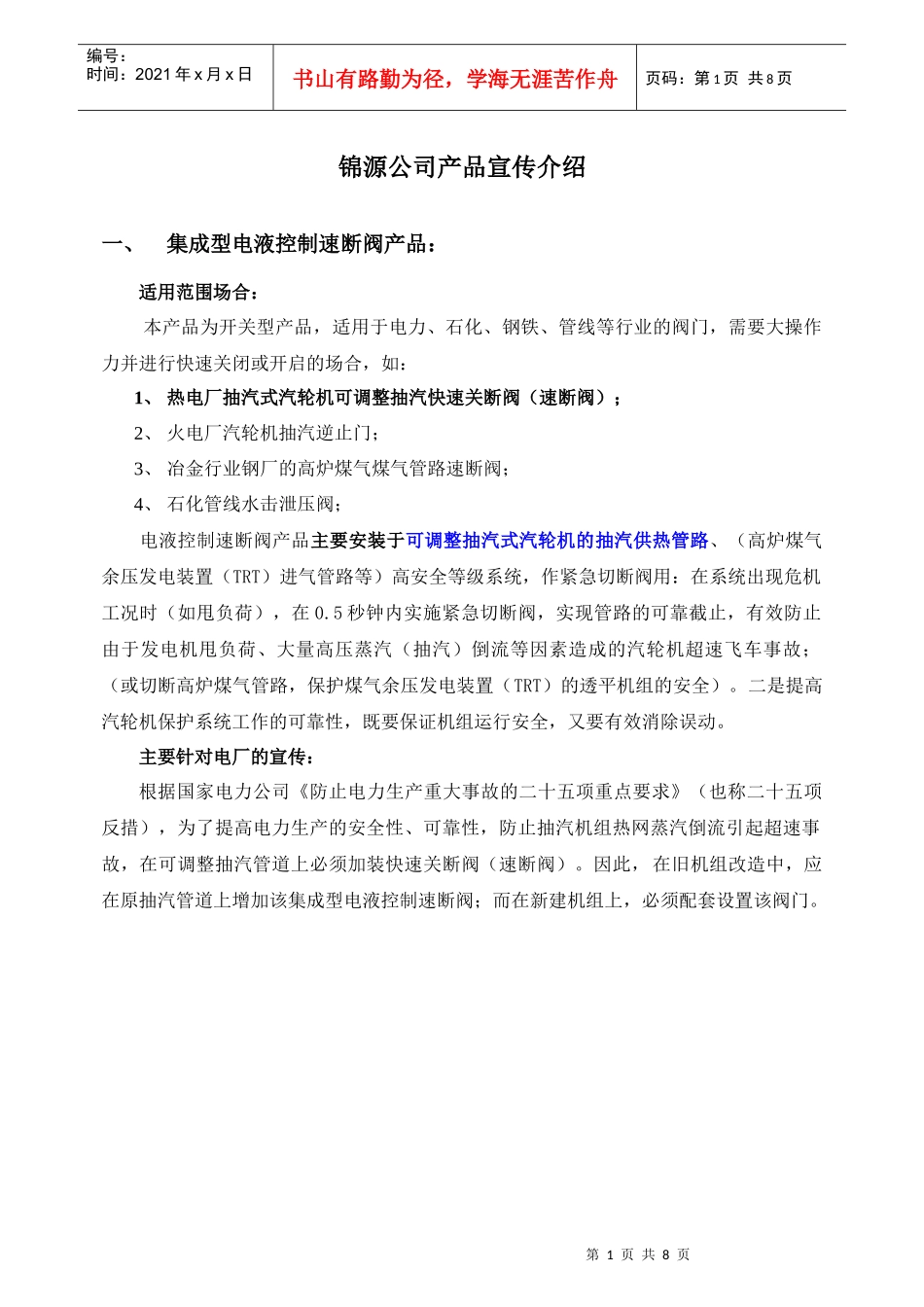

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页锦源公司产品宣传介绍一、集成型电液控制速断阀产品：适用范围场合：本产品为开关型产品，适用于电力、石化、钢铁、管线等行业的阀门，需要大操作力并进行快速关闭或开启的场合，如：1、热电厂抽汽式汽轮机可调整抽汽快速关断阀（速断阀）；2、火电厂汽轮机抽汽逆止门；3、冶金行业钢厂的高炉煤气煤气管路速断阀；4、石化管线水击泄压阀；电液控制速断阀产品主要安装于可调整抽汽式汽轮机的抽汽供热管路、（高炉煤气余压发电装置（TRT）进气管路等）高安全等级系统，作紧急切断阀用：在系统出现危机工况时（如甩负荷），在0.5秒钟内实施紧急切断阀，实现管路的可靠截止，有效防止由于发电机甩负荷、大量高压蒸汽（抽汽）倒流等因素造成的汽轮机超速飞车事故；（或切断高炉煤气管路，保护煤气余压发电装置（TRT）的透平机组的安全）。二是提高汽轮机保护系统工作的可靠性，既要保证机组运行安全，又要有效消除误动。主要针对电厂的宣传：根据国家电力公司《防止电力生产重大事故的二十五项重点要求》（也称二十五项反措），为了提高电力生产的安全性、可靠性，防止抽汽机组热网蒸汽倒流引起超速事故，在可调整抽汽管道上必须加装快速关断阀（速断阀）。因此，在旧机组改造中，应在原抽汽管道上增加该集成型电液控制速断阀；而在新建机组上，必须配套设置该阀门。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页产品组成：产品主要由：阀门＋电液执行机构（执行器）＋电气控制系统组成。（针对电厂的抽汽系统速断阀，阀门选用三偏心金属硬密封蝶阀）电气控制：控制信号通过电气控制系统输出控制指令，由电液执行机构驱动阀门动作，实现各种功能控制。控制系统具有自动、手动、远方和就地操作方式，在自动方式下，接受快速关断信号（针对电厂，接受汽轮机主汽门关闭或油开关跳闸等保护信号），对阀门实施快速关断功能；在控制室内（即远方）可进行远方手动操作，对阀门实施快速关断、正常开启和关闭、阀门活动试验等功能；在就地控制箱上，设有与远方手动操作相同功能的就地操作方式，以便于安装调整试验和事故情况下的紧急处理。速断阀结构原理图：第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页产品特点性能指标：1、阀门快速关断时间小于0.5s，包括缓冲时间在内，全程关断时间小于0.8s；2、正常开启、关闭时间可调为约10s左右；功能：标准功能：1、快速关断功能；2、正常开启、关闭功能（可以进行正常速度的阀门开启、关闭动作）；3、阀门位置锁定保持功能（平时无指令信号时，阀门可以可靠的锁定并保持开度位置）；4、缓冲功能（在阀门快速关断时，当接近全关闭位置时，缓冲减速关闭，以防止阀芯和阀座的撞击，保护阀门，避免冲击损坏）；5、设有纯手动功能，在没有电且电液执行机构压力失去的情况下，可以使用手动单元实现阀门的手动开启或关闭；6、显示和故障报警功能（显示和报警单元设有：阀门“全开位”“全关位”“快关”“活动试验”等工作状态显示；“压力低”“电机过热”等故障报警显示）；7、活动试验功能（防治阀门长期不动发生卡涩）；可选功能：1、模拟量反馈功能；2、快开功能；3、双向快开、快关功能；特点1、响应速度快、输出力矩大，应用范围广；第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页2、机电一体化、集成化设计，自带独立密闭油源，结构紧凑、安装方便；3、具有灵活的操作方式，易于与自动控制系统接口；4、关键控制元器件（包括电气和液压控制元件）采用进口件，采用先进的密封技术和进口密封件，设备无泄漏，工作可靠性高。二、液压系统产品液压系统产品介绍：在现代工业领域中，液压传动控制技术已是不可或缺，它能够极好地控制直线和回转运动，并且能够在提供相当大的出力或力矩的情况下，对运动的轨迹和运动速度进行精确的控制，能够高效率的传递能量，同时能对之运动速度进行无级控制。液压传动系统可以实现对...
