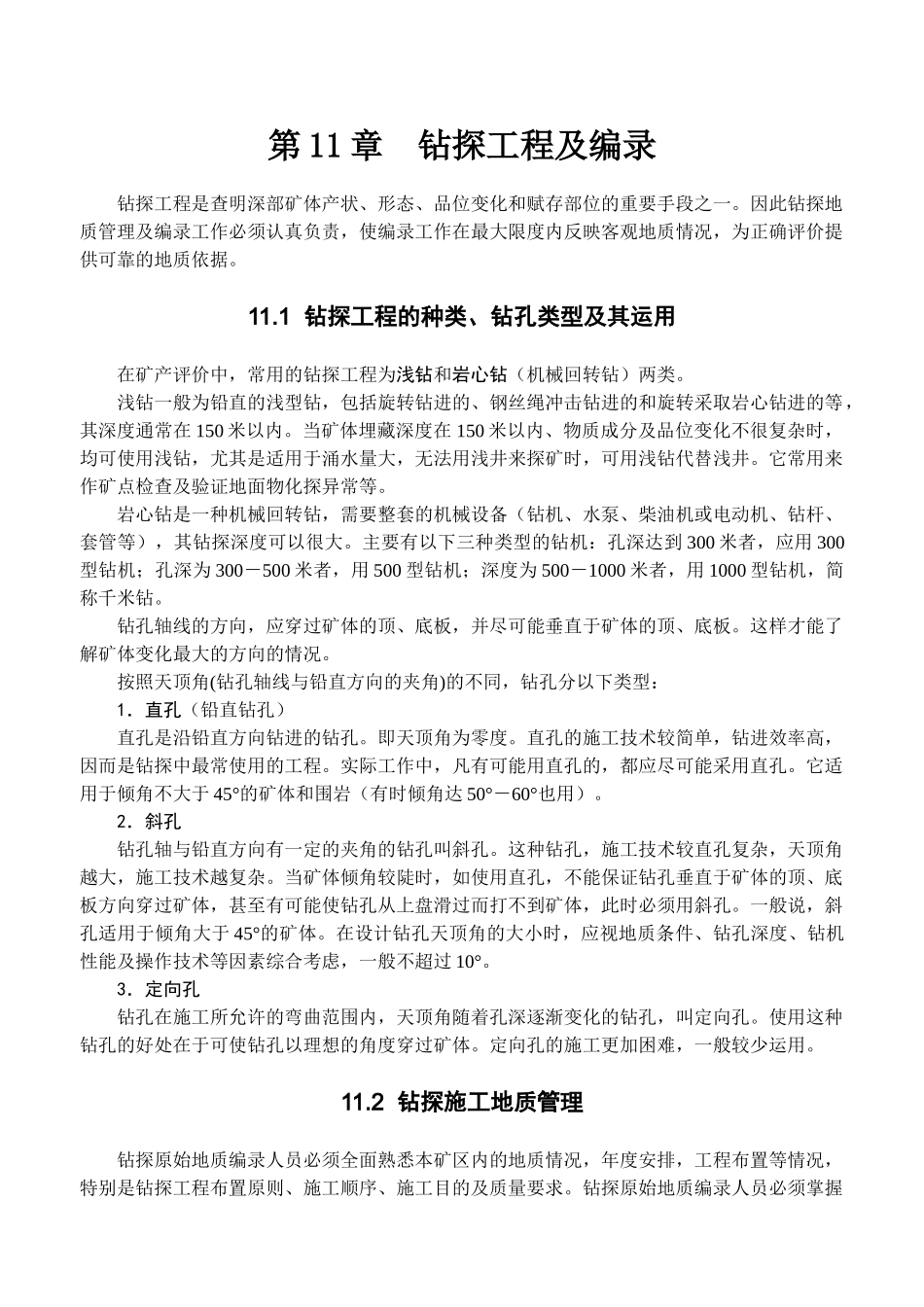

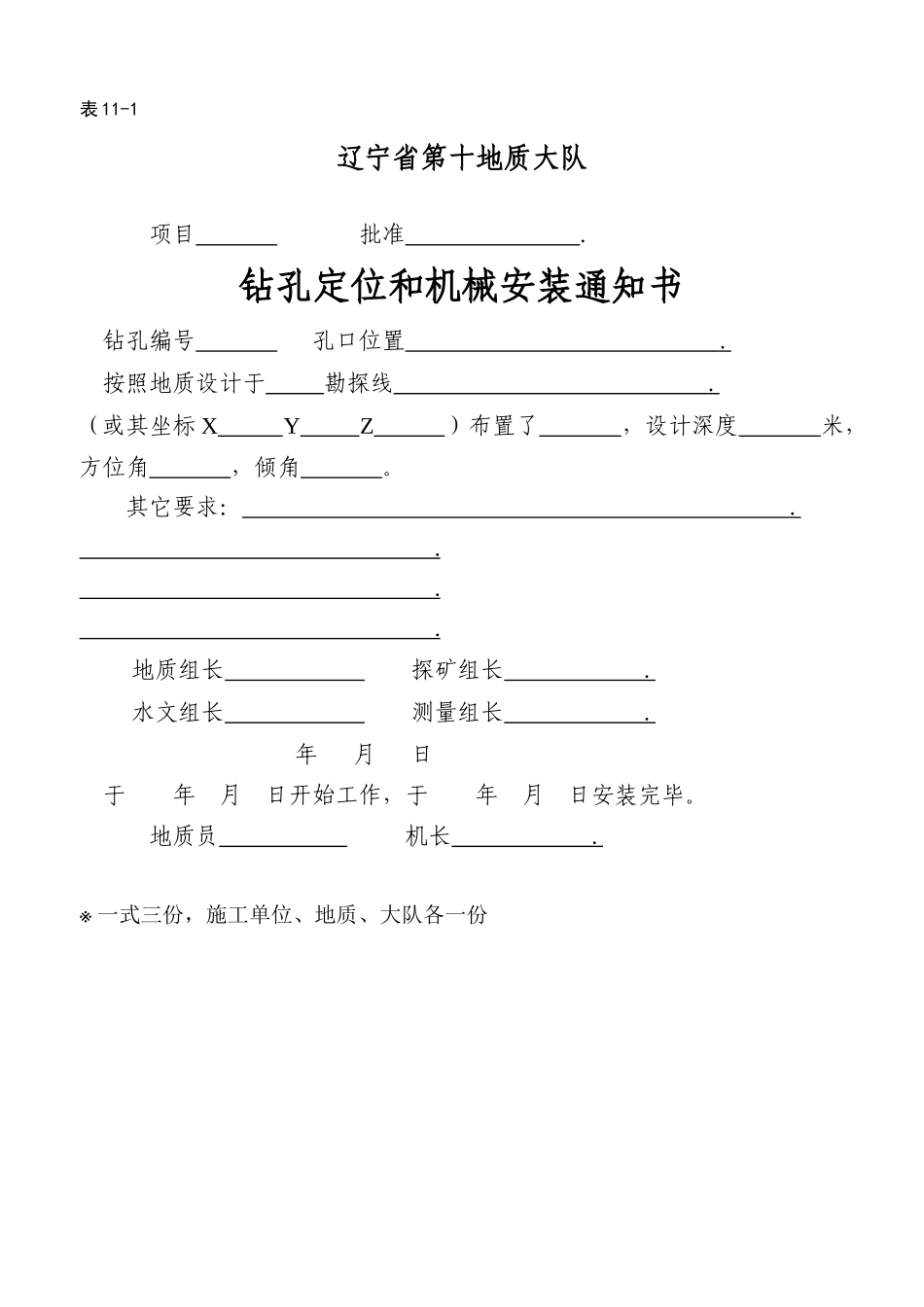

第11章钻探工程及编录钻探工程是查明深部矿体产状、形态、品位变化和赋存部位的重要手段之一。因此钻探地质管理及编录工作必须认真负责，使编录工作在最大限度内反映客观地质情况，为正确评价提供可靠的地质依据。11.1钻探工程的种类、钻孔类型及其运用在矿产评价中，常用的钻探工程为浅钻和岩心钻（机械回转钻）两类。浅钻一般为铅直的浅型钻，包括旋转钻进的、钢丝绳冲击钻进的和旋转采取岩心钻进的等，其深度通常在150米以内。当矿体埋藏深度在150米以内、物质成分及品位变化不很复杂时，均可使用浅钻，尤其是适用于涌水量大，无法用浅井来探矿时，可用浅钻代替浅井。它常用来作矿点检查及验证地面物化探异常等。岩心钻是一种机械回转钻，需要整套的机械设备（钻机、水泵、柴油机或电动机、钻杆、套管等），其钻探深度可以很大。主要有以下三种类型的钻机：孔深达到300米者，应用300型钻机；孔深为300－500米者，用500型钻机；深度为500－1000米者，用1000型钻机，简称千米钻。钻孔轴线的方向，应穿过矿体的顶、底板，并尽可能垂直于矿体的顶、底板。这样才能了解矿体变化最大的方向的情况。按照天顶角(钻孔轴线与铅直方向的夹角)的不同，钻孔分以下类型：1．直孔（铅直钻孔）直孔是沿铅直方向钻进的钻孔。即天顶角为零度。直孔的施工技术较简单，钻进效率高，因而是钻探中最常使用的工程。实际工作中，凡有可能用直孔的，都应尽可能采用直孔。它适用于倾角不大于45°的矿体和围岩（有时倾角达50°－60°也用）。2．斜孔钻孔轴与铅直方向有一定的夹角的钻孔叫斜孔。这种钻孔，施工技术较直孔复杂，天顶角越大，施工技术越复杂。当矿体倾角较陡时，如使用直孔，不能保证钻孔垂直于矿体的顶、底板方向穿过矿体，甚至有可能使钻孔从上盘滑过而打不到矿体，此时必须用斜孔。一般说，斜孔适用于倾角大于45°的矿体。在设计钻孔天顶角的大小时，应视地质条件、钻孔深度、钻机性能及操作技术等因素综合考虑，一般不超过10°。3．定向孔钻孔在施工所允许的弯曲范围内，天顶角随着孔深逐渐变化的钻孔，叫定向孔。使用这种钻孔的好处在于可使钻孔以理想的角度穿过矿体。定向孔的施工更加困难，一般较少运用。11.2钻探施工地质管理钻探原始地质编录人员必须全面熟悉本矿区内的地质情况，年度安排，工程布置等情况，特别是钻探工程布置原则、施工顺序、施工目的及质量要求。钻探原始地质编录人员必须掌握所施工钻孔的剖面地质情况，周围相邻工程（槽探、井探、坑探）所见的地质体、构造、蚀变、矿化的空间部位及时间上的相互联系。地质编录人员随施工的进展，对设计部署、工作安排提出合理化意见，使之更趋于合理，矿层要实行守矿制度。钻探施工地质管理的内容包括：（l）地质编录人员按设计施工的安排，填写好“钻孔定位及机械安装通知书”（表11-1）通知测量、机台、安装人员，并一起到实地布设。设计钻孔一般不能随意移动，如果需要移动时，必须经项目负责人同意方可移动，但移动范围在原孔位周围不大于5m，钻孔倾角以与矿体相遇角不小于30°为佳。（2）钻孔施工前5～6天，地质编录人员须编制好“钻孔施工通知及地质技术设计”的地质部分（见表11-2）之后交给探矿、水文地质技术人员填写。钻孔开始施工之前填好“钻孔施工通知及地质技术设计”（表11-2、表11-3）的所有内容，待钻机安装好以后，地质人员和机台负责人到实地检查，孔位是否准确，校正钻机立轴。要求开钻前必须各有：岩心箱、测钟、测绳、钢尺、红漆、毛笔及编录岩心用的红铅笔等。检查符合要求后，在“钻孔施工通知及地质技术设计”上签名，交给施工单位，方可施工，施工前地质人员要介绍施工目的，可能遇到的哪些地质情况等。（3）钻孔施工过程中，每天在岩心编录之前，编录人员同机长（或班长）检查岩心长度、报表与岩心牌数字是否准确，同时检查岩心是否有倒置，对破碎的岩心，尽可能对齐，然后才能准确地丈量出每回次岩心之长度，其岩心长度误差不得超过5cm，矿心长度不得超过3cm，如经检查发现有错，由机台当班记录员及时更正，地质人员亦有权修改岩心牌上记录数据，并通知机台记录员修改班报表，检查后共同在报表上签...
