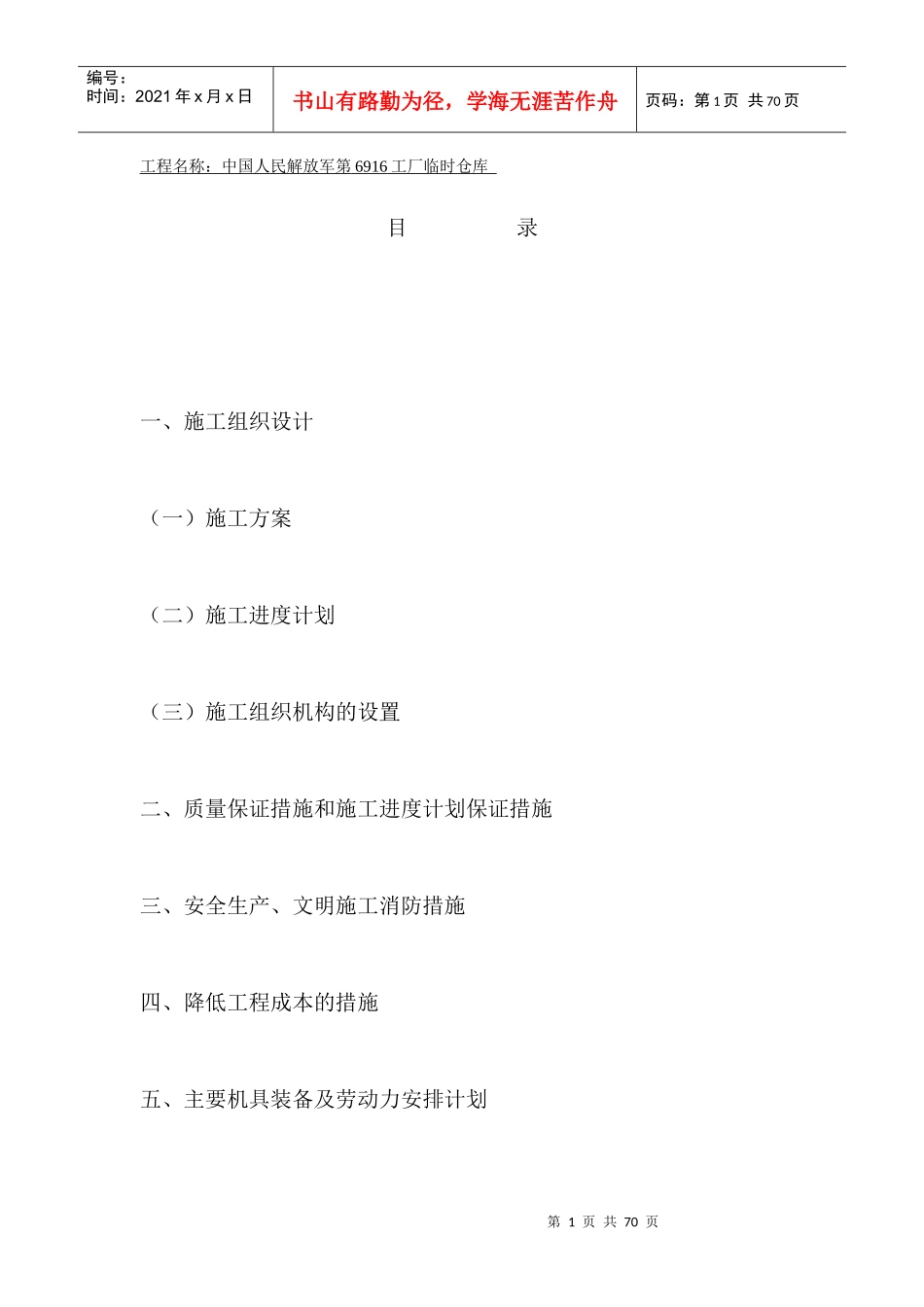

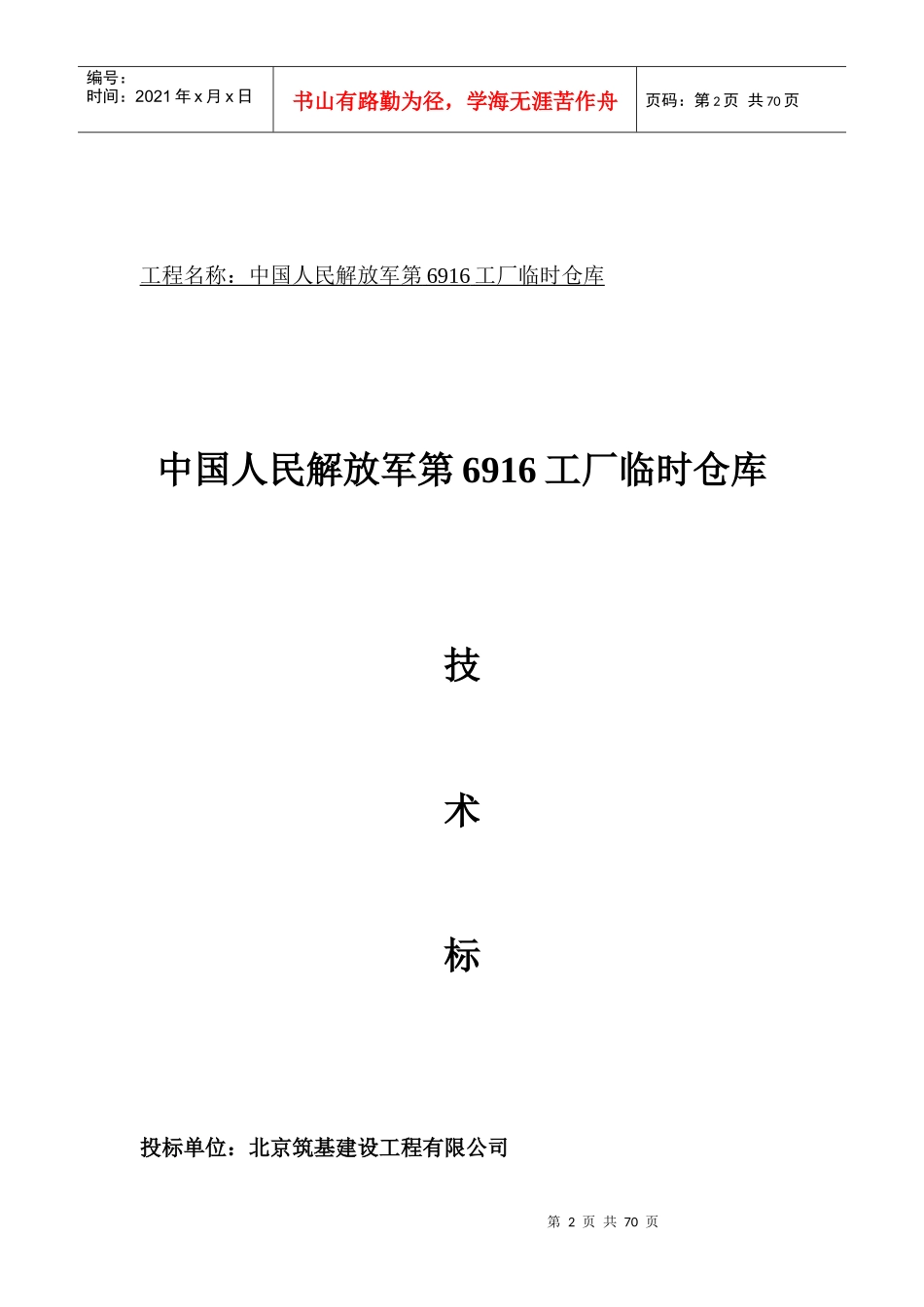

第1页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共70页工程名称：中国人民解放军第6916工厂临时仓库目录一、施工组织设计（一）施工方案（二）施工进度计划（三）施工组织机构的设置二、质量保证措施和施工进度计划保证措施三、安全生产、文明施工消防措施四、降低工程成本的措施五、主要机具装备及劳动力安排计划第2页共70页第1页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共70页工程名称：中国人民解放军第6916工厂临时仓库中国人民解放军第6916工厂临时仓库技术标投标单位：北京筑基建设工程有限公司第3页共70页第2页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共70页法人代表：何自全时间：2006年6月10日工程名称：中国人民解放军第6916工厂临时仓库一、施工组织设计一、施工方案（一）工期本工程总工期100天。其中设计10天，生产30天，安装60天。（二）基本要求首都体育馆改扩建钢结构工程钢结构安装结构复杂，专业性强，因此要作好以下几项基本工作：（1）钢结构工程安装方案应执行国家现行《钢结构设计规范》、《钢结构工程施工及验收规范》。（2）在钢结构施工图转化阶段，应与设计单位相结合，根据运输设备，吊装机械设备，现场条件以及城市管理要求，确定钢结构出厂前的组拼单元规格尺寸，尽量减少钢结构构件在现场或高空的组拼，以提高钢结构的安装施工速度。（3）施工安装前，应按照施工图纸和有关技术文件的要求，结合工期要求、现场条件等，认真编制施工组织设计，作为指导施工的技术文件。在贯彻实施中，应根据客观条件变化的情况，及时进行调整和补充。在确定钢结构安装方法时，必须与土建、水电暖卫、通风、电梯第4页共70页第3页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共70页等施工单位结合，作好统筹安排、综合平衡工作。（4）安装用的连接材料，如焊条、焊丝、焊剂、高强螺栓、普通螺栓、栓钉和涂料等，应具有产品质量证明书，并符合设计图纸和有关工程名称：中国人民解放军第6916工厂临时仓库规范的规定。（5）安装用的专用机具和检测仪器，如塔式起重机、气体保护焊机、手工电孤焊机、气割设备，碳孤气刨栓钉焊机，电动和手动高强螺栓扳手、超声波探伤仪、激光经纬测厚仪、水平仪、经纬仪、风速仪等，应满足施工要求，并应定期进行检验。（三）钢结构构件质量检查及运输存放1、构件质量检查构件成品出厂时，各项检验数据应交安装单位，作为采取相应技术措施的依据。提交内容包括：施工图中设计变更修改部位;材质证明和试验报告;构件检查记录;合格证书，高强螺栓磨擦系数试验;焊接无损探伤检查记录及试组装记录等技术文件。钢结构的柱、主梁和支撑主要构件，在中转库进行质量复验。柱与梁编号，标定方位，凡是超标的缺陷，明显影响安装质量时，要在地面修理合格后安装，防止吊后返工。其复检主要内容是：（1）构件尺寸与外观检查。根据施工图，测量构件长度、高度、宽度、层高、坡口位置与角度、节点位置，高强螺栓或铆钉的开孔位置、间距、孔数等，应以轴线为基准一次检查符合验收标准。外第5页共70页第4页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共70页型检查内容为：构件弯曲、变形、扭曲和碰伤等。（2）构件加工精度的检查。切割面的位置、角度及粗糙度、毛刺、变形及缺陷;弯曲构件的弧度和高强螺栓磨擦面等。（3）焊缝的外观检查和无损探伤检查，都应符合图纸及规范的规定。其中：工程名称：中国人民解放军第6916工厂临时仓库A、焊缝外观检查：①当焊缝有未焊透、漏焊和超标准的夹渣、气孔堵，必须将缺陷清除后重焊。②对焊缝尺寸不足、间断、弧坑、咬边等缺陷应补焊，补焊条直径一般不宜大于4mm。修补后的焊缝应用砂轮进行修磨，并按要求重新检验。③焊缝中出现裂缝时，应进行原因分析，在订出返修措施后方可返修。当裂纹界线清晰时，应从两端各延长50mm全部清除后再焊接。清除后用碳弧气刨和气割进行。④低合金钢焊缝的返修，在同一处不得超过两次。B、无损探伤检查：①全部熔透焊...
