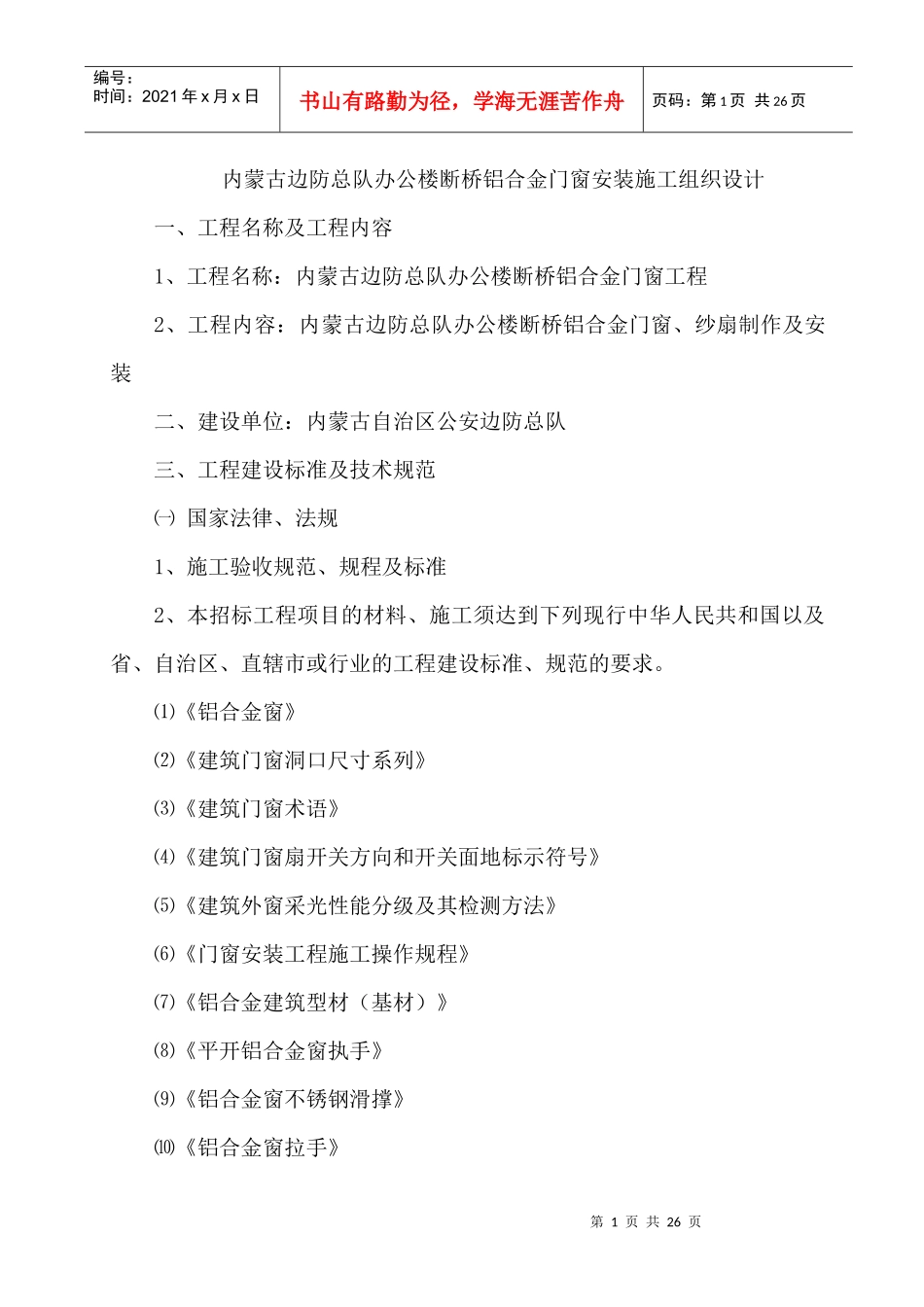

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页内蒙古边防总队办公楼断桥铝合金门窗安装施工组织设计一、工程名称及工程内容1、工程名称：内蒙古边防总队办公楼断桥铝合金门窗工程2、工程内容：内蒙古边防总队办公楼断桥铝合金门窗、纱扇制作及安装二、建设单位：内蒙古自治区公安边防总队三、工程建设标准及技术规范㈠国家法律、法规1、施工验收规范、规程及标准2、本招标工程项目的材料、施工须达到下列现行中华人民共和国以及省、自治区、直辖市或行业的工程建设标准、规范的要求。⑴《铝合金窗》⑵《建筑门窗洞口尺寸系列》⑶《建筑门窗术语》⑷《建筑门窗扇开关方向和开关面地标示符号》⑸《建筑外窗采光性能分级及其检测方法》⑹《门窗安装工程施工操作规程》⑺《铝合金建筑型材（基材）》⑻《平开铝合金窗执手》⑼《铝合金窗不锈钢滑撑》⑽《铝合金窗拉手》第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页⑾《铝合金锁》⑿《中空玻璃》⒀《中空玻璃用弹性密封剂》四、铝合金门窗安装主要施工技术要求1、材料要求：⑴铝合金门窗选用如下材料制作：框料选用等同于广东兴发、华健或坚美铝材同一档次的断桥铝合金60系列型材，窗框壁厚铝合金型材必须符合国家及地方的有关规定、标准要求；铝合金主型材壁厚应经计算或试验确定，符合国家相关标准。门窗安装质量标准验收标准必须达到“CB50210-2001“内第5条门窗工程相关验收规定标准。其型材执行国家GB5237.6-2004与JG/T174-2005标准。纵向抗剪特征值≥24N/mm，横向抗拉特征值≥24N/mm。⑵玻璃选用等同于秦皇岛“耀华”牌同一档次的中空玻璃，单层玻璃的厚度要求不小于6mm，中空制作选用隔条式，打双道密封胶。符合规范JGJ113-2009有关要求。外窗的传热系数K≤2.6；气密性不低于规范GB/T7106-2008规定的4级。型材选用粉未静电喷涂处理。隔热条选用PA66进口材质。锁具选用与德国进口“诺托”同一档次的品牌，配置为内开内倒。胶条选用三元丙材质，含胶量不低于30%。钢附框选用40×60×2.0热镀锌处理。窗户的造型详见《施工配套图》。⑶门窗五金件：执手、平开窗滑称第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页各种材料的技术等级、光泽度、外观质量应符合设计图纸、招标方要求及国家现行行业标准优等品要求。⑷防腐材料，保温材料符合图纸要求。⑸325号以上的水泥、中砂、连接铁脚、连接铁板、焊条等均应根据需要备齐。⑹密封膏、嵌缝材料、防锈漆、铁纱，压纱条等均应根据图纸要求准备。2、铝合金门窗性能试验铝合金门窗的三性试验由分包单位组织招标人、监理机构、总包方等有关人员参加，在国家认可的试验室内进行。试验结束后，试验机构应出具完整的试验报告。3、制作要求：⑴铝型材加工应在车间内进行，车间应有良好的清洁条件；有适用于加工铝型材的设备、机具，并满足精度要求；所用的量具要能达到测量相适应的精度，在计量认证的有效期内使用。生产厂间应配合招标人、监理机构、总包方质监人员的定期、不定期检查。⑵所有铝合金门窗构件在加工制作前，应对照建筑、结构施工图及现场实物进行核对，并对现有洞口、埋件进行精心测量，调整偏差，因中标人工作疏忽或失误引起的后果由中标人承担。⑶所有进场的材料必须有合格证和检测报告才能进行制作加工。加工时应采取有效的成品/半成品保护措施。第4页共26页第3页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共26页⑷不得使用未经试验合格的胶结材料，不得使用未经认可的胶结材料，不得使用过期产品。⑸加工质量必须符合现行质量验收规范，观感质量良好，办理检验批验收。4、安装验收要求：⑴门窗在制造、检查、验收、使用、包装、运输、安装等过程中应符合或等同于或高于现行国家标准。⑵中标人应使用训练有素的安装人员，持证上岗，按施工技术规范和质量验收规范施工。⑶在施工前必须现场复核门窗洞口尺寸，铝合金门窗加工大样图纸必须经过建设单位确认，并书面提出总包方施工配合要求，按招、...
