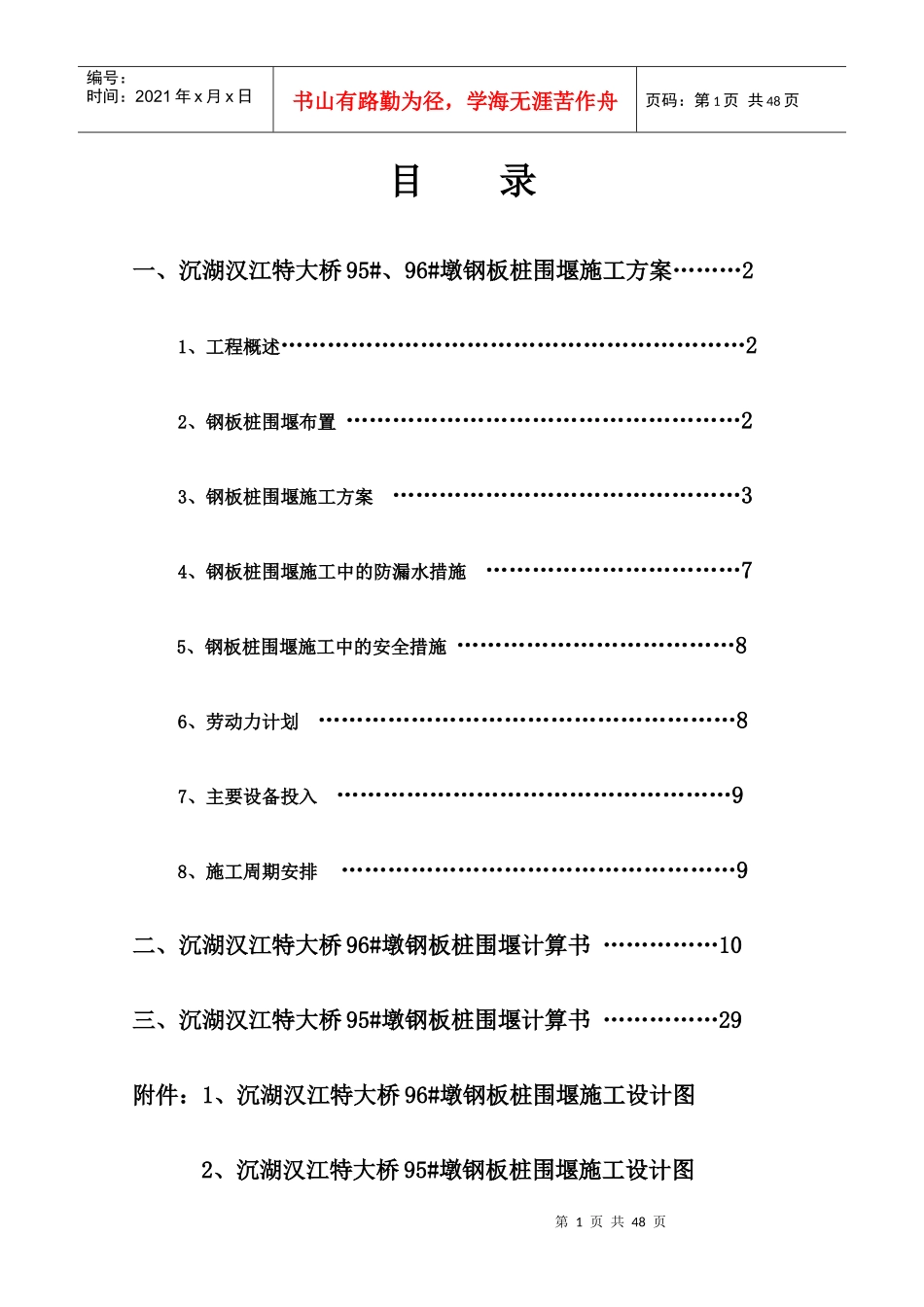

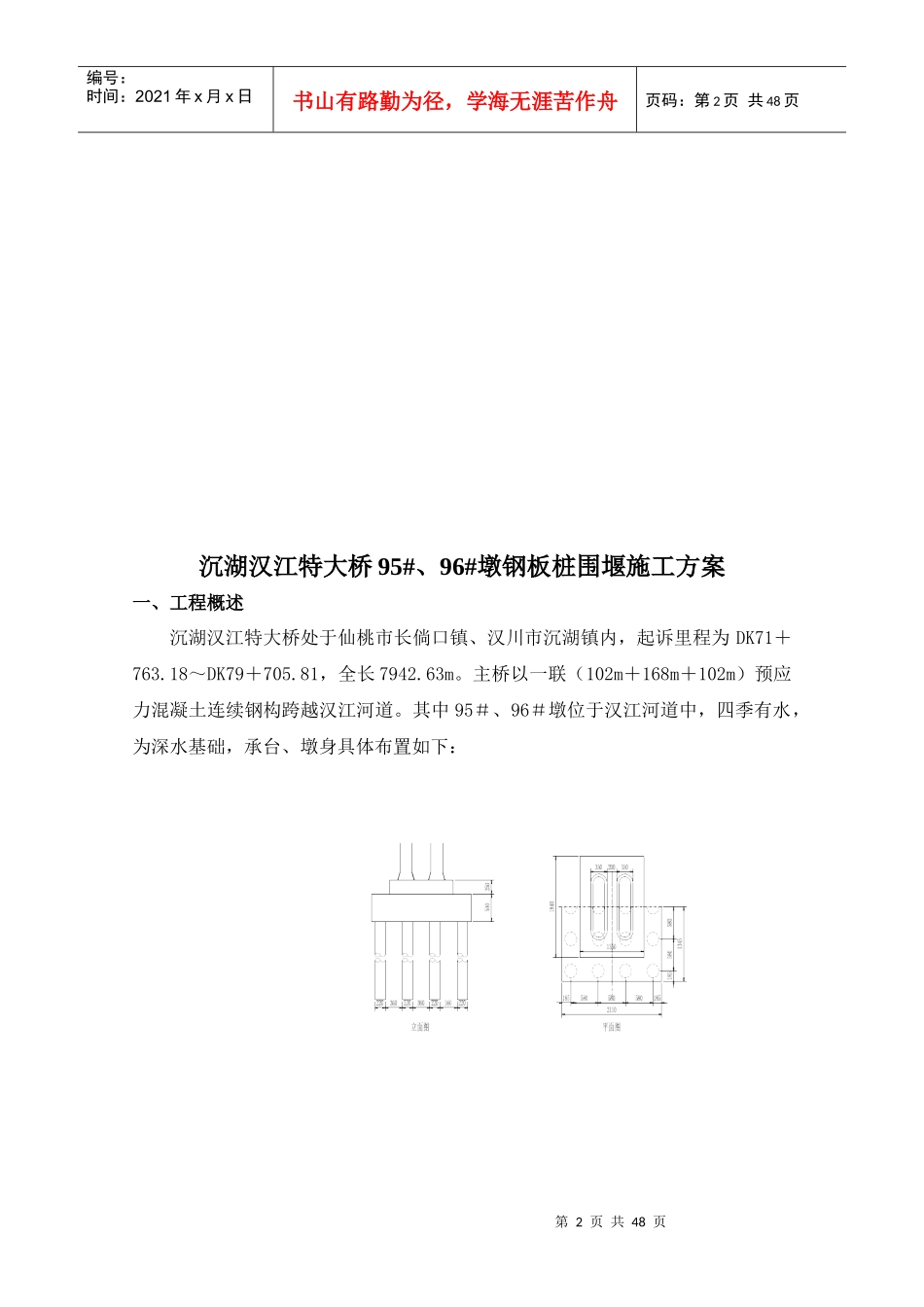

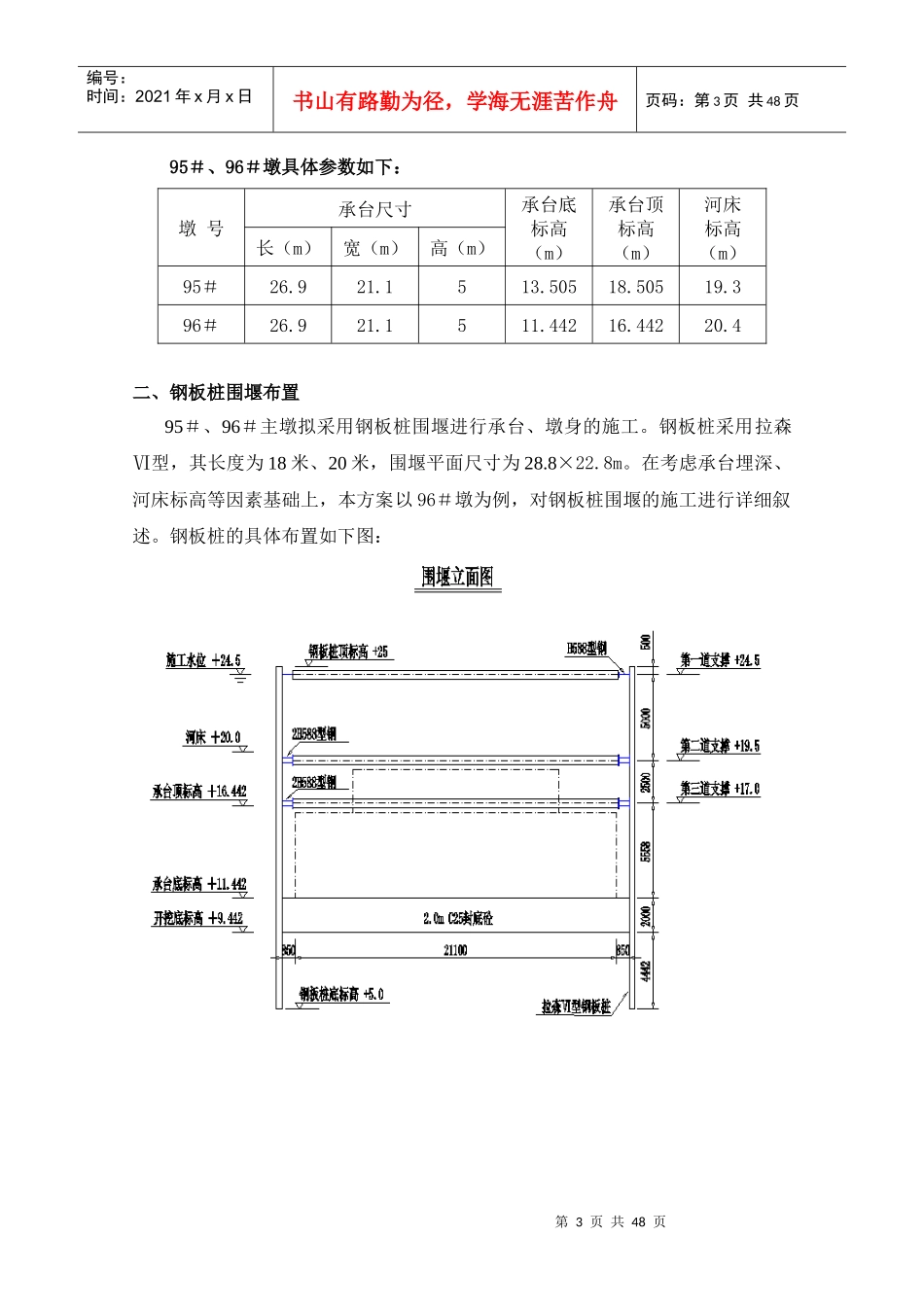

第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共48页目录一、沉湖汉江特大桥95#、96#墩钢板桩围堰施工方案………21、工程概述……………………………………………………22、钢板桩围堰布置……………………………………………23、钢板桩围堰施工方案………………………………………34、钢板桩围堰施工中的防漏水措施……………………………75、钢板桩围堰施工中的安全措施………………………………86、劳动力计划………………………………………………87、主要设备投入……………………………………………98、施工周期安排……………………………………………9二、沉湖汉江特大桥96#墩钢板桩围堰计算书……………10三、沉湖汉江特大桥95#墩钢板桩围堰计算书……………29附件：1、沉湖汉江特大桥96#墩钢板桩围堰施工设计图2、沉湖汉江特大桥95#墩钢板桩围堰施工设计图第2页共48页第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页沉湖汉江特大桥95#、96#墩钢板桩围堰施工方案一、工程概述沉湖汉江特大桥处于仙桃市长倘口镇、汉川市沉湖镇内，起诉里程为DK71＋763.18～DK79＋705.81，全长7942.63m。主桥以一联（102m＋168m＋102m）预应力混凝土连续钢构跨越汉江河道。其中95＃、96＃墩位于汉江河道中，四季有水，为深水基础，承台、墩身具体布置如下：第3页共48页第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共48页95＃、96＃墩具体参数如下：墩号承台尺寸承台底标高（m）承台顶标高（m）河床标高（m）长（m）宽（m）高（m）95＃26.921.1513.50518.50519.396＃26.921.1511.44216.44220.4二、钢板桩围堰布置95＃、96＃主墩拟采用钢板桩围堰进行承台、墩身的施工。钢板桩采用拉森Ⅵ型，其长度为18米、20米，围堰平面尺寸为28.8×22.8m。在考虑承台埋深、河床标高等因素基础上，本方案以96＃墩为例，对钢板桩围堰的施工进行详细叙述。钢板桩的具体布置如下图：第4页共48页第3页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共48页第5页共48页第4页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共48页三、钢板桩围堰施工方案（一）、插打钢板桩前的准备工作1、每个墩的钻孔桩完成后，拆除钻孔平台，保留栈桥和四周施工平台，并能满足起重设备（50t履带吊）能沿栈桥和四周施工平台通行；2、对河床进行清理：根据钻孔情况,96#墩局部可能存在片石,在桩基施工完成后,利用挖机对围堰范围内进行清理,避免在钢板桩插打位置遇到障碍物；3、钢板桩变形检查：因钢板桩在装卸、运输过程会出现撞伤、弯扭及锁口变形等现象，因此，钢板桩在插打前有必要对其进行变形检查。对变形严重的钢板桩进行校正并做销口通过检查。锁口检查方法：用一块长约2米的同类型、同规格的钢板桩作标准，采用卷扬机拉动标准钢板桩平车，从桩头至桩尾作锁口通过检查，对于检查通过的投入使用，不合格的再进行校正或淘汰不用。钢板桩的第6页共48页第5页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共48页其它检查：剔除钢板桩前期使用后表面因焊接钢板、钢筋留下的残渣瘤；4、振动锤检查：振动锤是打拔钢板桩的关键设备，在打拔前一定要进行专门检查，确保线路畅通，功能正常，振动锤的端电压要达到380－420V，而夹板牙齿不能有太多磨损；5、涂刷黄油混合物油膏：为了减少插打时锁口间的摩擦和减少钢板桩围堰的渗漏，在钢板桩锁口内涂抹黄油混合物油膏（重量配合比为沥青：黄油：滑石粉：锯末=4：6：10：1）。（二）、钢板桩围堰的插打钢板桩插打利用墩位四周平台上50t履带吊作为起吊设备，配合DZ60型振动锤的施工方法逐片插打。1、安装钢板桩插打导向：钢板桩插打之前，在钻孔桩外侧的钢护筒上焊接牛腿，安装第一道支撑圈梁,作为钢板桩插打时的导向架，以控制钢板桩的平面尺寸和垂直度；2、为了确保每一片钢板桩插打准确，第一片钢板桩是插打的关键，第一片钢板桩位置选择在上游或下游中心位置，插打前在导向架上设置限位装...
