阳泉市生态新城大西庄棚户区改造安置住房项目施工现场临时用电施工组织设计VIP免费

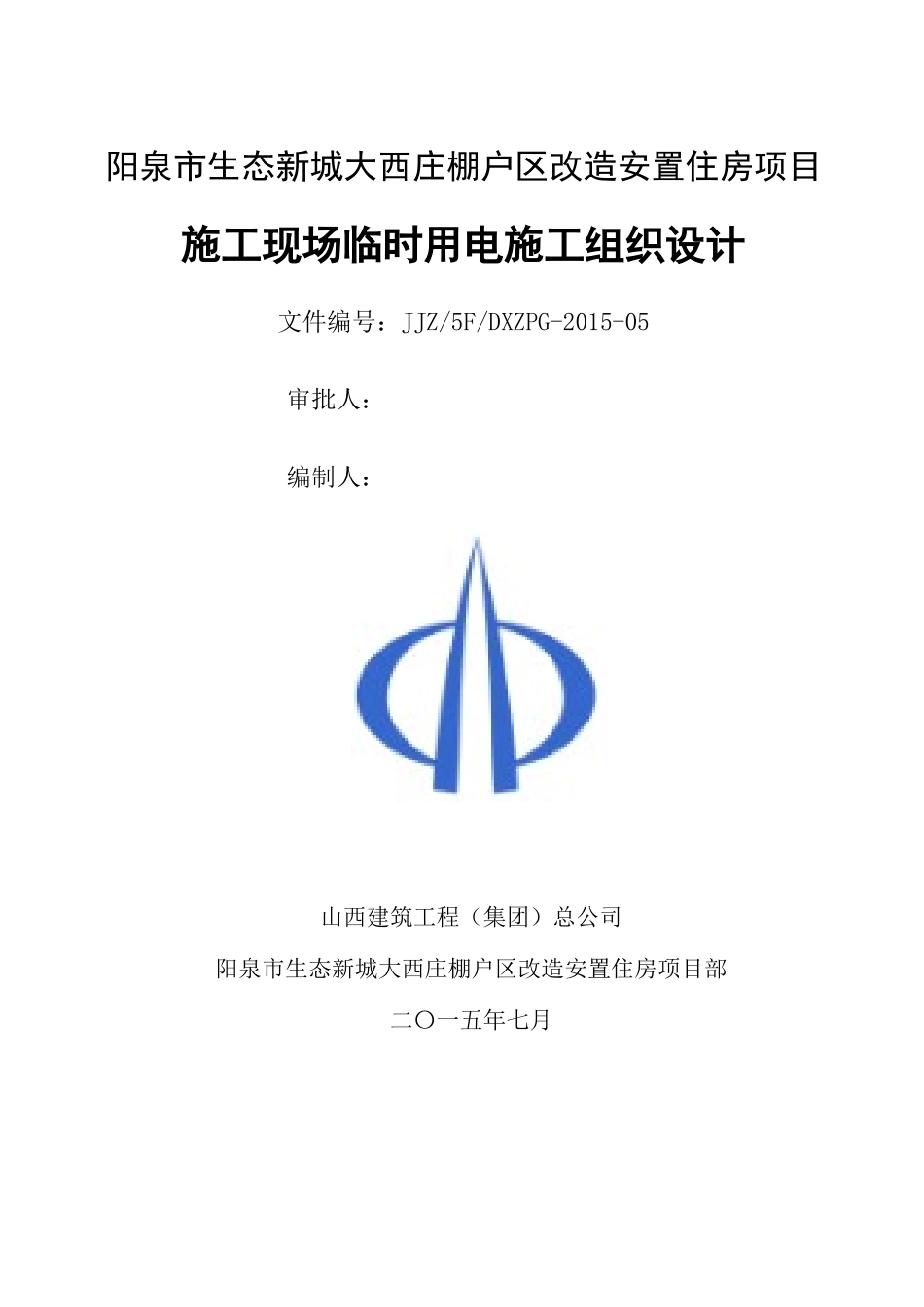

阳泉市生态新城大西庄棚户区改造安置住房项目施工现场临时用电施工组织设计文件编号：JJZ/5F/DXZPG-2015-05审批人：编制人：山西建筑工程（集团）总公司阳泉市生态新城大西庄棚户区改造安置住房项目部二〇一五年七月第2页共86页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共86页目录第一章工程概况..........................................11、工程概况及特点......................................12、方案编制的目的及依据................................1第二章方案编制的内容....................................21、设计内容和步骤......................................22、用电量计算..........................................23、施工现场及生活区临时用电平面布置..................101第三章安全用电措施....................................1011、安全用电组织措施..................................1012、安全用电技术措施..................................1023、预防电气火灾的措施................................1094、施工临时用电应急预案..............................110第3页共86页第2页共86页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共86页第一章工程概况1、工程概况及特点1.1该项目建设用地位于山西省阳泉市态新城漾泉东大道北部。该项目为山西建设发展有限公司开发的阳泉市生态新城大西庄棚户区改造安置住房项目。1.2项目总建筑面积127540.53㎡，其中：高层31968.01㎡，多层95572.52㎡。1.3项目共建有22幢6层住宅楼，6幢11层小高层住宅楼，2幢2-4层商业建筑，2幢5层公共建筑，1幢3层幼儿园建筑。2、方案编制的目的及依据2.1编制目的本着适应和满足工程整体和阶段性施工的需要：该工程主要分为：地下基础部分施工、主体施工、装修施工三个阶段。为了周密、合理地布置施工现场及生活区临时施工用电；合理地选择、配置施工设备；确保施工用电安全性、经济性及企业形象要求，特编制本方案。2.2编制依据2.2.1、阳泉市生态新城大西庄棚户区改造安置住房项目1-28#楼工程施工组织设计；2.2.2、阳泉市生态新城大西庄棚户区改造建设项目设计图纸。2.2.3、现场勘察的资料、数据；2.2.4、有关电气材料、塔吊、钢筋机械、砼机械等设备的产品性能说明书；2.2.5、、现行国家、行业、地方施工技术规范及有关规定：《低压配电设计规范》GB50054-2011中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社《通用用电设备配电设计规范》GB50055-2011中国建筑工业出版社《供配电系统设计规范》GB50052-2009中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社《用电安全导则》GB/T13896-2008中国建筑工业出版社等标准、规范及实施细则。第二章方案编制的内容一、设计内容和步骤1、现场勘测1.1、根据施工总体进度计划及施工部署，现场配备设备较多，用电负荷大，为确保施工用电安全，根据《施工现场临时用电安全技术规范》（JGJ46-2005），特制定本施工组织设计，建设单位负责将电力由城市电网第4页共86页第3页共86页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共86页送至工地变压器，变压器及其前端线路由建设单位负责维护。1.2、本工程所在施工现场范围内施工前无各种埋地管线。2、电源、电力系统选择2.1、现场采用380V低压供电，现场南区北区各设变压器1台，南区北区配置总配电箱各2台，由总配电箱供电，内有计量设备，采用TN-S系统供电，工作零线N线与保护零线PE线分开设置，采用三级配电（总箱、分箱、开关箱）形式，两级漏电保护（总配电、开关箱漏电保护）形式。2.2、根据施工现场用电设备布置情况，总箱进线采用导线直接埋地敷设，干线采用直接埋地敷设，用电器导线采用直接埋地敷设，接地电阻（PE）为R≤4Ω，重复接地电阻R≤10Ω。布置位置及线路走向参见《临时配电系统图及现场平面图》。二、用电量计算1.施工用电负荷计算1.1南区一号总配电箱施工用电总负...
