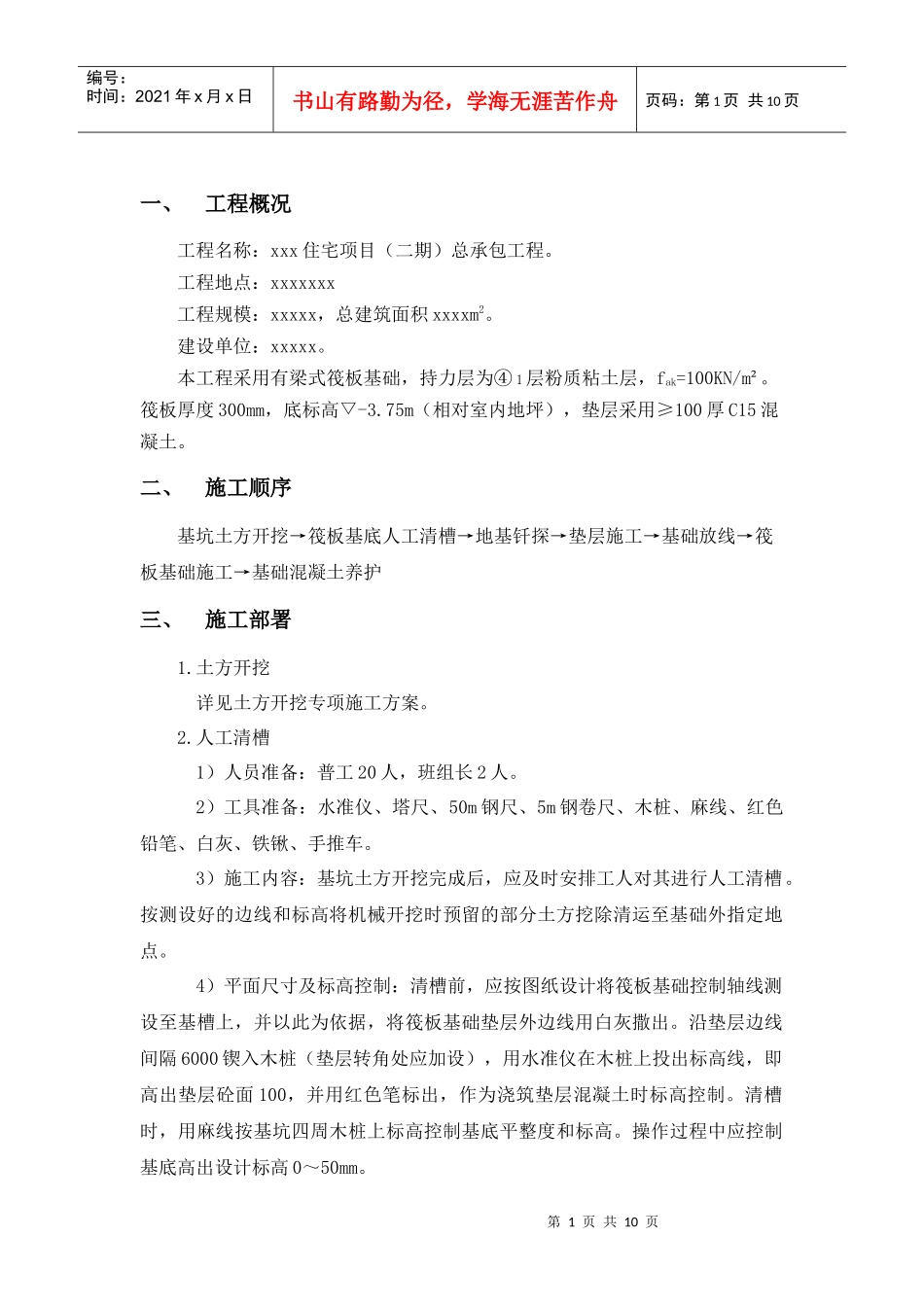

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页一、工程概况工程名称：xxx住宅项目（二期）总承包工程。工程地点：xxxxxxx工程规模：xxxxx，总建筑面积xxxxm2。建设单位：xxxxx。本工程采用有梁式筏板基础，持力层为④1层粉质粘土层，fak=100KN/m²。筏板厚度300mm，底标高▽-3.75m（相对室内地坪），垫层采用≥100厚C15混凝土。二、施工顺序基坑土方开挖→筏板基底人工清槽→地基钎探→垫层施工→基础放线→筏板基础施工→基础混凝土养护三、施工部署1.土方开挖详见土方开挖专项施工方案。2.人工清槽1）人员准备：普工20人，班组长2人。2）工具准备：水准仪、塔尺、50m钢尺、5m钢卷尺、木桩、麻线、红色铅笔、白灰、铁锹、手推车。3）施工内容：基坑土方开挖完成后，应及时安排工人对其进行人工清槽。按测设好的边线和标高将机械开挖时预留的部分土方挖除清运至基础外指定地点。4）平面尺寸及标高控制：清槽前，应按图纸设计将筏板基础控制轴线测设至基槽上，并以此为依据，将筏板基础垫层外边线用白灰撒出。沿垫层边线间隔6000锲入木桩（垫层转角处应加设），用水准仪在木桩上投出标高线，即高出垫层砼面100，并用红色笔标出，作为浇筑垫层混凝土时标高控制。清槽时，用麻线按基坑四周木桩上标高控制基底平整度和标高。操作过程中应控制基底高出设计标高0～50mm。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页5）工作面：边线完成后，用钢尺检查基坑周边工作面宽度是否满足操作要求，若不满足应进行修整，并注意边坡稳定性。3.地基钎探1）人员准备：普工3人，技术人员2人。2）工具准备：50m钢尺、5m钢卷尺、Ф25×2100钢钎、10㎏大锤、铁锹。3）施工内容：人工清槽完毕后，为避免基槽下暗藏夹泥、夹砂等软弱下卧层影响基础承载力，应组织地基钎探。本工程中，钎探点间距为1500mm，梅花型布置，采用2100mm长Ф25钢钎，用10㎏大锤锤击，自由落距500mm。（以43＃为例）xxx＃楼钎探平面示意图4）质量控制标准：地基钎探应根据钢钎达到指定贯入度时最少锤击数来确定地基下卧层是否满足设计要求，本工程中，控制标准如下表：贯入度最少锤击数0～3015次30～6020次60～9030次第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页5）异常情况处理：钎探时应随时做好记录，若发现贯入度过大等异常情况应安排人员将相关部位挖开，并及时会同勘察、设计等相关单位技术人员洽商，若存在软弱下卧层则应全部挖除后采用石屑回填至设计标高。4.砖胎膜及垫层施工1）垫层：基底高程及厚度控制标记需事先测设标定，周边采用100×100mm木枋作侧模。2)基础砖胎模：在垫层面上弹出胎模内侧控制线，必须满足设计尺寸和抹灰层的厚度要求。砌筑必须注意灰缝密实，垂直度、平整度符合要求，抹灰需注意平整、密实、胎模完成后及时清理干净，无积水。砖胎模采用MU10标砖，M5.0水泥砂浆砌筑，砖胎膜所用水泥需提供合格证：模高600以下厚度为120；模高600～1200以上厚度为240；模高大于1200mm用370砖墙砌筑，砼垫层随砖模延伸至墙外边以外100mm处，在砖胎模砌筑完成后，然后将胎模外侧用土填实并简单压实，以减少砼施工时，砼对胎模的侧压力。已浇筑完的混土垫层，应在12h左右覆盖和浇水，一般养护不得少于7d。3)砖胎模大样图如下：第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页施工缝的留置：筏板基础上剪力墙柱施工缝留在基础梁顶，地下室顶板与首层墙柱的施工缝留置在首层底板处（具体见详图），地下室外墙施工缝防水采用膨胀止水条。第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页基础施工缝留置示意图5.基础放线详见测量施工方案。6.筏板基础施工1）钢筋制作①对所进场的钢筋原材料质量必须符合规范规定和设计要求，并且有出厂证明书，进场后经监理单位现场见证取样，并送检合格后才能开始加工。②材料进场后，按不同的规格和批号，每60T取原材料进行复检，合...
