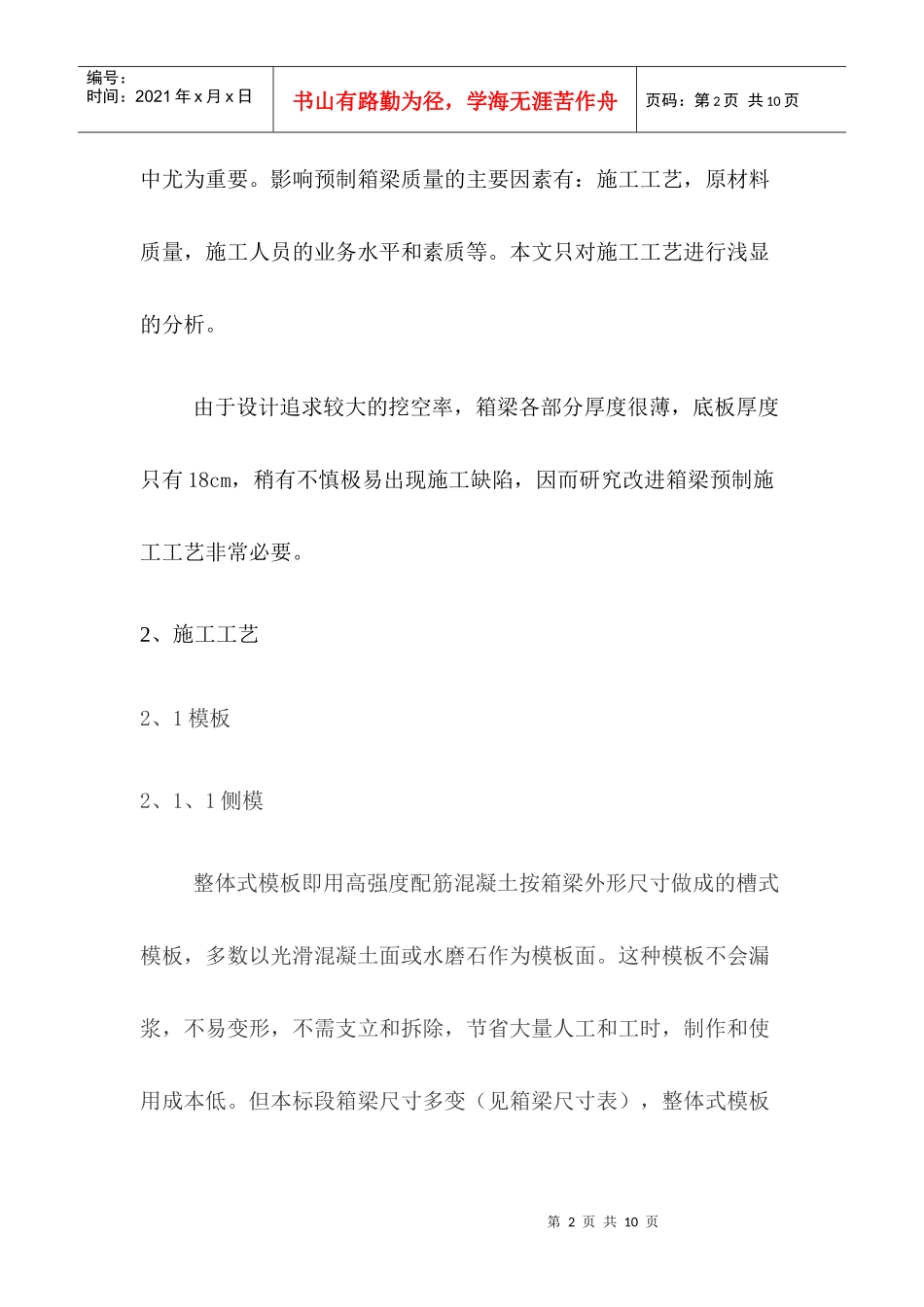

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页浅析预制箱梁施工工艺摘要：箱梁质量在桥梁施工中尤为重要。影响预制箱梁质量的主要因素有：施工工艺，原材料质量，施工人员的业务水平和素质等。本文结合尉许高速公路No.2标段的预制箱梁施工情况，对施工工艺进行浅显的分析。关键词：箱梁施工工艺台座内模1、工程概况尉氏至许昌段高速公路No.2标段,跨开封市尉氏县南曹和蔡庄两镇。本标段有大桥1座，中桥2座，分离立交5座。共计先张预应力低高度箱梁（以下简称箱梁）320片，其中16米箱梁118片，20米箱梁202片。作为桥梁主要承重构件的箱梁仅有少量米石混凝土相连，没有湿接缝和横隔板，其整体性较T梁差。所以，箱梁质量在桥梁施工第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页中尤为重要。影响预制箱梁质量的主要因素有：施工工艺，原材料质量，施工人员的业务水平和素质等。本文只对施工工艺进行浅显的分析。由于设计追求较大的挖空率，箱梁各部分厚度很薄，底板厚度只有18cm，稍有不慎极易出现施工缺陷，因而研究改进箱梁预制施工工艺非常必要。2、施工工艺2、1模板2、1、1侧模整体式模板即用高强度配筋混凝土按箱梁外形尺寸做成的槽式模板，多数以光滑混凝土面或水磨石作为模板面。这种模板不会漏浆，不易变形，不需支立和拆除，节省大量人工和工时，制作和使用成本低。但本标段箱梁尺寸多变（见箱梁尺寸表），整体式模板第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页的改造次数多，改造期长，相对成本偏高。并且预制箱梁的外观往往不太理想。为保证箱梁的外观质量，侧模采用专业厂家制作的大型定型钢模，分节制作，接缝严密，尺寸精确。2、1、2底模底模由10cm厚的C25砼底板及5cm厚的水磨石台面组成，台面侧面焊接∠50mm角钢保护，焊接点用砂轮磨光。顺台面纵向在角钢下预留间隔为1m、直径为3cm的对拉螺栓孔。箱梁尺寸表梁长底宽上宽高翼板厚数量mcmcmcmcm片167217575101276225807.96762238088476220808.1162076175951012802251007.96第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页2、1、3内模内模有钢模和木模两种方案，钢模具有尺寸准确，周转次数多等优点，但当时钢材价格飞涨，导致模板价格达到6000～7000元/吨，成本偏高。木模制作快，成本低，质量轻，拆装方便，因此决定采用木模。分节制作，每节长1.5m。2、2张拉台座20m箱梁设计23根φj15.24钢绞线，单根张拉力195.3KN，整体张拉力P＝195.3×23＝4491.9KN。重力式台座一般适用于1000～2000KN的张拉力，就张拉力而言，槽式台座较合适，但不利于大型钢模的拆装。故采用重力式和槽式组合台座，即在重力式墩之间设传力柱，并设横向联系。传力柱一部分埋于地下，另一部分作为预802231008168802201008.116第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页制箱梁的底模的基础。这个方案同时解决了地基较软，箱梁自重大，松张起拱容易压坏底模的问题，而且省去了底模基础，节约了成本。2、3钢绞线和钢筋2、3、1钢绞线钢绞线应做抗拉强度、延伸率、松弛率和弹性模量试验。试验结果符合设计要求，方可使用。千斤顶、油泵和油表配套校验，所用压力表的精度不低于1.5级。使用6个月或200次以及在千斤顶使用过程中出现不正常现象时，应重新校验。根据施工经验，考虑3％的预应力损失，即实际张拉力为设计张拉力的1.03倍。台座一端为单根张拉端，分两级（每级20%）张拉总张拉力的40%，即所有钢铰线张拉到20%的张拉力后，再进行第二级张拉，不得一次张拉到40%。钢绞线单根张拉时对称截面中心线进行。第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页台座的另一端为整体张拉端，剩余60%的总张拉力采用整体张拉。张拉前，调整千斤顶到截面中心线的距离相等，保证两侧千斤顶受力相同。张拉过程中，活动横梁与固定横梁始终保持平行。应力、应...
