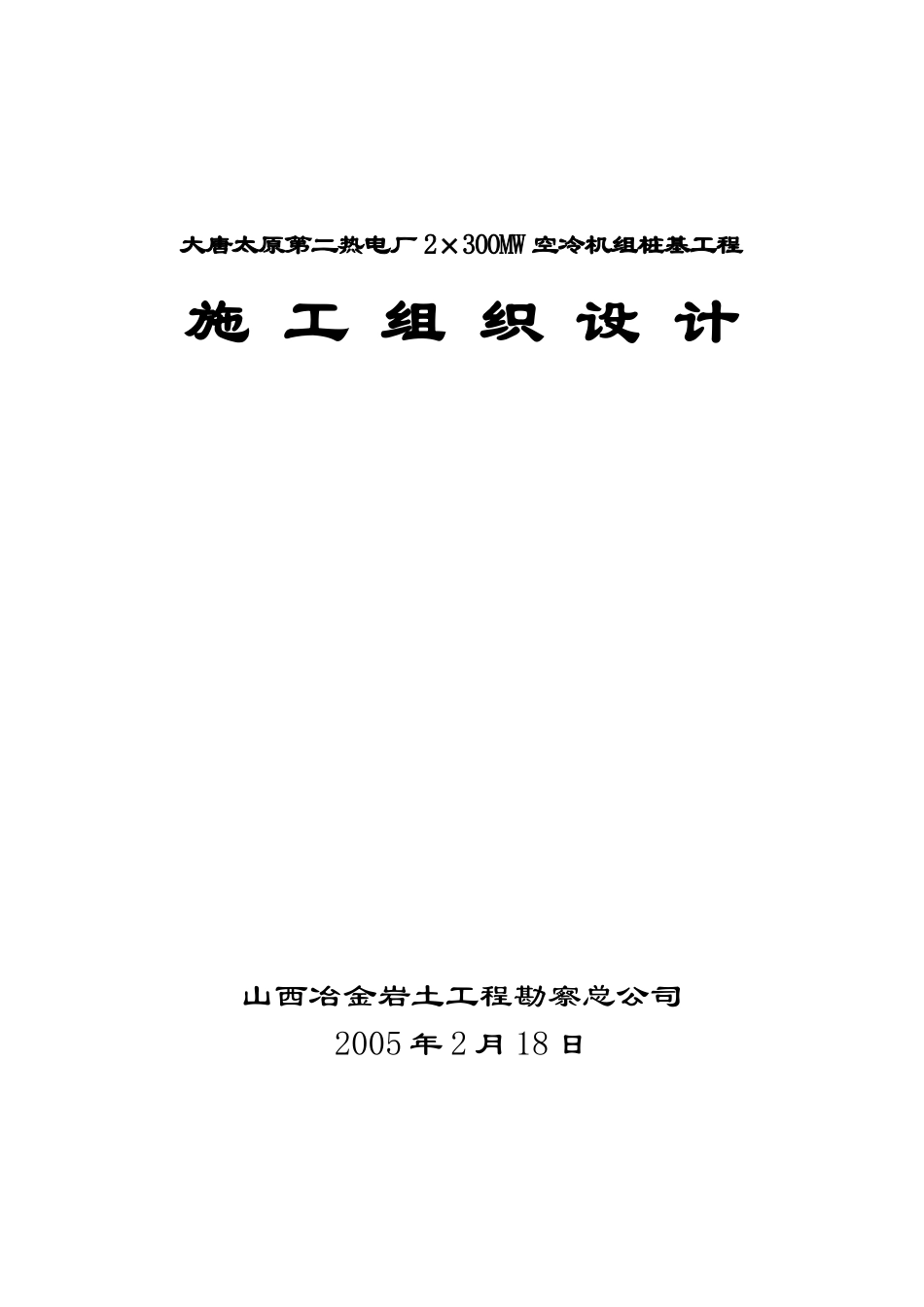

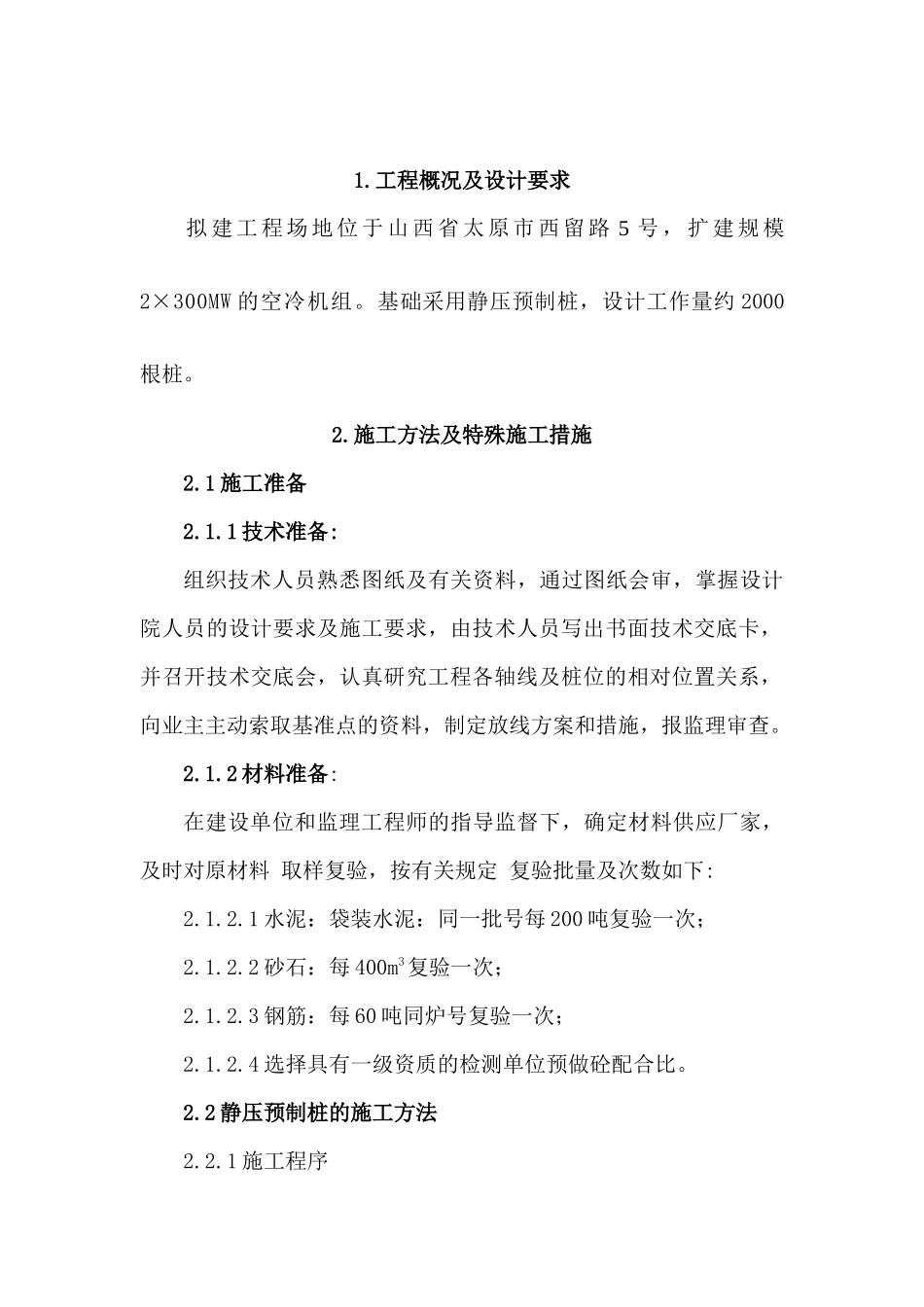

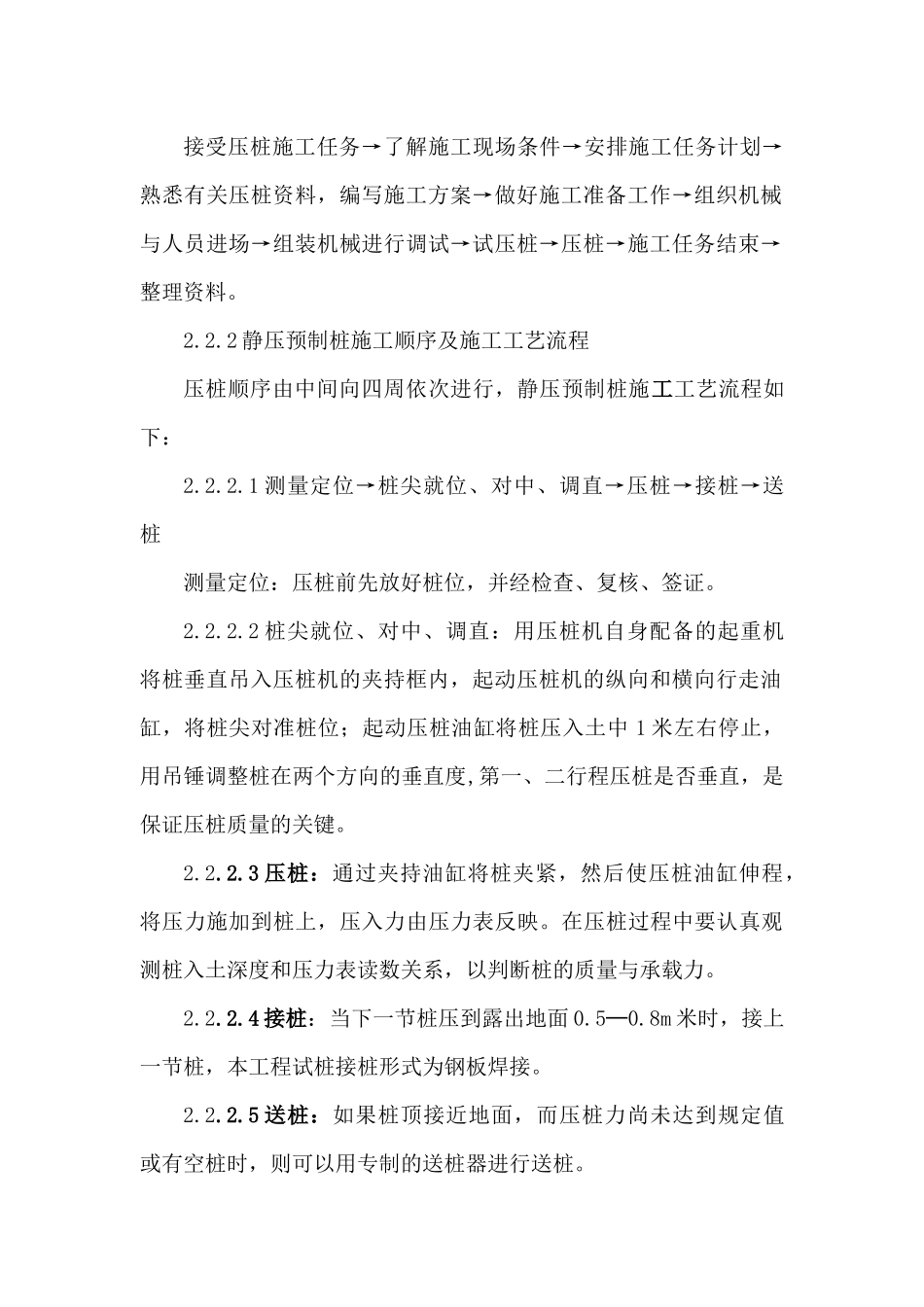

大唐太原第二热电厂2×300MW空冷机组桩基工程施工组织设计山西冶金岩土工程勘察总公司2005年2月18日1.工程概况及设计要求拟建工程场地位于山西省太原市西留路5号，扩建规模2×300MW的空冷机组。基础采用静压预制桩，设计工作量约2000根桩。2.施工方法及特殊施工措施2.1施工准备2.1.1技术准备:组织技术人员熟悉图纸及有关资料，通过图纸会审，掌握设计院人员的设计要求及施工要求，由技术人员写出书面技术交底卡，并召开技术交底会，认真研究工程各轴线及桩位的相对位置关系，向业主主动索取基准点的资料，制定放线方案和措施，报监理审查。2.1.2材料准备:在建设单位和监理工程师的指导监督下，确定材料供应厂家，及时对原材料取样复验，按有关规定复验批量及次数如下:2.1.2.1水泥：袋装水泥：同一批号每200吨复验一次；2.1.2.2砂石：每400m3复验一次；2.1.2.3钢筋：每60吨同炉号复验一次；2.1.2.4选择具有一级资质的检测单位预做砼配合比。2.2静压预制桩的施工方法2.2.1施工程序接受压桩施工任务→了解施工现场条件→安排施工任务计划→熟悉有关压桩资料，编写施工方案→做好施工准备工作→组织机械与人员进场→组装机械进行调试→试压桩→压桩→施工任务结束→整理资料。2.2.2静压预制桩施工顺序及施工工艺流程压桩顺序由中间向四周依次进行，静压预制桩施工工艺流程如下：2.2.2.1测量定位→桩尖就位、对中、调直→压桩→接桩→送桩测量定位：压桩前先放好桩位，并经检查、复核、签证。2.2.2.2桩尖就位、对中、调直：用压桩机自身配备的起重机将桩垂直吊入压桩机的夹持框内，起动压桩机的纵向和横向行走油缸，将桩尖对准桩位；起动压桩油缸将桩压入土中1米左右停止，用吊锤调整桩在两个方向的垂直度,第一、二行程压桩是否垂直，是保证压桩质量的关键。2.2.2.3压桩：通过夹持油缸将桩夹紧，然后使压桩油缸伸程，将压力施加到桩上，压入力由压力表反映。在压桩过程中要认真观测桩入土深度和压力表读数关系，以判断桩的质量与承载力。2.2.2.4接桩：当下一节桩压到露出地面0.5─0.8m米时，接上一节桩，本工程试桩接桩形式为钢板焊接。2.2.2.5送桩：如果桩顶接近地面，而压桩力尚未达到规定值或有空桩时，则可以用专制的送桩器进行送桩。2.2.2.6压桩结束：当桩长达到设计要求或压力表读数达到预先规定值，便可停止压桩。3.施工组织机构与人员配置3.1施工组织机构(见附图:施工组织机构管理框图)3.2施工人员配置劳动力计划表4.施工综合进度4.1工期目标针对该工程，静压预制桩拟组织1台钻机施工，有效施工期30天。4.2确保工程工期的技术措施4.2.1严格按设计要求、施工规范组织施工，严格工序管理，部门人数部门人数项目部3人技术组6人质检组2人工程安全部2人实验资料组1人材料核算组2人静压桩机组16人桩预制组20钢筋笼加工组15人机电组3人后勤组4人安全保卫组2人合计76人保证各工序施工完全合格，坚决杜绝返工现象。4.3确保工程工期的组织措施：4.3.1组织管理水平高，施工经验丰富、有敬业精神的项目管理人员组成强有力的项目部。4.3.2准备充足的启动资金，以保证原材料及现场机械配件购买，特别在当前水泥、钢材等材料紧张的情况下，应拓宽供应渠道，确保材料的供应;4.3.3组织性能良好的成桩、压桩设备，足量到位，关键设备（详见《施工机械计划表》）保证机具发挥最大的效率;4.3.4现场配备一部铲车，以保证钻机有足够工作面，从而对提前工期起到很大的作用;4.3.5加强施工调度，优化工序按排，努力提高成桩、压桩平行作业水平；4.3.6做好原始施工记录，保证资料的准确性，以便及时发现事故隐患或其他信息，提高施工速度;4.3.7施工人员全部选择熟练工人足量到位，重要岗位人员做到持证上岗;4.3.8协调好与周围单位及村民的关系，协调好与政府职能部门的关系，最大程度的减少外部因素对工程进度的影响;4.3.9项目经理部实行24小时值班制，以确保工程管理的连续性，避免不必要的停工。5．施工总平面布置5.1施工现场布置的原则由于本工程为电厂的建设，施工范围比较大、施工队伍比较多，且施工工期比较短，根据上述情况，施工平面的布置的指导思想为：5.1.1临时生活、办公设施宜选在所有拟建构...
