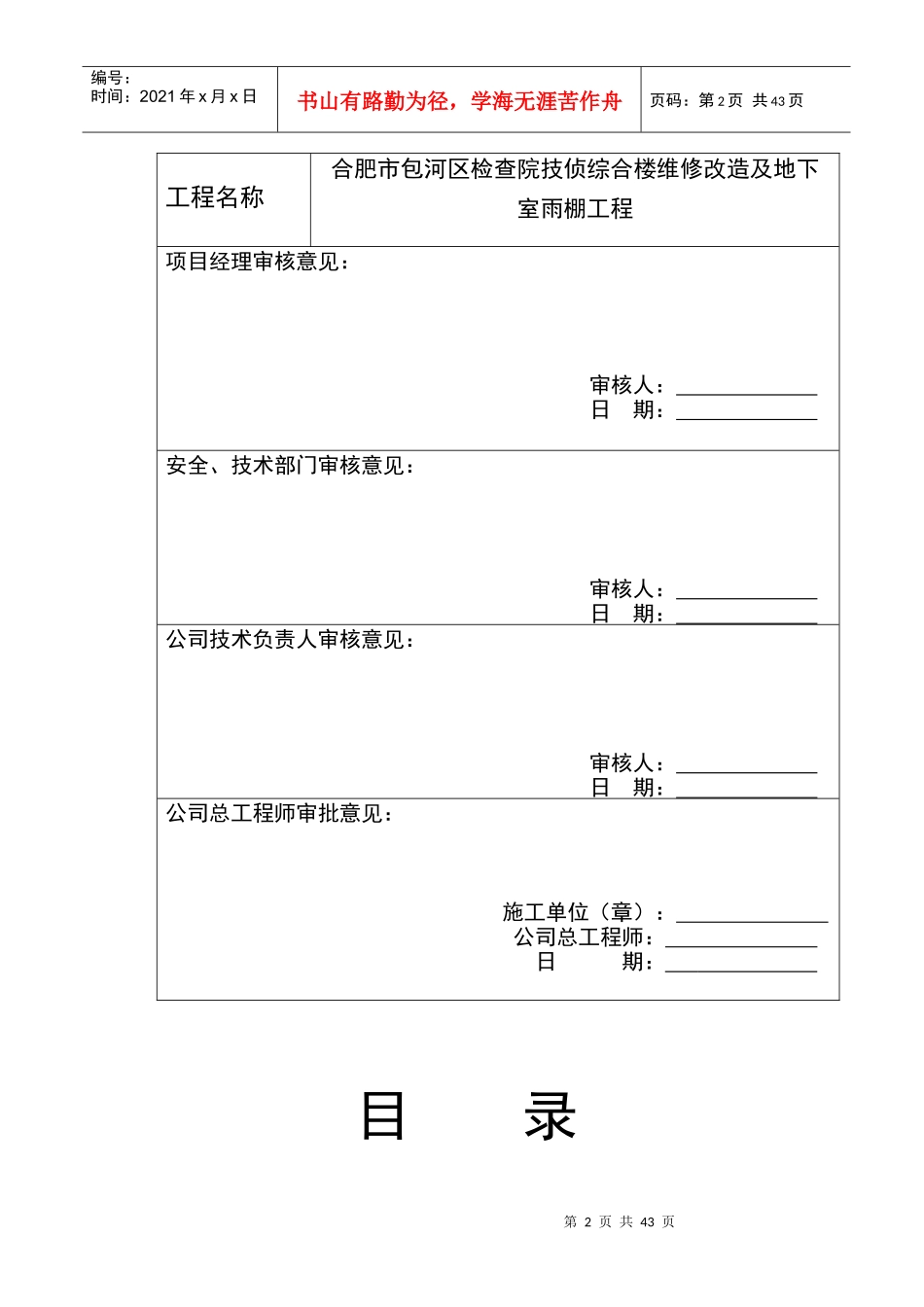

第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页合肥市包河区检查院技侦综合楼维修改造及地下室雨棚工程施工组织设计2014年2月7日会签栏第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页工程名称合肥市包河区检查院技侦综合楼维修改造及地下室雨棚工程项目经理审核意见：审核人：日期：安全、技术部门审核意见：审核人：日期：公司技术负责人审核意见：审核人：日期：公司总工程师审批意见：施工单位（章）：公司总工程师：日期：目录第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页第一章、工程概述第二章、工程施工组织设计编导依据第三章、工程施工前期准备第四章、工程材料管理第五章、施工计划方案第六章、技术保证措施第七章、安全保证措施第八章、文明施工措施第一章、工程概况1、工程名称：第4页共43页第3页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共43页合肥市包河区检查院技侦综合楼维修改造及地下室雨棚工程2、工程地点：合肥市包河区检查院3、工程结构形式及建设规模：1、玻璃：8+1.52PVB+8双钢化夹胶安全玻璃，220系列不锈钢驳接爪。2、铝单板：1）本工程采用3003-H14/5005-H14级别铝单板，3mm厚穿孔铝单板，表面采用氟碳喷涂三涂，平均涂层厚度≥40μm。2）铝单板加肋，间距不大于600m，铝单板四周这边为20mm。3、密封材料：1）硅酮耐厚胶、硅酮结构胶a、本工程硅酮胶选用优质产品。b、所选用的产品符合《硅酮建筑密封胶》（GB/T14683-2003）、《硅酮结构密封胶》（GB16776-2005）等国家标准。2）幕墙选用的中性硅酮结构胶，符合国家胶质量要求，并具有质量保证年限证书，不使用过期产品的胶，同一幕墙工程采用同一品牌的单组分硅酮结构密封胶。4、质量验收等级：合格等级。5、安全指标：现场员工安全教育合格率100%，人身死亡率为零，重伤率为零，重大交通、火灾、环境污染事故的发生率为零。第二章、工程施工组织设计编导依据1、本公司采用的国家及行业的有关技术、验收标准规范：《钢结构工程施工及验收规范》（GB50205-2001）《钢结构工程质量检验评定标准》（GB50021-95）《建筑工程施工质量验收统一标准》（GB5300）《建筑安装工程质量检验评定统一标准》（BGJ301-88）第5页共43页第4页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共43页《钢结构设计规范》（GBJ17-88）《优质碳素结构钢技术条件》（GB699-878）《建筑幕墙气密、水密、抗风压性能检测办法》（GB/T15227-2007）《建筑幕墙物理性能分级》（GB/T5117-95）《低合金钢焊条》（GB/T15225-94）《钢焊缝手工超声波探伤方法和探伤结果分级》（GB11345-89）《建筑玻璃应用技术规范》（JGJ113-2009）《建筑幕墙工程技术规范》玻璃幕墙分册DBJ08-56-96《玻璃幕墙工程质量检验标准》（JGJ/T1392001）《建筑装修工程质量验收规范》（GB50210-2001）第三章、工程施工前期准备1、熟悉合同、图纸及规范，参加图纸会审，做好施工现场调查记录。其程序是：熟悉合同、会审图纸、计算工程量、现场调查工艺流程及作业要领书编制劳动力需用量计划编制施工进度计划临时供水、供电计划编制施工机具设备需用计划第6页共43页第5页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共43页2、人员组织现场施工人员分为两大类：施工管理层及施工劳务层，他们在项目法管理模式下共同完成工程施工任务。a、项目法管理模式科学合理的管理体制、统一有效的工程指挥系统是顺利施工的重要保证，为此，我们将在本工程的施工组织上推行“项目法施工”管理，组建钢结构厂房安装工程项目班子。项目组织结构如图：安全、技术交底编制施工准备工作计划审批项目经理技术管理总工程师材料管理工程师安装管理工程师安全管理工程师质量管理工程师第7页共43页第6页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共43页以项目经理为首的管理层全权组织施工生产诸要素，对工程项目进...
