预应力砼静压管桩施工组织设计VIP免费

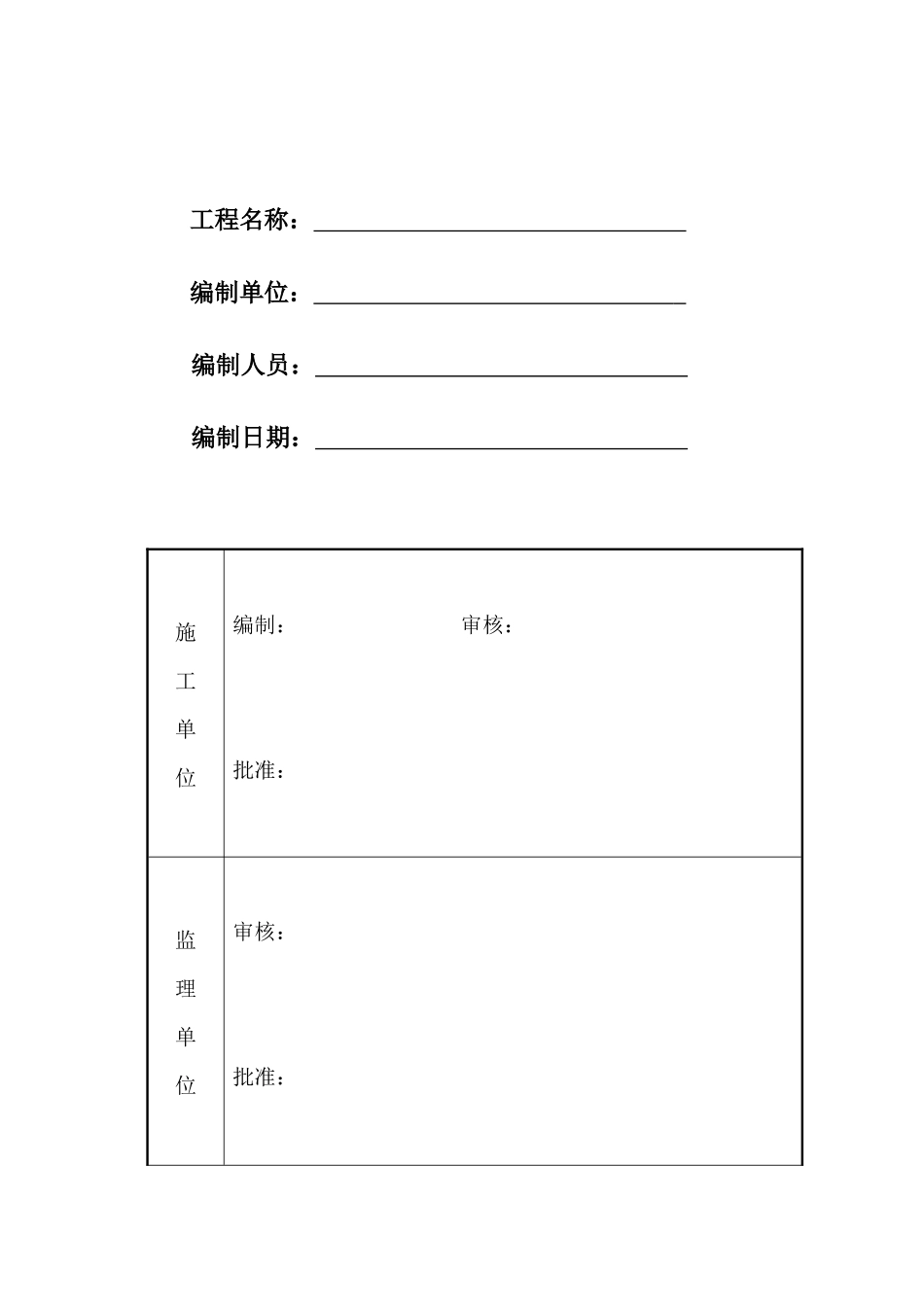

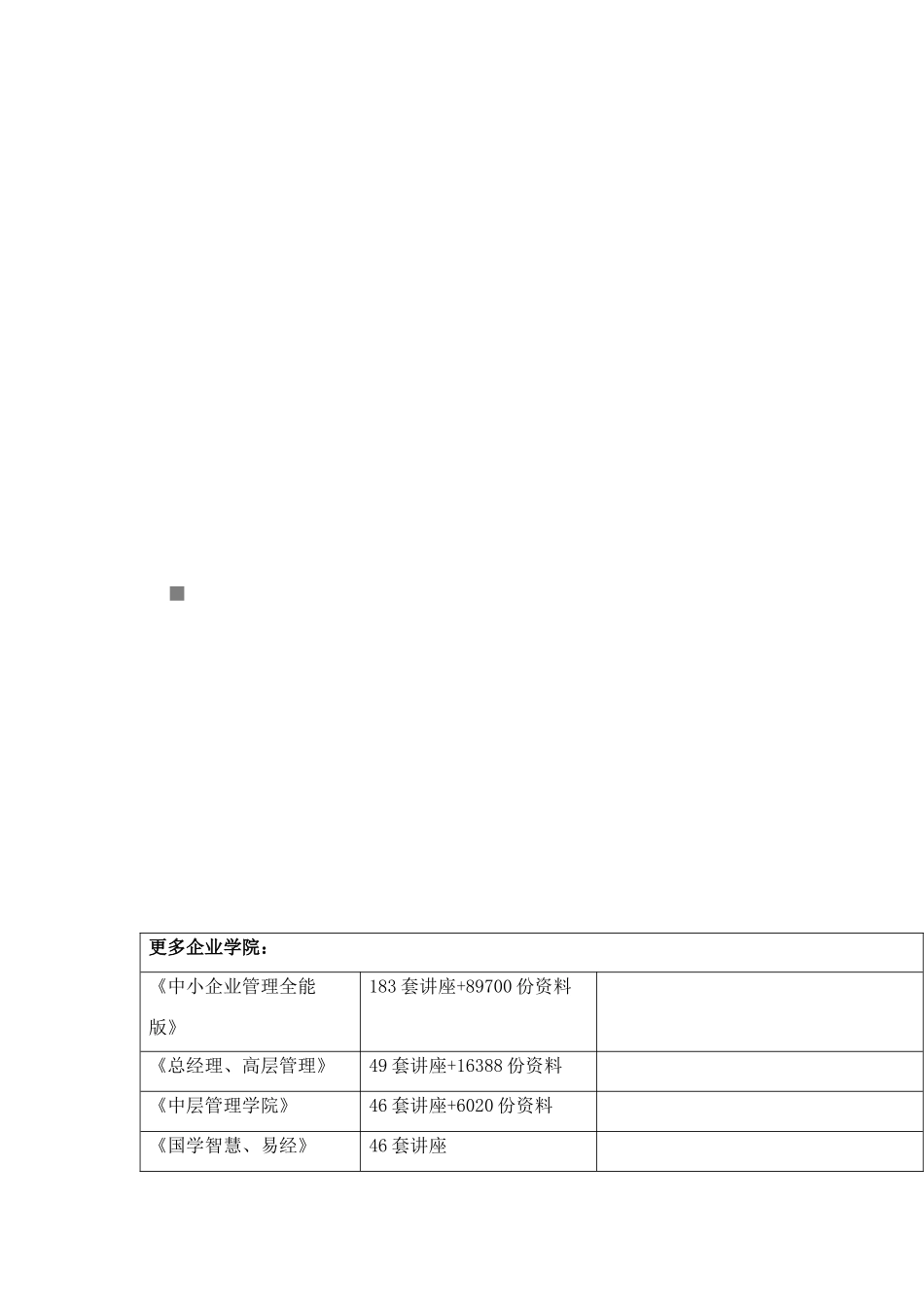

更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料╳╳工程预应力砼静压管桩施工方案工程名称：编制单位：编制人员：编制日期：施工单位编制：审核：批准：监理单位审核：批准：建设单位审核：批准：目录一、工程概况工程名称：工程地点：建设单位：勘察单位：设计单位：监理单位：施工单位：建筑面积分别为6288m2和8908m2，基础采用预应力混凝土管桩，设计桩身规格为PHC-AB500（100）；根据勘察单位出具的《岩土工程勘察报告》（详勘），设计桩端持力层为第5层细砂层，单桩竖向承载力特征值为╳╳KN。二、编制依据2.1、桩位平面布置图、正式总平面图（定位图）等施工图纸资料；2.2、《地基与基础工程施工及验收规范》（GB50202—2002）《建筑桩基技术规范》（JGJ2008-94）《建筑工程质量检验评定标准》（GB50300-2001）《工程测量规范》（GB50026-93）《静压管桩基础技术规定》（03SG409）2.3、国家及辽宁省、辽阳市颁布的安全操作规程、业主提供的地质勘察报告及文明施工规定。2.4、场地及其周围环境实际情况。三、场地工程地质条件地基承载力特性值一览表层序土层名称层底标高（m）承载力特征值（KPa）①素填土13.13——15.8990②粉质粘土9.87——14.37100③细砂8.78——12.461101④粉质粘土3.47——9.741002④粉质粘土-4.19——5.79130⑤粉细砂14.50——19.602003.1、场地工程地质条件工程位于╳╳，地貌单元属于下辽河冲积平原，海拔标高为14.52——16.59m，高差为2.07m，大地构造单元属于华北断凹、下辽河断陷东缘，基岩埋藏较深，第四系覆盖层厚度较大，上覆第四系松散土层。工程地质详见《岩土工程勘察报告》（详勘）。四、施工准备及注意事项4.1、技术及现场准备：4.1.1、施工前建设单位应做到现场“三通一平”，尤其是施工便道，应具备一定的地耐力，要能满足运桩车行驶，确保设备进场（管桩、桩基）车辆及汽车吊的安全。4.1.2、施工现场基本平整，但存在水洼地、高低不平土堆处；需要填平或整平，施工场地周围应保持排水畅通。4.1.3、边桩与周围建筑物的距离应大于6.0m。压桩区域内的场地边桩轴线向外扩延5m范围内铺碴或建筑垃圾压实填平。地耐力应保证施工机械的正常施工需要。根据本工程单桩承载力的要求，施工场地的地耐力应达到8t/m2以上。4.1.4、建设单位应测设好定位角桩，并向外引测投影，以便压桩完成后确定建筑物轴线。4.2、材料准备：本工程桩型、桩数汇总：PHC-AB500（100）总桩数1615根。桩的验收、起吊、搬运及堆放等（1）预制桩出厂到工地，应按批量查收预制桩出厂质量证明书和合格证。并附带相关的试验报告、检测报告等资料。（2）桩应按规格分别堆放，应布置在打桩作业的起吊工作半径范围内，并考虑到打桩方向，避免转向。桩堆放层数不超过2层，支点垫木的位置应根据吊点的位置确定，各层垫木应在同一垂直线上。4.2.1、预应力砼管桩在购买、运输、堆卸到现场后，在使用前由建设单位、监理、施工方指派专人按现行规范有关条款进行外观检查验收，验收时制桩方提供预制桩出厂合格证。4.2.2、管桩在起吊和搬运时，必须做到平衡并不得损坏，水平吊运时，吊点距桩端0.207L(L为桩长),单点起吊时,吊点距桩端0.293L。4.2.3、装卸时应轻起轻放,严禁抛掷、碰撞、滚落,吊运过程应保持平稳.4.2.4、管桩运输时,应满足两支点的位置,并垫以楔形掩木，防止滚动，严禁层与层间垫木与桩端原距离不等而造成错位。4.2.5、桩的堆放场地应平整坚实，不得产生不均匀沉陷，堆放层数不得超过四层。在吊点处设置支点，上下支点应垂直对齐，并应采取可靠的防滚、防滑措施。4.3、机械准备4.3.1、压桩设备选择依据及压桩可行性分析本工程沉桩阻力较小，设计桩型直径为500mm，设...
