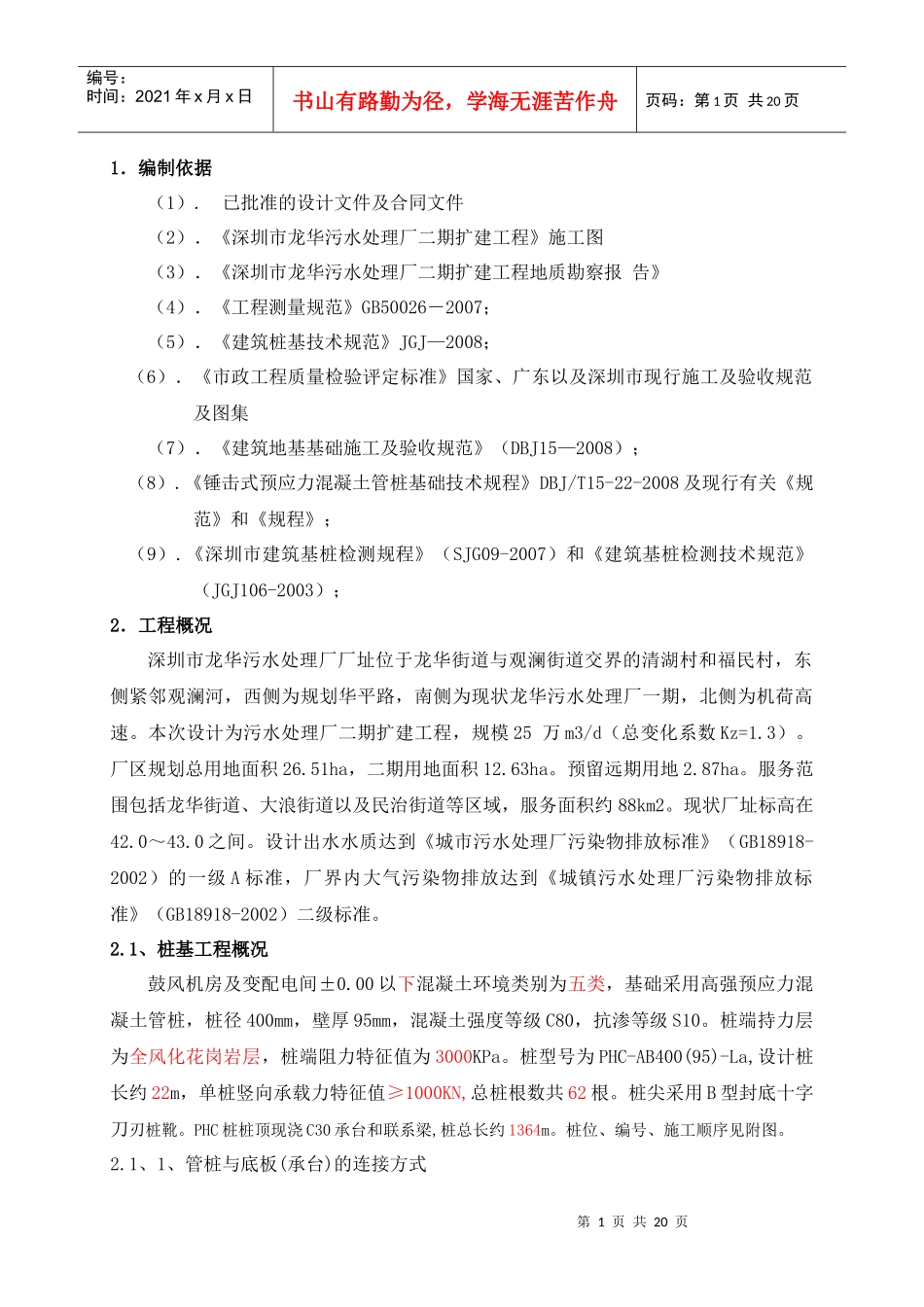

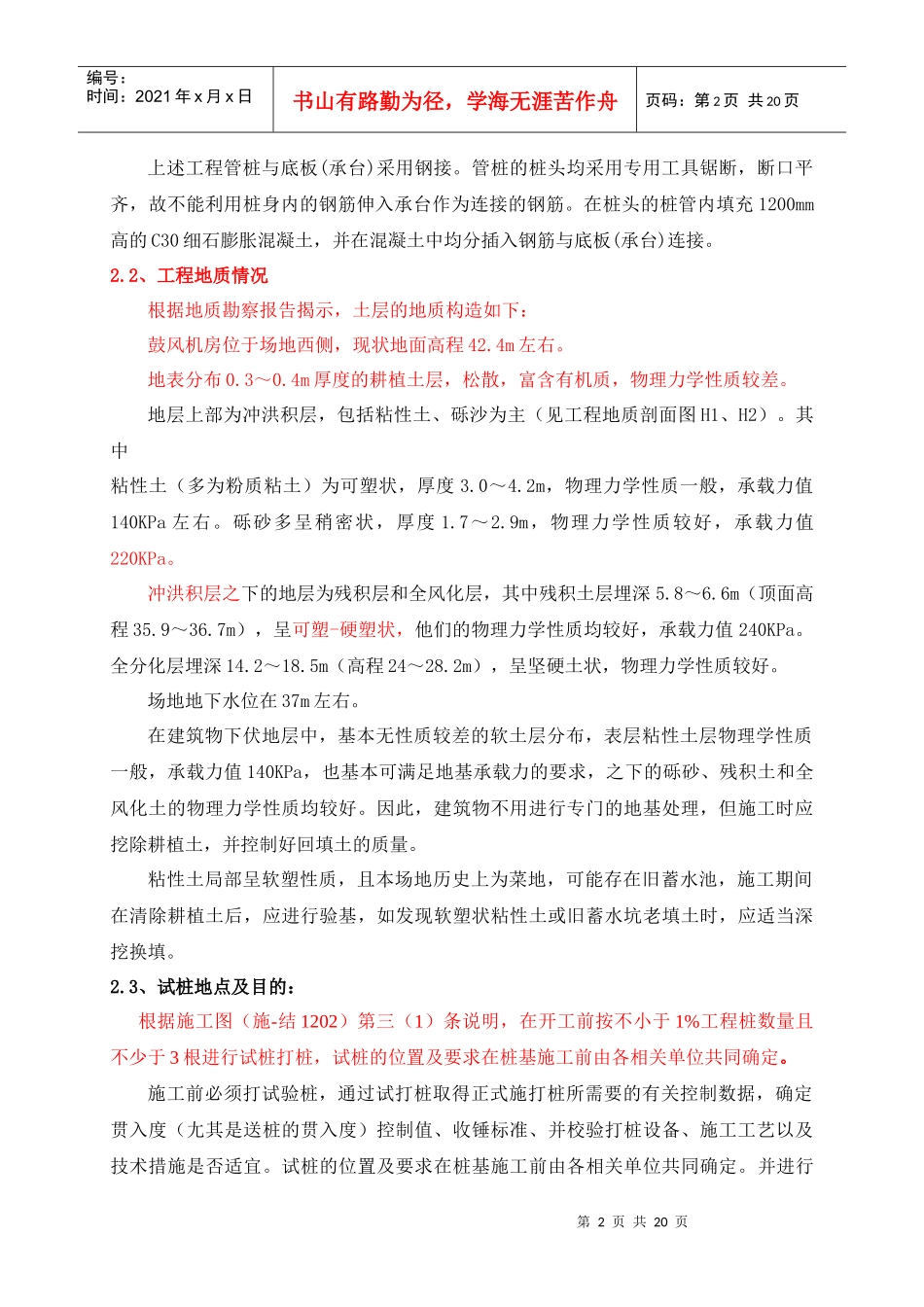

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页1．编制依据（1）.已批准的设计文件及合同文件（2）．《深圳市龙华污水处理厂二期扩建工程》施工图（3）．《深圳市龙华污水处理厂二期扩建工程地质勘察报告》（4）．《工程测量规范》GB50026－2007；（5）．《建筑桩基技术规范》JGJ—2008；（6）．《市政工程质量检验评定标准》国家、广东以及深圳市现行施工及验收规范及图集（7）．《建筑地基基础施工及验收规范》（DBJ15—2008）；（8）.《锤击式预应力混凝土管桩基础技术规程》DBJ/T15-22-2008及现行有关《规范》和《规程》；（9）.《深圳市建筑基桩检测规程》（SJG09-2007）和《建筑基桩检测技术规范》（JGJ106-2003）；2．工程概况深圳市龙华污水处理厂厂址位于龙华街道与观澜街道交界的清湖村和福民村，东侧紧邻观澜河，西侧为规划华平路，南侧为现状龙华污水处理厂一期，北侧为机荷高速。本次设计为污水处理厂二期扩建工程，规模25万m3/d（总变化系数Kz=1.3）。厂区规划总用地面积26.51ha，二期用地面积12.63ha。预留远期用地2.87ha。服务范围包括龙华街道、大浪街道以及民治街道等区域，服务面积约88km2。现状厂址标高在42.0～43.0之间。设计出水水质达到《城市污水处理厂污染物排放标准》（GB18918-2002）的一级A标准，厂界内大气污染物排放达到《城镇污水处理厂污染物排放标准》（GB18918-2002）二级标准。2.1、桩基工程概况鼓风机房及变配电间±0.00以下混凝土环境类别为五类，基础采用高强预应力混凝土管桩，桩径400mm，壁厚95mm，混凝土强度等级C80，抗渗等级S10。桩端持力层为全风化花岗岩层，桩端阻力特征值为3000KPa。桩型号为PHC-AB400(95)-La,设计桩长约22m，单桩竖向承载力特征值≥1000KN,总桩根数共62根。桩尖采用B型封底十字刀刃桩靴。PHC桩桩顶现浇C30承台和联系梁,桩总长约1364m。桩位、编号、施工顺序见附图。2.1、1、管桩与底板(承台)的连接方式第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页上述工程管桩与底板(承台)采用钢接。管桩的桩头均采用专用工具锯断，断口平齐，故不能利用桩身内的钢筋伸入承台作为连接的钢筋。在桩头的桩管内填充1200mm高的C30细石膨胀混凝土，并在混凝土中均分插入钢筋与底板(承台)连接。2.2、工程地质情况根据地质勘察报告揭示，土层的地质构造如下：鼓风机房位于场地西侧，现状地面高程42.4m左右。地表分布0.3～0.4m厚度的耕植土层，松散，富含有机质，物理力学性质较差。地层上部为冲洪积层，包括粘性土、砾沙为主（见工程地质剖面图H1、H2）。其中粘性土（多为粉质粘土）为可塑状，厚度3.0～4.2m，物理力学性质一般，承载力值140KPa左右。砾砂多呈稍密状，厚度1.7～2.9m，物理力学性质较好，承载力值220KPa。冲洪积层之下的地层为残积层和全风化层，其中残积土层埋深5.8～6.6m（顶面高程35.9～36.7m），呈可塑-硬塑状，他们的物理力学性质均较好，承载力值240KPa。全分化层埋深14.2～18.5m（高程24～28.2m），呈坚硬土状，物理力学性质较好。场地地下水位在37m左右。在建筑物下伏地层中，基本无性质较差的软土层分布，表层粘性土层物理学性质一般，承载力值140KPa，也基本可满足地基承载力的要求，之下的砾砂、残积土和全风化土的物理力学性质均较好。因此，建筑物不用进行专门的地基处理，但施工时应挖除耕植土，并控制好回填土的质量。粘性土局部呈软塑性质，且本场地历史上为菜地，可能存在旧蓄水池，施工期间在清除耕植土后，应进行验基，如发现软塑状粘性土或旧蓄水坑老填土时，应适当深挖换填。2.3、试桩地点及目的：根据施工图（施-结1202）第三（1）条说明，在开工前按不小于1%工程桩数量且不少于3根进行试桩打桩，试桩的位置及要求在桩基施工前由各相关单位共同确定。施工前必须打试验桩，通过试打桩取得正式施打桩所需要的有关控制数据，确定贯入度（尢其是送桩的贯入度）控制值、收锤标准、并校验打桩设备、施工工艺以及技术措施是否适宜。试桩的位置及要求在桩基施工前由各相关单位共同确定。并进行第3页共20页第2页...
