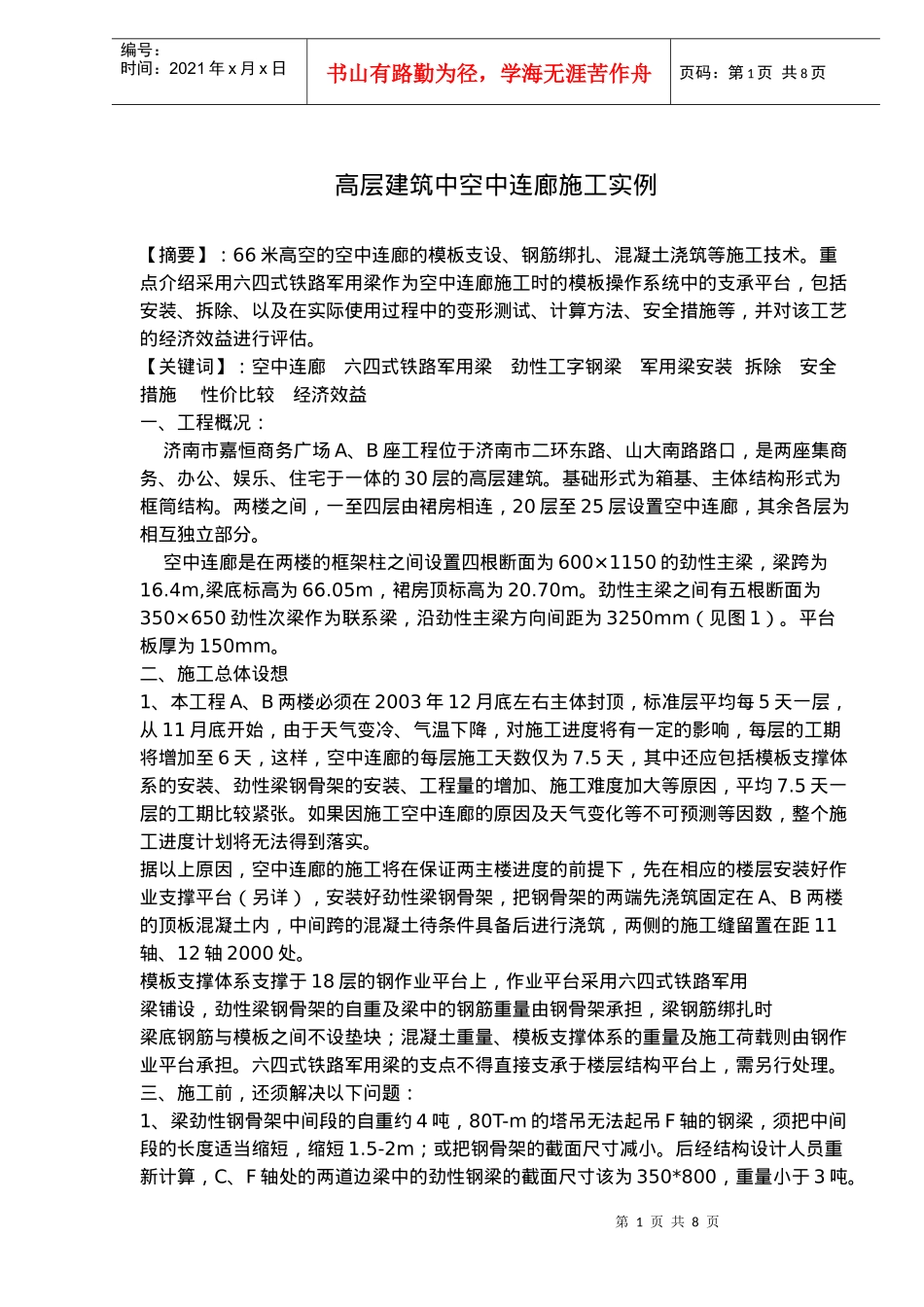

第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共8页高层建筑中空中连廊施工实例【摘要】:66米高空的空中连廊的模板支设、钢筋绑扎、混凝土浇筑等施工技术。重点介绍采用六四式铁路军用梁作为空中连廊施工时的模板操作系统中的支承平台,包括安装、拆除、以及在实际使用过程中的变形测试、计算方法、安全措施等,并对该工艺的经济效益进行评估。【关键词】:空中连廊六四式铁路军用梁劲性工字钢梁军用梁安装拆除安全措施性价比较经济效益一、工程概况:济南市嘉恒商务广场A、B座工程位于济南市二环东路、山大南路路口,是两座集商务、办公、娱乐、住宅于一体的30层的高层建筑。基础形式为箱基、主体结构形式为框筒结构。两楼之间,一至四层由裙房相连,20层至25层设置空中连廊,其余各层为相互独立部分。空中连廊是在两楼的框架柱之间设置四根断面为600×1150的劲性主梁,梁跨为16.4m,梁底标高为66.05m,裙房顶标高为20.70m。劲性主梁之间有五根断面为350×650劲性次梁作为联系梁,沿劲性主梁方向间距为3250mm(见图1)。平台板厚为150mm。二、施工总体设想1、本工程A、B两楼必须在2003年12月底左右主体封顶,标准层平均每5天一层,从11月底开始,由于天气变冷、气温下降,对施工进度将有一定的影响,每层的工期将增加至6天,这样,空中连廊的每层施工天数仅为7.5天,其中还应包括模板支撑体系的安装、劲性梁钢骨架的安装、工程量的增加、施工难度加大等原因,平均7.5天一层的工期比较紧张。如果因施工空中连廊的原因及天气变化等不可预测等因数,整个施工进度计划将无法得到落实。据以上原因,空中连廊的施工将在保证两主楼进度的前提下,先在相应的楼层安装好作业支撑平台(另详),安装好劲性梁钢骨架,把钢骨架的两端先浇筑固定在A、B两楼的顶板混凝土内,中间跨的混凝土待条件具备后进行浇筑,两侧的施工缝留置在距11轴、12轴2000处。模板支撑体系支撑于18层的钢作业平台上,作业平台采用六四式铁路军用梁铺设,劲性梁钢骨架的自重及梁中的钢筋重量由钢骨架承担,梁钢筋绑扎时梁底钢筋与模板之间不设垫块;混凝土重量、模板支撑体系的重量及施工荷载则由钢作业平台承担。六四式铁路军用梁的支点不得直接支承于楼层结构平台上,需另行处理。三、施工前,还须解决以下问题:1、梁劲性钢骨架中间段的自重约4吨,80T-m的塔吊无法起吊F轴的钢梁,须把中间段的长度适当缩短,缩短1.5-2m;或把钢骨架的截面尺寸减小。后经结构设计人员重新计算,C、F轴处的两道边梁中的劲性钢梁的截面尺寸该为350*800,重量小于3吨。第2页共8页第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共8页2、劲性主梁的高度为1150,模板施工时需设置对拉螺栓,因此,主梁劲性钢骨架的腹板中必须开设Ø14的孔,孔距为700-800,孔中心距梁底600;按设计图纸规定,钢梁穿越框架柱时,柱筋不得被割断,必须在钢骨架上开孔,由于钢骨架的宽度为400,每个柱有约8根钢筋穿过钢骨架,施工难度极大,建议在此部位取消直螺纹连接,改用搭接或绑条焊接;经设计院同意后,个别柱筋该为绑条焊接。四、施工顺序施工方案的编制及审批劲性梁钢骨架制作钢作业支撑平台安装就位支撑排架的搭设劲性钢骨架的安装与校核模板支设施工缝的留置监理验收混凝土浇筑五、劲性梁钢骨架的制作与安装1、劲性梁制作——劲性梁制作时的选材、加工、质量标准参见《建筑施工手册》(第二版)第十六章钢结构工程。本文略。2、劲性梁安装钢骨架进入现场后,应按指定地点根据安装的先后次序依次存放,不得堆放,以免压坏钢骨架上的剪力钉。吊装时,吊点的位置应在距两端1/4梁长处,不得随意设置吊点,以免造成钢骨架发生变形,影响结构受力。安装时,应根据施工方案,由专人指挥、统一协调安排。其他人不得随意更改安装方案。根据工程进度先安装埋入A楼框架柱内的消能段及消能段之间的联系梁,具体安装顺序为:先按柱筋间距在钢骨架的消能段的相应位置开孔,孔洞大小以能穿过柱筋为前提,越小越好,不宜过大,把钢骨架的消能段安放于已经铺设完毕的梁底模上,其位置、标高必须控制...
