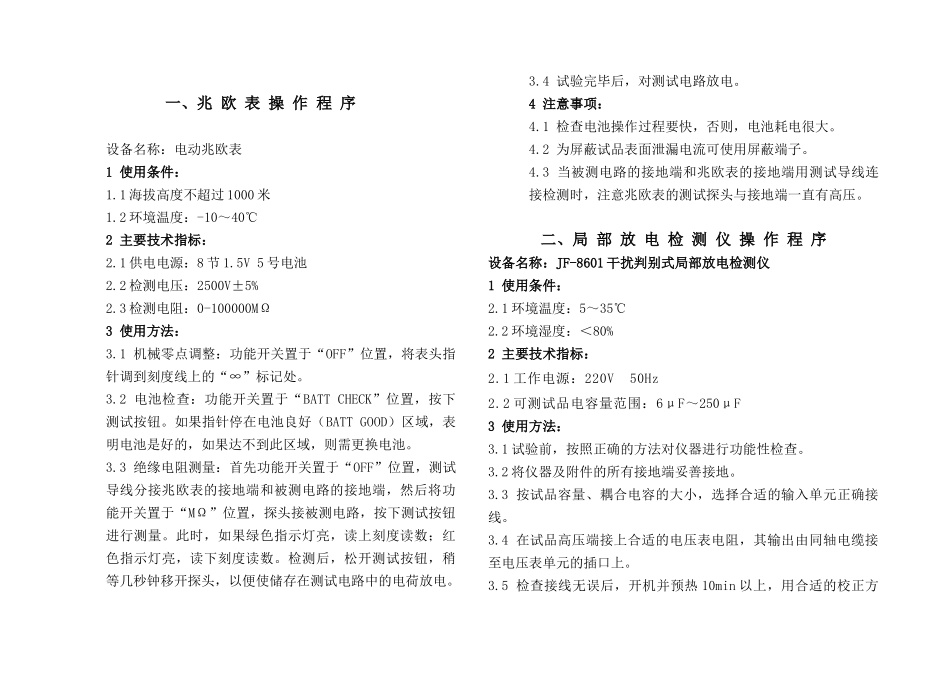

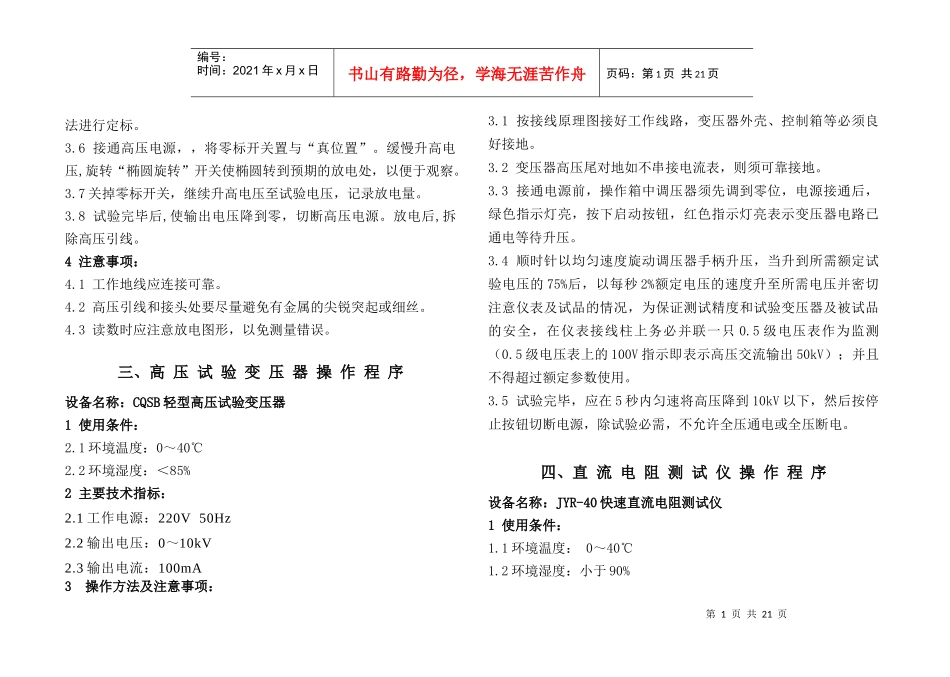

一、兆欧表操作程序设备名称：电动兆欧表1使用条件：1.1海拔高度不超过1000米1.2环境温度：-10～40℃2主要技术指标：2.1供电电源：8节1.5V5号电池2.2检测电压：2500V±5%2.3检测电阻：0-100000MΩ3使用方法：3.1机械零点调整：功能开关置于“OFF”位置，将表头指针调到刻度线上的“∞”标记处。3.2电池检查：功能开关置于“BATTCHECK”位置，按下测试按钮。如果指针停在电池良好（BATTGOOD）区域，表明电池是好的，如果达不到此区域，则需更换电池。3.3绝缘电阻测量：首先功能开关置于“OFF”位置，测试导线分接兆欧表的接地端和被测电路的接地端，然后将功能开关置于“MΩ”位置，探头接被测电路，按下测试按钮进行测量。此时，如果绿色指示灯亮，读上刻度读数；红色指示灯亮，读下刻度读数。检测后，松开测试按钮，稍等几秒钟移开探头，以便使储存在测试电路中的电荷放电。3.4试验完毕后，对测试电路放电。4注意事项：4.1检查电池操作过程要快，否则，电池耗电很大。4.2为屏蔽试品表面泄漏电流可使用屏蔽端子。4.3当被测电路的接地端和兆欧表的接地端用测试导线连接检测时，注意兆欧表的测试探头与接地端一直有高压。二、局部放电检测仪操作程序设备名称：JF-8601干扰判别式局部放电检测仪1使用条件：2.1环境温度：5～35℃2.2环境湿度：＜80%2主要技术指标：2.1工作电源：220V50Hz2.2可测试品电容量范围：6μF～250μF3使用方法：3.1试验前，按照正确的方法对仪器进行功能性检查。3.2将仪器及附件的所有接地端妥善接地。3.3按试品容量、耦合电容的大小，选择合适的输入单元正确接线。3.4在试品高压端接上合适的电压表电阻，其输出由同轴电缆接至电压表单元的插口上。3.5检查接线无误后，开机并预热10min以上，用合适的校正方第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页法进行定标。3.6接通高压电源，，将零标开关置与“真位置”。缓慢升高电压,旋转“椭圆旋转”开关使椭圆转到预期的放电处，以便于观察。3.7关掉零标开关，继续升高电压至试验电压，记录放电量。3.8试验完毕后,使输出电压降到零，切断高压电源。放电后,拆除高压引线。4注意事项：4.1工作地线应连接可靠。4.2高压引线和接头处要尽量避免有金属的尖锐突起或细丝。4.3读数时应注意放电图形，以免测量错误。三、高压试验变压器操作程序设备名称：CQSB轻型高压试验变压器1使用条件：2.1环境温度：0～40℃2.2环境湿度：＜85%2主要技术指标：2.1工作电源：220V50Hz2.2输出电压：0～10kV2.3输出电流：100mA3操作方法及注意事项：3.1按接线原理图接好工作线路，变压器外壳、控制箱等必须良好接地。3.2变压器高压尾对地如不串接电流表，则须可靠接地。3.3接通电源前，操作箱中调压器须先调到零位，电源接通后，绿色指示灯亮，按下启动按钮，红色指示灯亮表示变压器电路已通电等待升压。3.4顺时针以均匀速度旋动调压器手柄升压，当升到所需额定试验电压的75%后，以每秒2%额定电压的速度升至所需电压并密切注意仪表及试品的情况，为保证测试精度和试验变压器及被试品的安全，在仪表接线柱上务必并联一只0.5级电压表作为监测（0.5级电压表上的100V指示即表示高压交流输出50kV）；并且不得超过额定参数使用。3.5试验完毕，应在5秒内匀速将高压降到10kV以下，然后按停止按钮切断电源，除试验必需，不允许全压通电或全压断电。四、直流电阻测试仪操作程序设备名称：JYR-40快速直流电阻测试仪1使用条件：1.1环境温度：0～40℃1.2环境湿度：小于90%第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页2主要技术指标：2.1工作电源：交流220V±10%2.2量程：40A50uΩ～0.5Ω20A100uΩ～1Ω10A200uΩ～2Ω2.3分辨率：0.1μΩ2.4准确级：0.2级3使用方法：用电源线把仪器与外部AC220V电源连接，＋I、－I、＋V、－V端子与试品采用四端法接线。随仪器配套的专用测试钳，已把电流、电位线设计到同一钳口上，试验接线简单方便。仪器测试付程由计直机样制．测试过程为：3.1开机或手动复位：通过按复位键选择所需的工作电流。3.2选择输出电流：仪器开机默...
