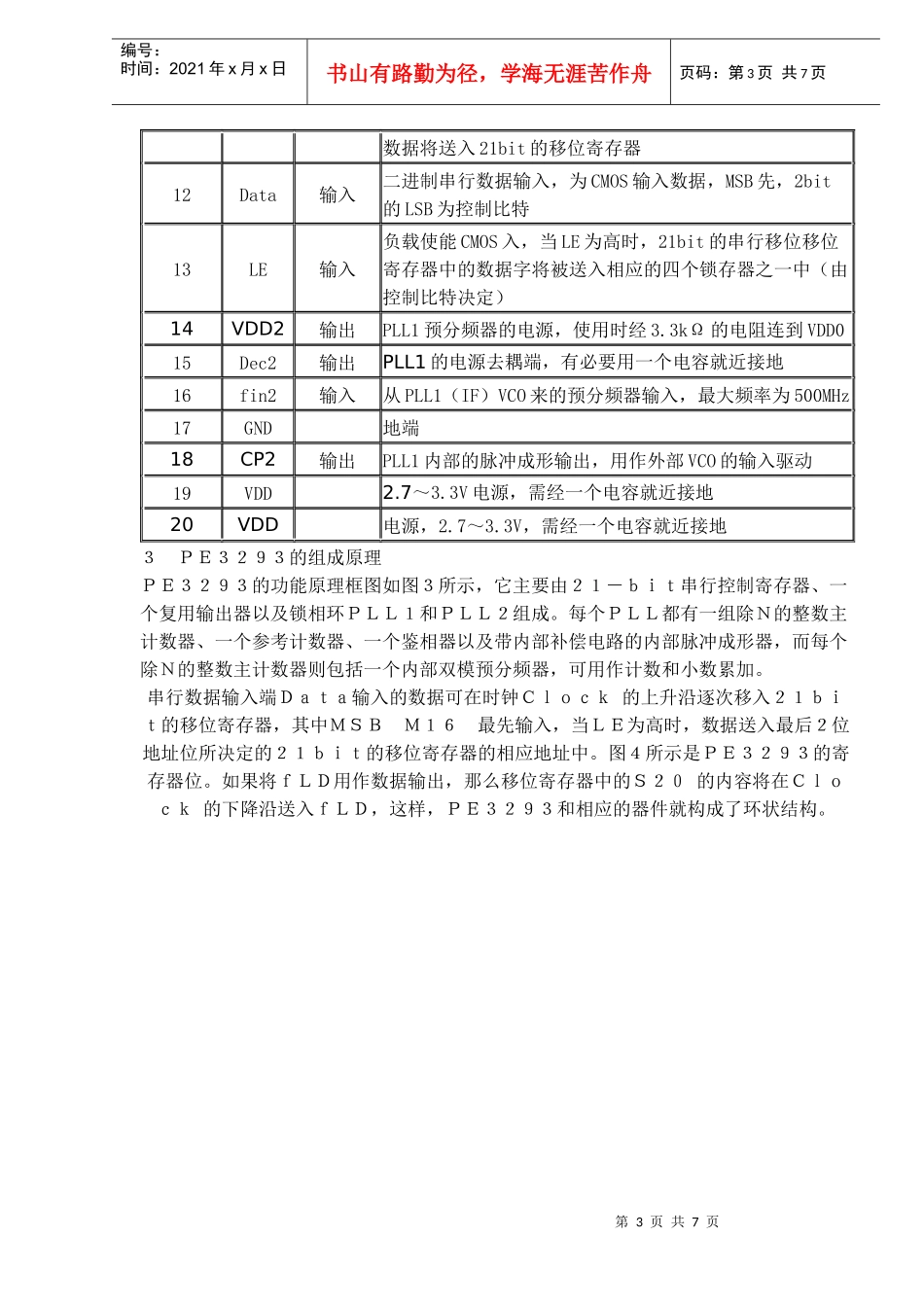

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页高性能锁相环PE3293及其应用摘要：在无线通信中，降低频率合成器的相位噪声和抑制其相应的寄生输出，一直是设计者追求的目标。PE3293是Peregrine公司生产的高性能１.８GHz／550MHz双模整数分频集成锁相环电路，它具有超低的寄生输出。文中介绍了PE3293的特点功能和组成原理，给出了PE3293在频率综合器设计中的应用电路。关键词：频率合成器；相位噪声；寄生输出；PLL；PE3293１引言在无线应用中，相位噪声和寄生输出是频率合成器的关键参数。ＰＨＳ、ＧＳＭ和ＩＳ－５４等相位调制蜂窝系统的ＲＦ系统设计均需要低噪声的频率合成模块，同时频率切换时间和寄生输出的抑制对系统也很重要。频率合成器作为一种高质量的信号源，与电子系统的性能有很大关系。在通信系统中，使用高稳定的信号源，可以充分利用频率资源。实际上，在电子对抗、导航等电子系统中，高指标的信号源会给系统带来良好的性价比，从而为系统设计师提供可靠的技术保障。频率合成主要有直接式、锁相式和直接数字式三种方法。其中直接式频率合成法由于输出的谐波、噪声及寄生频率均难以抑制而较少采用；目前广泛采用的直接数字式频率合成方法也面临输出频率上限难以提高和寄生输出难以抑制两个难题。而锁相式频率合成器是七十年代锁相技术发展和应用的结果，随着集成化程度的越来越高，各种控制电路、程序分频器、鉴频／鉴相器等数字电路目前已可集成到一个芯片中。因此，现在，许多微波和毫米波频率合成器的设计往往采用锁相式的频率合成方法来实现。２ＰＥ３２９３的特点功能２．１主要特点第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页ＰＥ３２９３是Ｐｅｒｅｇｒｉｎｅ公司生产的一款高性能１．８ＧＨｚ／５５０ＭＨｚ双模整数分频集成锁相环，它内部集成了脉冲整形电路、鉴频／鉴相器电路、预分频、程序分频器、÷３２／３３和÷１６／１７两个双模式分频器、控制电路和锁相指示等电路。由于该ＩＣ采用了Ｐｅｒｅｇｒｉｎｅ的ＵＴＳｉＣＭＯＳ专利技术，因此，它的寄生输出成分在整个工作频段内都极低。ＰＥ３２９３具有以下特点：●采用先进的寄生输出抑制技术，具有非常好的相位噪声特性和较高的频率稳定度；●具有÷３２／３３和÷１６／１７两个双模式分频器其中前者的工作频率能达到１．８ＧＨｚ，后者的工作频率能达到５００ＭＨｚ；●功耗很小，采用双环工作模式时，其典型工作电流为４ｍＡ；●工作电压为２．７～３．３Ｖ；●具有２４脚ＢＣＣ和２０脚ＴＳＳＯＰ两种封装形式；●可用于ＰＣＳ基站、ＣＤＭＡ和手持式无线产品中。２．２引脚说明ＰＥ３２９３具有图１和图２所示的两种封装形式其中２４脚ＢＣＣ封装只比２０脚ＴＳＳＯＰ封装多４个保留引脚，其余引脚的引脚定义均相同，表１所列是２０脚ＴＳＳＯＰ封装的引脚定义。表1PE3293（以20脚TSSOP封装为例）的引脚定义序号名称类型功能描述1N/C不连接2VDD电源，2.7～3.3V，需用一个电容就近旁路接地3CP1输出PLL1内部的脉冲成形输出，用作外部VCO的输入驱动4GND地端5fin1输入从PLL1（RR）VCO来的预分频器输入，最大频率为1.8GHz6Dec1PLL1的电源去耦端，有必要用一个电容就近接地7VDD1PLL1预分频器的电源，一般经3.3kΩ的电阻连到VDD8fr输入参考频率输入9GND地端10f0LD输出复用器输出，包括PLL1和PLL2主计数器或参考计数器输出/时钟检测信号，以及移位寄存器移出数据11Clock输入CMOS时钟输入，在时钟信号的上升沿，各种计数器的串行第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页数据将送入21bit的移位寄存器12Data输入二进制串行数据输入，为CMOS输入数据，MSB先，2bit的LSB为控制比特13LE输入负载使能CMOS入，当LE为高时，21bit的串行移位移位寄存器中的数据字将被送入相应的四个锁存器之一中（由控制比特决定）14VDD2输出PLL1预分频器的电源，使用时经3.3kΩ的电阻连到VDD015Dec2输出PLL1的电源去耦端，有必要用一个电容就近接地16fin2输入从PLL1（IF）VCO...
