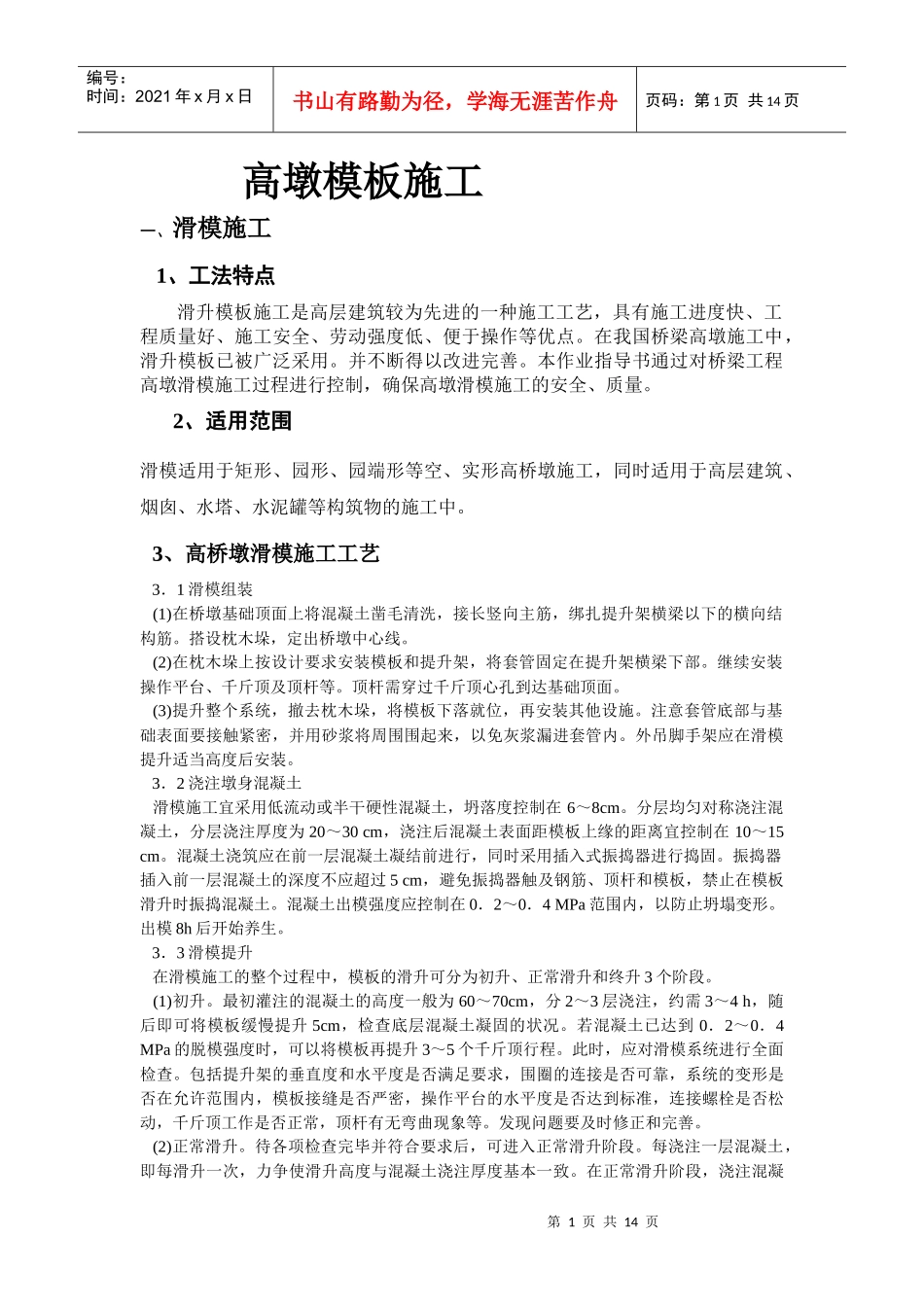

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页高墩模板施工一、滑模施工1、工法特点滑升模板施工是高层建筑较为先进的一种施工工艺，具有施工进度快、工程质量好、施工安全、劳动强度低、便于操作等优点。在我国桥梁高墩施工中，滑升模板已被广泛采用。并不断得以改进完善。本作业指导书通过对桥梁工程高墩滑模施工过程进行控制，确保高墩滑模施工的安全、质量。2、适用范围滑模适用于矩形、园形、园端形等空、实形高桥墩施工，同时适用于高层建筑、烟囱、水塔、水泥罐等构筑物的施工中。3、高桥墩滑模施工工艺3．1滑模组装(1)在桥墩基础顶面上将混凝土凿毛清洗，接长竖向主筋，绑扎提升架横梁以下的横向结构筋。搭设枕木垛，定出桥墩中心线。(2)在枕木垛上按设计要求安装模板和提升架，将套管固定在提升架横梁下部。继续安装操作平台、千斤顶及顶杆等。顶杆需穿过千斤顶心孔到达基础顶面。(3)提升整个系统，撤去枕木垛，将模板下落就位，再安装其他设施。注意套管底部与基础表面要接触紧密，并用砂浆将周围围起来，以免灰浆漏进套管内。外吊脚手架应在滑模提升适当高度后安装。3．2浇注墩身混凝土滑模施工宜采用低流动或半干硬性混凝土，坍落度控制在6～8cm。分层均匀对称浇注混凝土，分层浇注厚度为20～30cm，浇注后混凝土表面距模板上缘的距离宜控制在10～15cm。混凝土浇筑应在前一层混凝土凝结前进行，同时采用插入式振捣器进行捣固。振捣器插入前一层混凝土的深度不应超过5cm，避免振捣器触及钢筋、顶杆和模板，禁止在模板滑升时振捣混凝土。混凝土出模强度应控制在0．2～0．4MPa范围内，以防止坍塌变形。出模8h后开始养生。3．3滑模提升在滑模施工的整个过程中，模板的滑升可分为初升、正常滑升和终升3个阶段。(1)初升。最初灌注的混凝土的高度一般为60～70cm，分2～3层浇注，约需3～4h，随后即可将模板缓慢提升5cm，检查底层混凝土凝固的状况。若混凝土已达到0．2～0．4MPa的脱模强度时，可以将模板再提升3～5个千斤顶行程。此时，应对滑模系统进行全面检查。包括提升架的垂直度和水平度是否满足要求，围圈的连接是否可靠，系统的变形是否在允许范围内，模板接缝是否严密，操作平台的水平度是否达到标准，连接螺栓是否松动，千斤顶工作是否正常，顶杆有无弯曲现象等。发现问题要及时修正和完善。(2)正常滑升。待各项检查完毕并符合要求后，可进入正常滑升阶段。每浇注一层混凝土，即每滑升一次，力争使滑升高度与混凝土浇注厚度基本一致。在正常滑升阶段，浇注混凝第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页土、绑扎钢筋和滑升模板交替进行。一般混凝土浇注和模板滑升速度控制在20cm／h左右正常滑升阶段应分多次慢慢滑升，每次连续滑升高度不宜超过30cm，要经常停下来检查构件与设备是否正常工作。各项作业之间要紧密配合。(3)终升。当模板滑升至离墩顶标高1m左右时，滑模进入终升阶段。此时应放慢滑升速度，并进行准确的抄平和找正工作，保证最后浇注的一层混凝土顶部标高和位置准确。(4)调节坡度。对于墩壁有斜坡的情况，在提升模板的过程中应转动调节丝杆，使桥墩侧面斜坡满足设计要求。3．4绑扎钢筋及竖向筋接长模板每提升一定高度后，即要穿插进行接长顶杆及绑扎钢筋的工作。此项工作应在滑升间隔时间内完成，以免影响施工进度。3．5横隔板施工处理为保证墩身整体稳定性，空心墩身每隔10m设置一道1m厚的横隔板。故施工至横隔板时，需将内模、内吊脚手架等拆除，安装底模，浇筑横隔板，然后重新安装内模、内吊脚手架。3．6滑模拆除通过不断的滑升循环施工，至墩顶后，即可拆除滑模。因桥墩不设爬梯，滑模拆除后，无上下通道，故滑模拆除前必须慎重，尤其是最后一批人员如何返回地面，尤为重要。滑模装置拆除顺序正好同安装顺序相反，原则上先装后拆，后装先拆。为便于最后一批人员返回地面，最后采用外挂吊笼的方法进行拆除。事先已在墩顶预留钢管作滑轮，最后结束时，解除吊笼，钢丝绳通过卷扬机收回(见图3)。3．7线型控制在高墩身滑模施工中，如何控制墩身垂直度、轴线...
