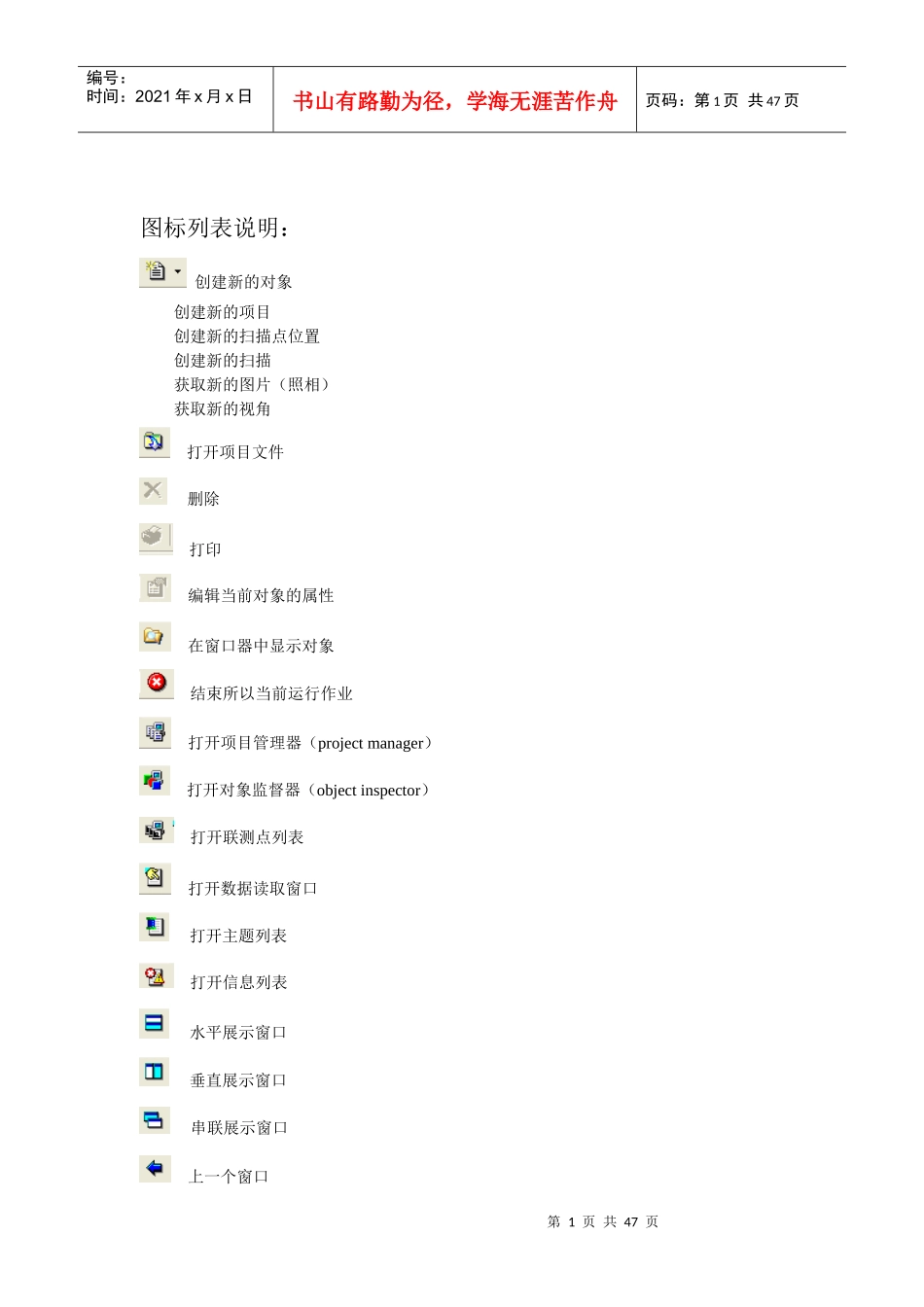

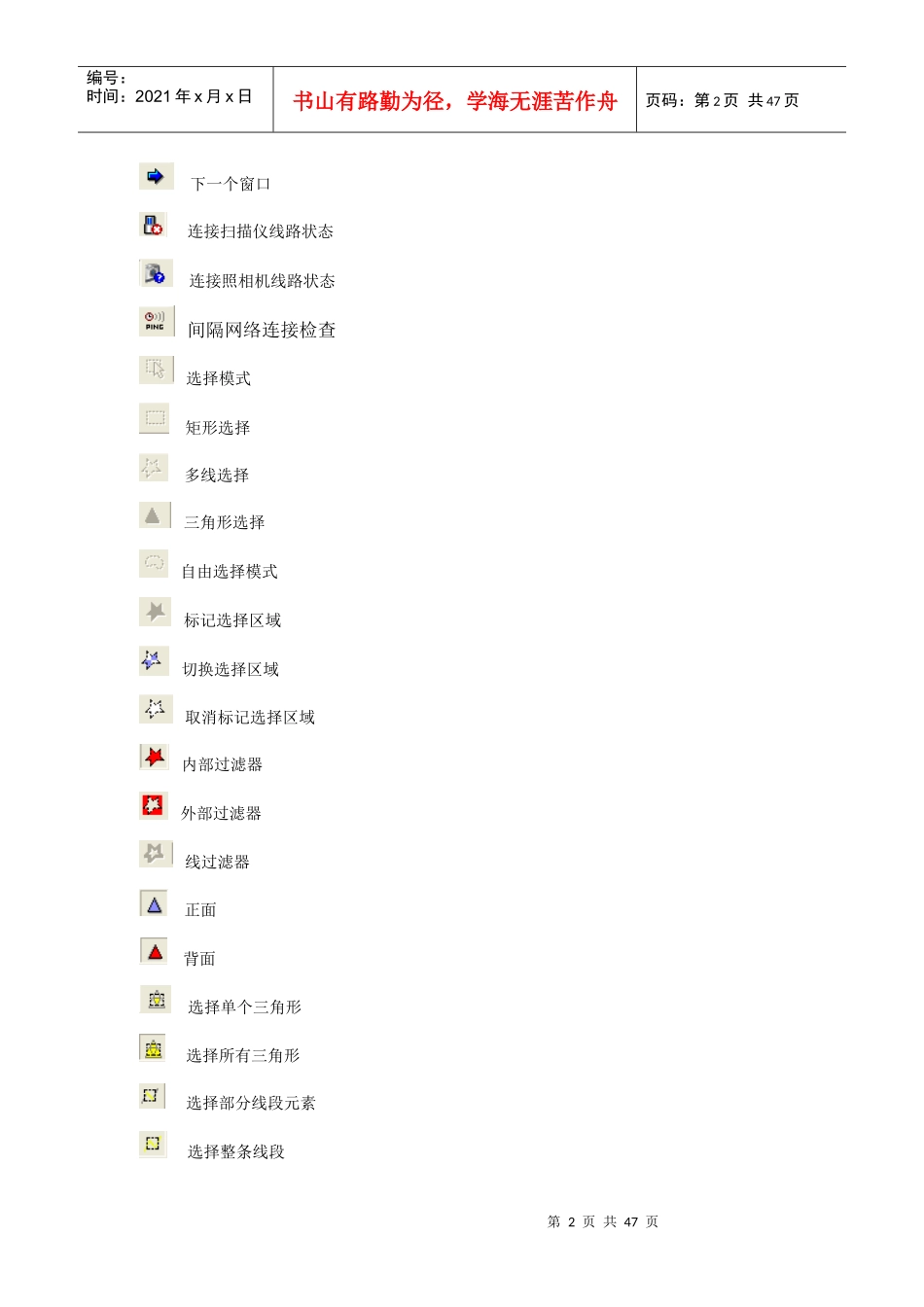

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页图标列表说明：创建新的对象创建新的项目创建新的扫描点位置创建新的扫描获取新的图片（照相）获取新的视角打开项目文件删除打印编辑当前对象的属性在窗口器中显示对象结束所以当前运行作业打开项目管理器（projectmanager）打开对象监督器（objectinspector）打开联测点列表打开数据读取窗口打开主题列表打开信息列表水平展示窗口垂直展示窗口串联展示窗口上一个窗口第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页下一个窗口连接扫描仪线路状态连接照相机线路状态间隔网络连接检查选择模式矩形选择多线选择三角形选择自由选择模式标记选择区域切换选择区域取消标记选择区域内部过滤器外部过滤器线过滤器正面背面选择单个三角形选择所有三角形选择部分线段元素选择整条线段第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页选择面元素模式反选取消移动选择的三角形移动选择的线段删除选择区域删除选择区域并建立……隐藏选择区域只显示选择区域显示所有三角选择的区域标准（平面）三角测量极面三角测量平滑、降低数据修改法线三角形法线翻转正面背面基本设置查看选择模式保存图像（相机）建立新的多线对象建立新的点对象建立新的边缘第4页共47页第3页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共47页建立新的球面对象用中心点和半径的模式用中心点到表面点的模式用2个表面点的模式建立新的面状对象建立截面对象建立新的联测点一．相机参数调整1.点击project—new新建一个扫描工程实例：2.右击左侧编辑栏的calibration,在弹出的对话框中，选择第二项，即newcemaracalibration(wirard)：第5页共47页第4页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共47页3.在新的对话框中，可以选定客户仪器自配置相机型号、配置镜头型号。点击OK。点击next，得到下一步设置相机镜头型号：第6页共47页第5页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共47页点击next，得到下一步设置相机和镜头的序列号，可用x代替：点击OK，此时会在左侧编辑框中的calibration-camera二级菜单中出第7页共47页第6页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共47页现新的相机参数图框：4.右击左侧编辑框的mounting菜单，选择newmounting选项。这时，会出现新的安装图标：5.在左侧编辑框中右击scnas，建立新的扫描站和扫描工程：.在弹出的对话框中的instrument选项选择仪器型号；右击扫描站，在弹出的新对话框中，选中distance前面的方框（表示在10m的距离处的扫描点间隔），startangle和stopangle设定起始角。第8页共47页第7页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共47页点击OK。此时将得到扫描数据视图：6.点击左侧编辑框中的扫描数据图标，在出现的方框中选择findreflectors。在弹出的新对话框中thresholddetection设定反射率。并且把deleteexistingtiepointsoftiepointlist前面的方框选中。第9页共47页第8页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共47页此时将会出现以下界面：7.双击扫描数据的图标，选择在出现的对话框中选择2D显示模式：第10页共47页第9页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共47页8.在新打开的二维视图中点击按钮，在下拉框中选择第一项，showTPLSOCS：此时，二维视图将出现仪器扫描点的坐标：第11页共47页第10页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共47页如果有地物的反射率较高，可能会造成干扰点，此时在二维视图中，按住shift键，点鼠标选中，此点将变为红色：同时，在TPL的列表中将出现对应的该点的属性：第12页共47页第11页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共47页...
