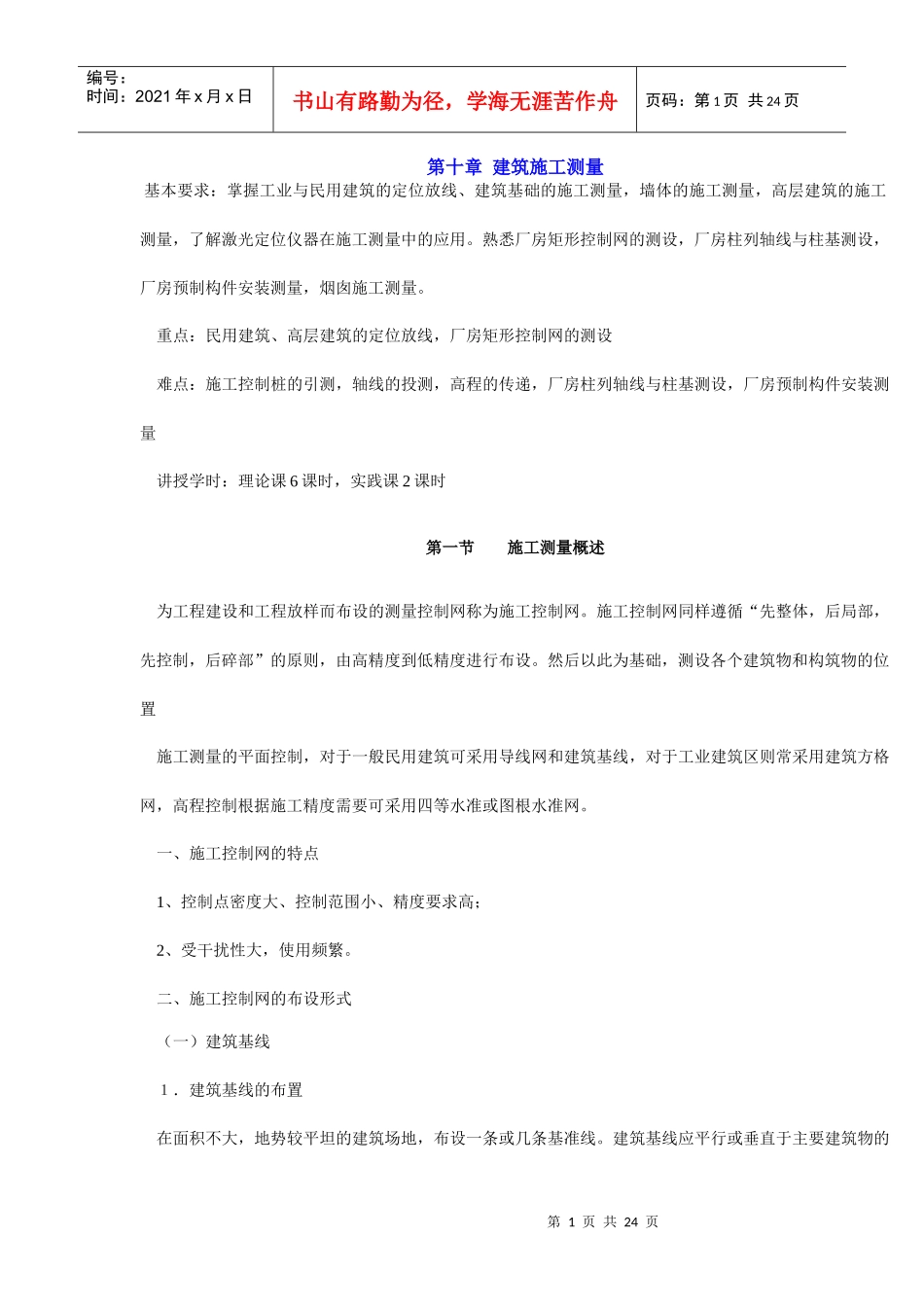

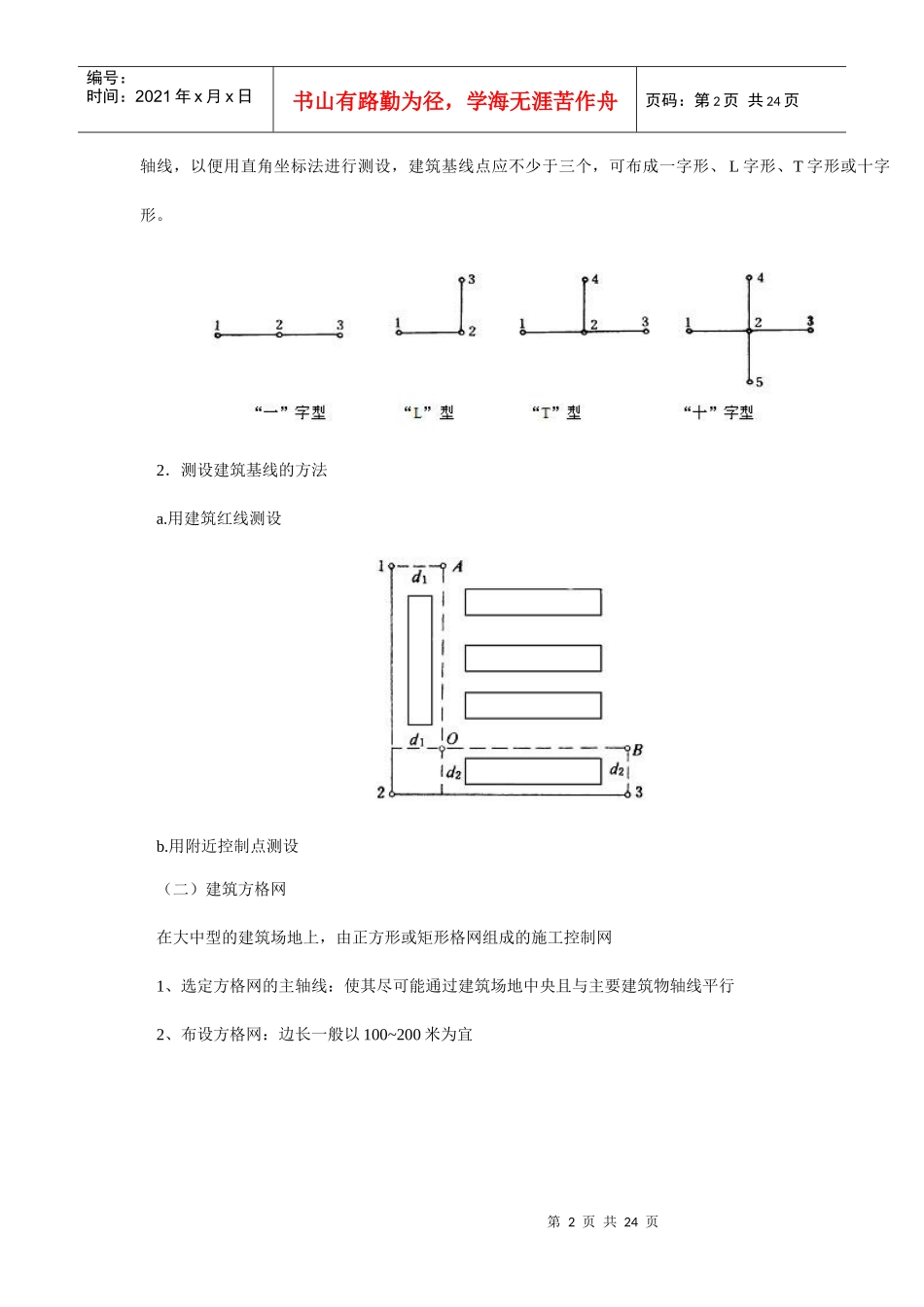

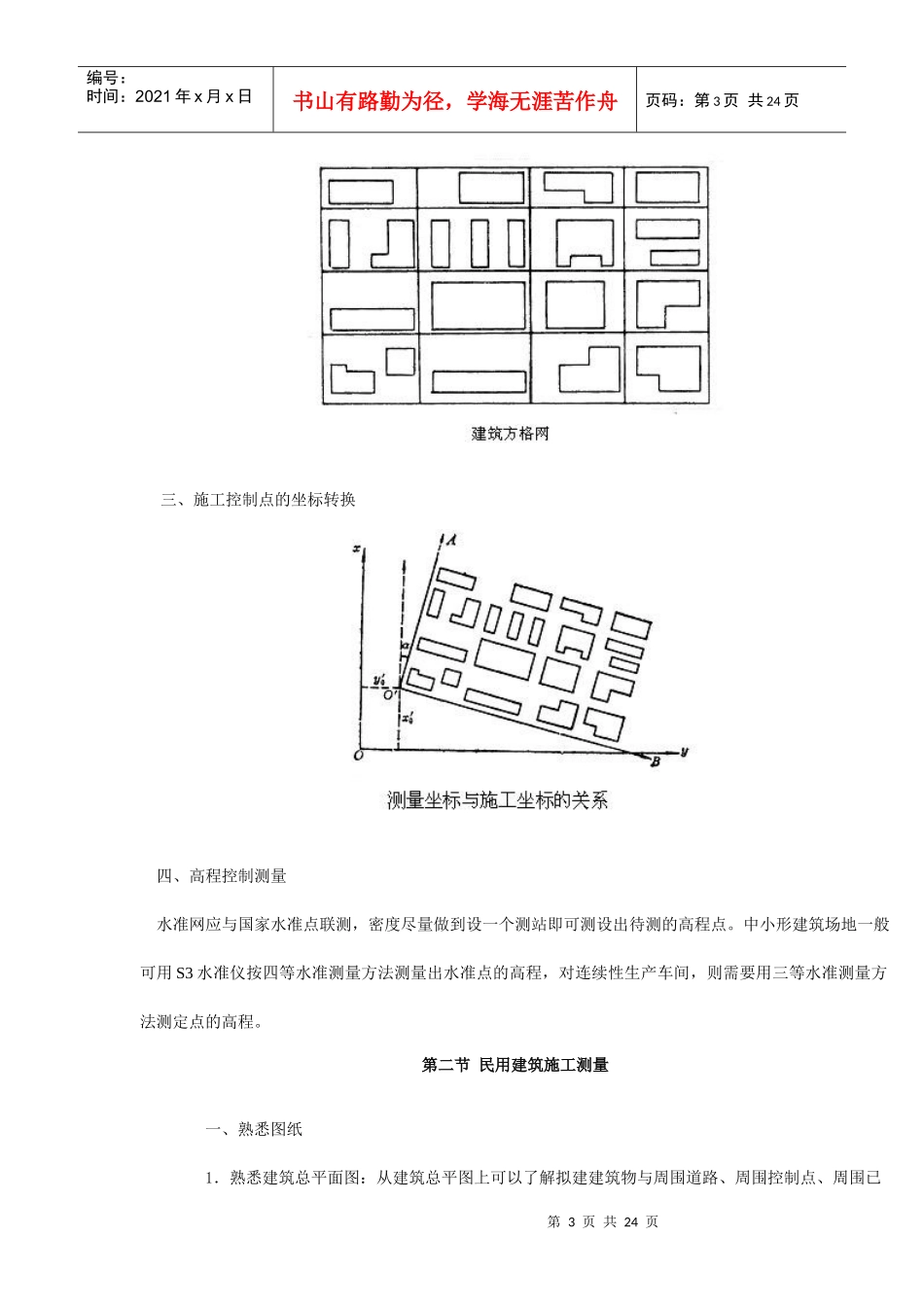

第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页第十章建筑施工测量基本要求：掌握工业与民用建筑的定位放线、建筑基础的施工测量，墙体的施工测量，高层建筑的施工测量，了解激光定位仪器在施工测量中的应用。熟悉厂房矩形控制网的测设，厂房柱列轴线与柱基测设，厂房预制构件安装测量，烟囱施工测量。重点：民用建筑、高层建筑的定位放线，厂房矩形控制网的测设难点：施工控制桩的引测，轴线的投测，高程的传递，厂房柱列轴线与柱基测设，厂房预制构件安装测量讲授学时：理论课6课时，实践课2课时第一节施工测量概述为工程建设和工程放样而布设的测量控制网称为施工控制网。施工控制网同样遵循“先整体，后局部，先控制，后碎部”的原则，由高精度到低精度进行布设。然后以此为基础，测设各个建筑物和构筑物的位置施工测量的平面控制，对于一般民用建筑可采用导线网和建筑基线，对于工业建筑区则常采用建筑方格网，高程控制根据施工精度需要可采用四等水准或图根水准网。一、施工控制网的特点1、控制点密度大、控制范围小、精度要求高；2、受干扰性大，使用频繁。二、施工控制网的布设形式（一）建筑基线１．建筑基线的布置在面积不大，地势较平坦的建筑场地，布设一条或几条基准线。建筑基线应平行或垂直于主要建筑物的第2页共24页第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页轴线，以便用直角坐标法进行测设，建筑基线点应不少于三个，可布成一字形、L字形、T字形或十字形。2．测设建筑基线的方法a.用建筑红线测设b.用附近控制点测设（二）建筑方格网在大中型的建筑场地上，由正方形或矩形格网组成的施工控制网1、选定方格网的主轴线：使其尽可能通过建筑场地中央且与主要建筑物轴线平行2、布设方格网：边长一般以100~200米为宜第3页共24页第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共24页三、施工控制点的坐标转换四、高程控制测量水准网应与国家水准点联测，密度尽量做到设一个测站即可测设出待测的高程点。中小形建筑场地一般可用S3水准仪按四等水准测量方法测量出水准点的高程，对连续性生产车间，则需要用三等水准测量方法测定点的高程。第二节民用建筑施工测量一、熟悉图纸1．熟悉建筑总平面图：从建筑总平图上可以了解拟建建筑物与周围道路、周围控制点、周围已第4页共24页第3页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共24页有建筑物之间的尺寸关系，是测定建筑物位置和高程的重要依据。2．熟悉底层以及各标准层平面图：建筑物的底层和标准层均标明了楼层内部各轴线之间的尺寸关系，是测设建筑物细部轴线的依据。3．熟悉基础平面图以及基础详图：基础平面图和基础详图标明了基础的形式、基础的平面布置、基础中心或中线的位置、基础边线与定位轴线之间的尺寸关系，基础横断面的形状和大小、以及基础不同部位的设计高程，是测设基槽开挖边线和开挖深度的依据。4．熟悉立面图和剖面图：立面图和剖面图标明了室内地坪、门窗、楼梯平台、楼板和屋面等的第5页共24页第4页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共24页高程，是测设建筑物各部位高程位置的依据。二、现场踏勘为了摸清情况，熟悉施工现场，了解现场已有控制点情况，确定测设方案，必须到现场进行踏勘。三、确定测设方案和准备测设数据在熟悉图纸、掌握施工计划和施工进度的基础上，结合现场踏勘的实际情况，拟订施测方案。包括测设方法、测设数据计算和绘制测设草图。四、建筑物的定位和放线（一）建筑物的定位根据设计条件，将建筑物外廓的各轴线交点测设到地面上，作为基础放线和细部放线的依据。1、根据控制点的坐标定位在场地附近如果有测量控制点可以利用，可根据控制点及建筑物定位点的设计坐标，反算出角度或距离后，因地制宜采用极坐标法或角度交会法将建筑物的定位点测设到地面上。第6页共24页第5页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共24页2、根据建筑方格网和建筑...
