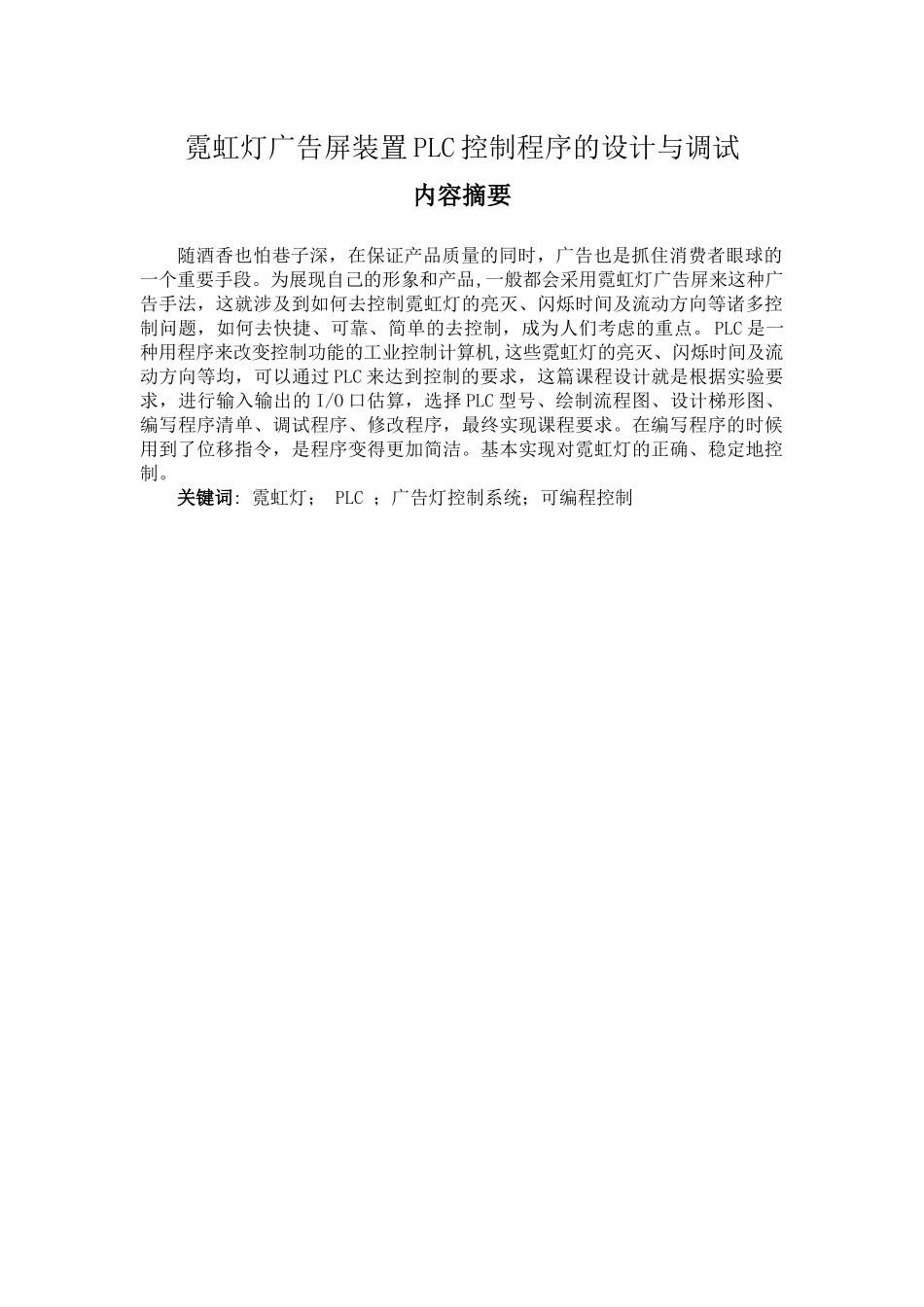

霓虹灯广告屏装置PLC控制程序的设计与调试内容摘要随酒香也怕巷子深，在保证产品质量的同时，广告也是抓住消费者眼球的一个重要手段。为展现自己的形象和产品,一般都会采用霓虹灯广告屏来这种广告手法，这就涉及到如何去控制霓虹灯的亮灭、闪烁时间及流动方向等诸多控制问题，如何去快捷、可靠、简单的去控制，成为人们考虑的重点。PLC是一种用程序来改变控制功能的工业控制计算机,这些霓虹灯的亮灭、闪烁时间及流动方向等均，可以通过PLC来达到控制的要求，这篇课程设计就是根据实验要求，进行输入输出的I/O口估算，选择PLC型号、绘制流程图、设计梯形图、编写程序清单、调试程序、修改程序，最终实现课程要求。在编写程序的时候用到了位移指令，是程序变得更加简洁。基本实现对霓虹灯的正确、稳定地控制。关键词:霓虹灯；PLC；广告灯控制系统；可编程控制目录第1章引言…………………………………………………………1第2章硬件设计……………………………………………………32.1控制要求……………………….…………………...………32.2功能图………………………………….……………………………42.3系统接线图设计……………………………….……………...42.4控制系统流程图………………….…………………………...52.5I/O分配表………………………………..……………..……82.6I/O接线图…………………………………..…………………………9第3章软件设计………………….………...………………………103.1梯形图的设计………………………………………………....………113.2梯形图…………………………………………………………………12第4章系统调试……………………………………………………29结论……………………………………………………………………30设计总结………………………………………………………………31谢辞……………………………………………………………………32参考文献………………………………………………………………33第1章引言随着PLC技术的发展，PLC产品的种类也越来越多。不同型号的PLC，其结构形式、指令系统、编程方式、价格等也各有不同，适用的场合也各有侧重。因此，合理选用PLC，对于提高PLC控制系统的技术经济指针有着重要意义。PLC的选择主要应从PLC的机型、容量、I/O模块、电源模块、特殊功能模块、通信联网能力等方面加以综合考虑。PLC机型的选择：PLC机型选择的基本原则是在满足功能要求及保证可靠、维护方便的前提下，力争最佳的性能价格比。选择时主要考虑以下几点：合理的结构型式：PLC主要有整体式和模块式两种结构型式。整体式PLC的每一个I／O点的平均价格比模块式的便宜，且体积相对较小,一般用于系统工艺过程较为固定的小型控制系统中；而模块式PLC的功能扩展灵活方便,在I／O点数、输入点数与输出点数的比例、I／O模块的种类等方面选择余地大，且维修方便，一般于较复杂的控制系统。安装方式的选择：PLC系统的安装方式分为集中式、远程I／O式以及多台PLC联网的分布式。集中式不需要设置驱动远程I／O硬件，系统反应快、成本低；远程I／O式适用于大型系统，系统的装置分布范围很广，远程I／O可以分散安装在现场装置附近，联机短，但需要增设驱动器和远程I／O电源；多台PLC联网的分布式适用于多台设备分别独立控制，又要相互联系的场合，可以选用小型PLC，但必须要附加通讯模块。相应的功能要求：一般小型(低档)PLC具有逻辑运算、定时、计数等功能，对于只需要开关量控制的设备都可满足。对于以开关量控制为主，带少量模拟量控制的系统，可选用能带A／D和D／A转换单元，具有加减算术运算、数据传送功能的增强型低档PLC。对于控制较复杂，要求实现PID运算、死循环控制、通信联网等功能，可视控制规模大小及复杂程度，选用中档或高档PLC。但是中、高档PLC价格较贵，一般用于大规模程控和集散控制系统等场合。响应速度要求：PLC是为工业自动化设计的通用控制器，不同档次PLC的响应速度一般都能满足其应用范围内的需要。如果要跨范围使用PLC，或者某些功能或信号有特殊的速度要求时，则应该慎重考虑PLC的响应速度，可选用具有高速I／O处...
