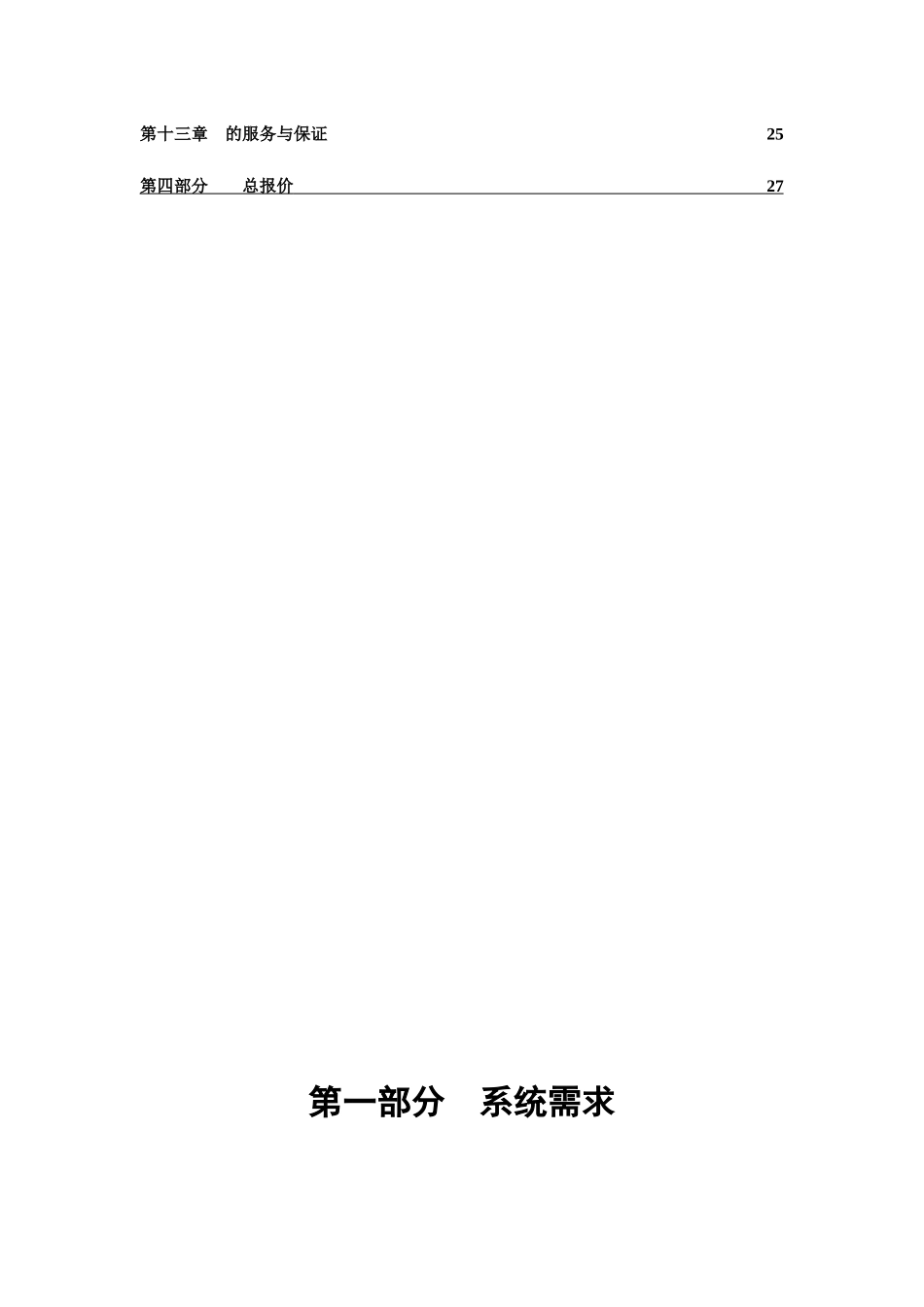

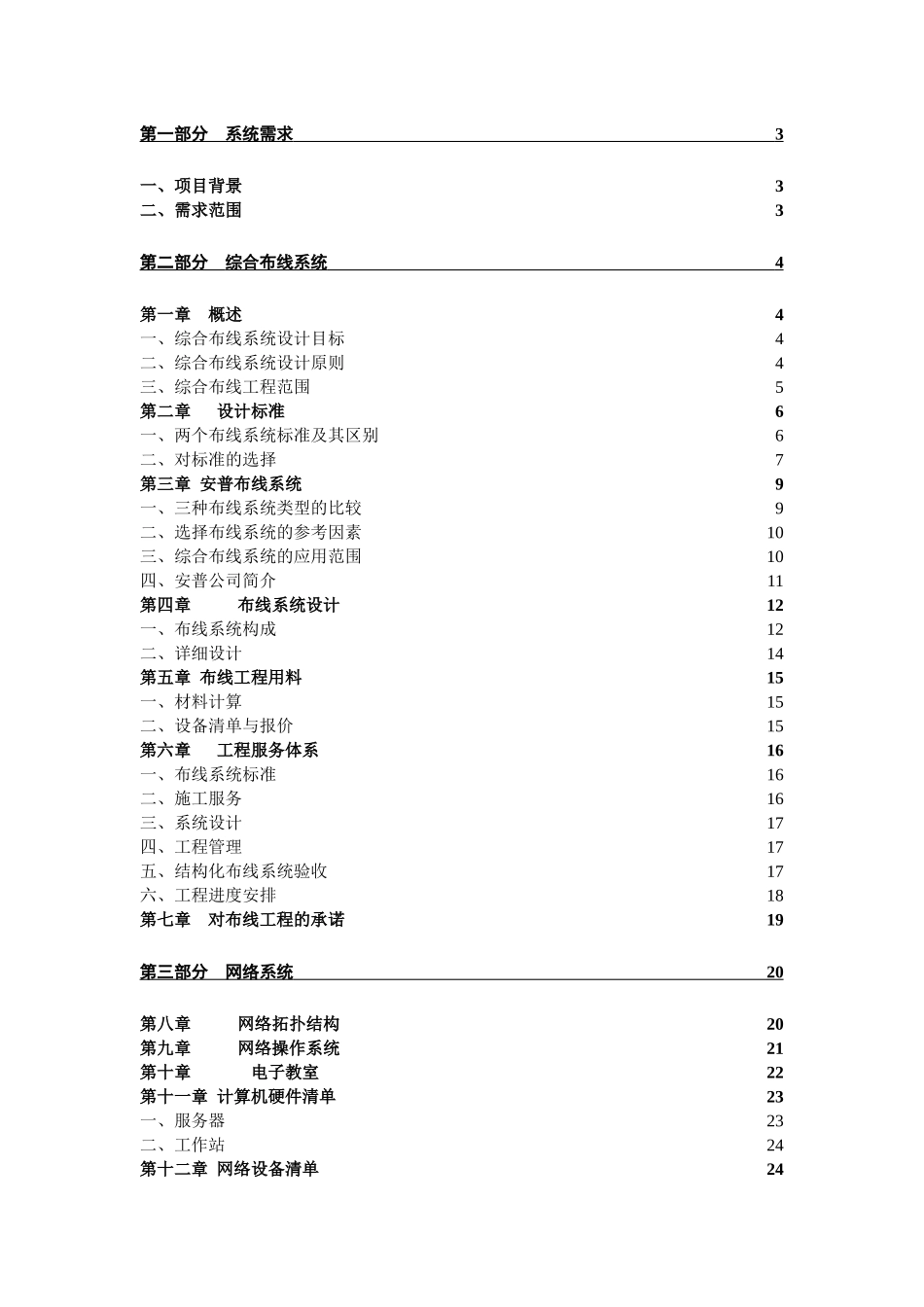

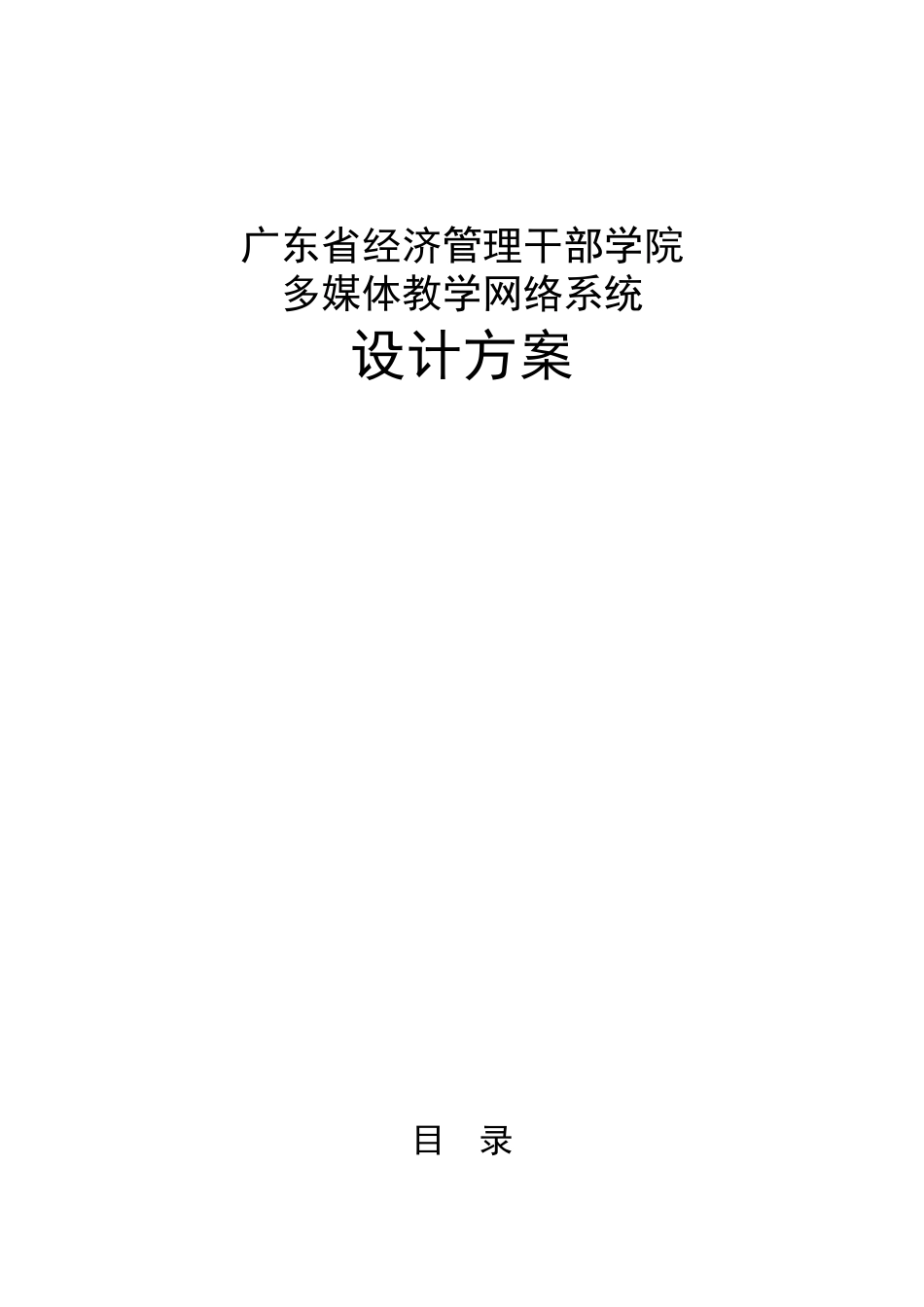

广东省经济管理干部学院多媒体教学网络系统设计方案目录第一部分系统需求3一、项目背景3二、需求范围3第二部分综合布线系统4第一章概述4一、综合布线系统设计目标4二、综合布线系统设计原则4三、综合布线工程范围5第二章设计标准6一、两个布线系统标准及其区别6二、对标准的选择7第三章安普布线系统9一、三种布线系统类型的比较9二、选择布线系统的参考因素10三、综合布线系统的应用范围10四、安普公司简介11第四章布线系统设计12一、布线系统构成12二、详细设计14第五章布线工程用料15一、材料计算15二、设备清单与报价15第六章工程服务体系16一、布线系统标准16二、施工服务16三、系统设计17四、工程管理17五、结构化布线系统验收17六、工程进度安排18第七章对布线工程的承诺19第三部分网络系统20第八章网络拓扑结构20第九章网络操作系统21第十章电子教室22第十一章计算机硬件清单23一、服务器23二、工作站24第十二章网络设备清单24第十三章的服务与保证25第四部分总报价27第一部分系统需求一、项目背景广东省经济管理干部学院需要建立一个多媒体教学、科研实验室，要求实现双向教学的多媒体教学信息网络系统，因此需要进行综合的布线系统建设和网络系统建设，这是项目提出的背景。二、需求范围建立一个完善的计算机多媒体教学网络系统涉及网络布线系统、网络系统等方面，下面就此给出系统方案。第二部分综合布线系统第一章概述一、综合布线系统设计目标建立一套完整、高效可靠、技术先进、符合国际标准的结构化综合布线系统，以满足广东省经济管理干部学院内部大量信息高速可靠传输的要求是本方案设计的目标。二、综合布线系统设计原则※标准化：布线系统的设计采用成熟的国际标准或工业标准，以便于维护和将来的扩充、发展。※先进性：布线系统的设计目标决定了系统既要反映当前水平，又具有发展潜力。同时布线系统又是在规定时间内要投入使用的一项实际工程，因此涉及的概念，技术和设备必须是十分成熟和先进的。※灵活性：布线系统要具有开放性和灵活性。一方面布线系统要能适应不同用途要求(如语音和数据传输)，同时也能够支持不同厂家的设备。※可靠性：布线系统是计算机网络信息传递的通道，要保证信息可靠的传递，必须要有可靠的布线系统。※可扩充性：布线系统应具有10年以上的使用寿命，而信息技术的发展是突飞猛进的，因此在设计的同时，应充分考虑其本身的扩展能力，以满足将来的发展。※经济性：在满足上述原则的基础上，还应当遵循“少花钱，多办事”的原则，使有限的投资发挥最大的效用。三、综合布线工程范围综合布线系统是一项实践性很强的技术。完善的布线系统工程必须完成六个方面的工作：方案论证、系统选择、工程施工、系统验收、文档说明和应用培训。方案论证：针对用户的应用功能和建筑特征，尤其是在未来十五至二十年内业务发展的趋势，根据ISO11801或EIA/TIA568国际标准提出合理的设计方案。系统选择：根据应用的特点，选择满足应用条件的性能价格比最佳的系统产品。工程施工：需要完善的施工设计图纸，有经验的工程施工队，严格的质量控制管理措施，明晰的施工进展计划，高质量地完成工程施工。系统验收：在系统施工完成之后，需要对工程作全面的验收测试，测试应明确测试程序、测试方法、测试设备、测试参数、结果确认和质量保证体系申请等环节。文档说明：文档是用户日后应用和维护布线系统的重要依据，完整的文档系统应包括施工图纸、施工记录、测试报告、产品说明、接线代码和标识等。系统培训：除由厂商提供的产品培训之外，工程承包商应对工程的应用和维护向用户方技术人员作出详尽的解释，并指导其在现场操作。第二章设计标准一、两个布线系统标准及其区别目前，在谈及布线系统时，人们常引用两个标准，一个是ISO11801标准，另一个是EIA/TIA568A标准。ISO11801标准是由国际标准化组织颁布的综合布线系统国际标准，EIA/TIA568A标准是由美国电子工业协会和电气工业协会颁布的综合布线系统国家标准。这两个标准在规范布线系统设计原理方面是相同的，但在适用的范围和技术指标方面却有所不同，具体介绍如下：标准规范了布线系统设计四个方面的要求...
