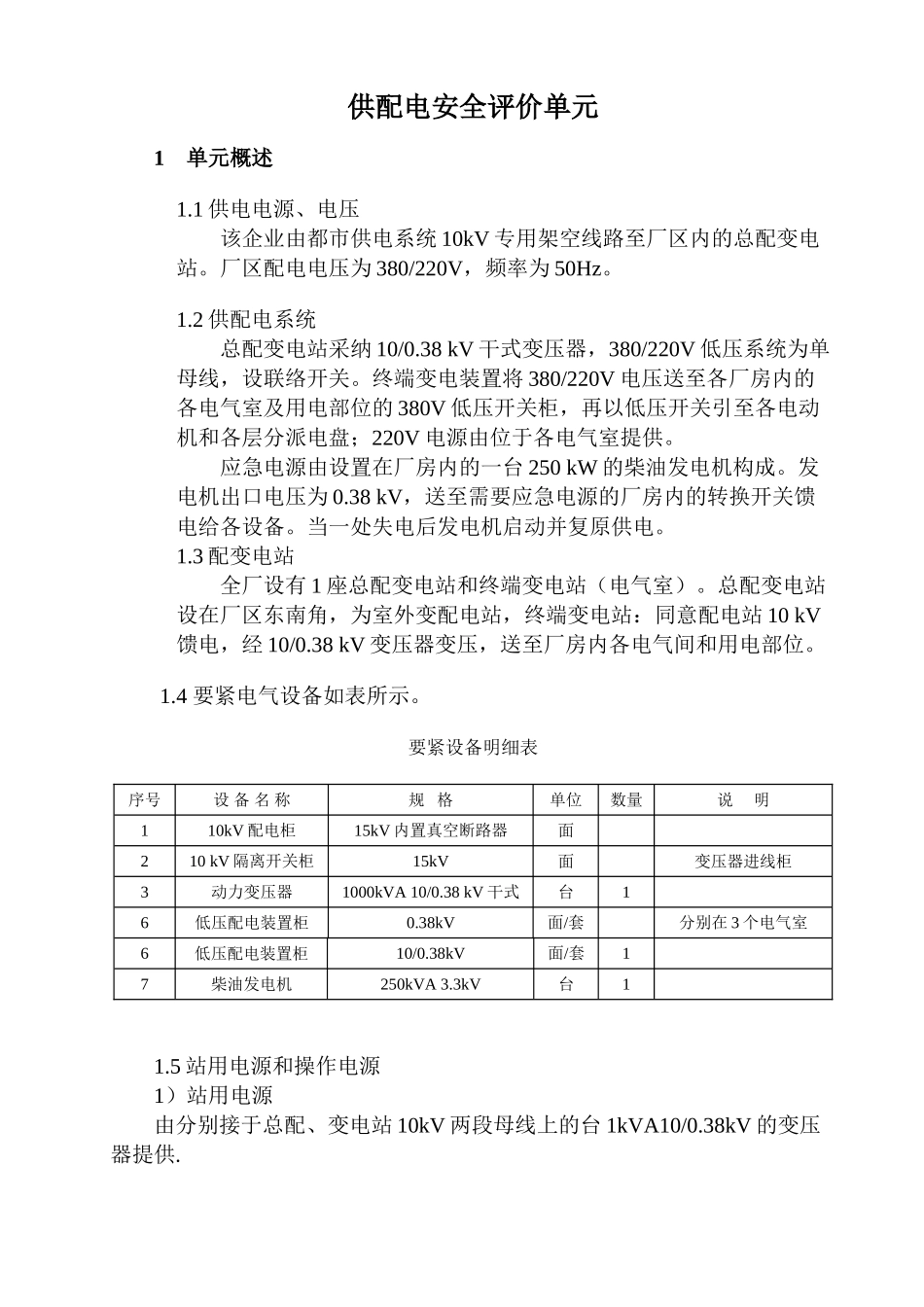

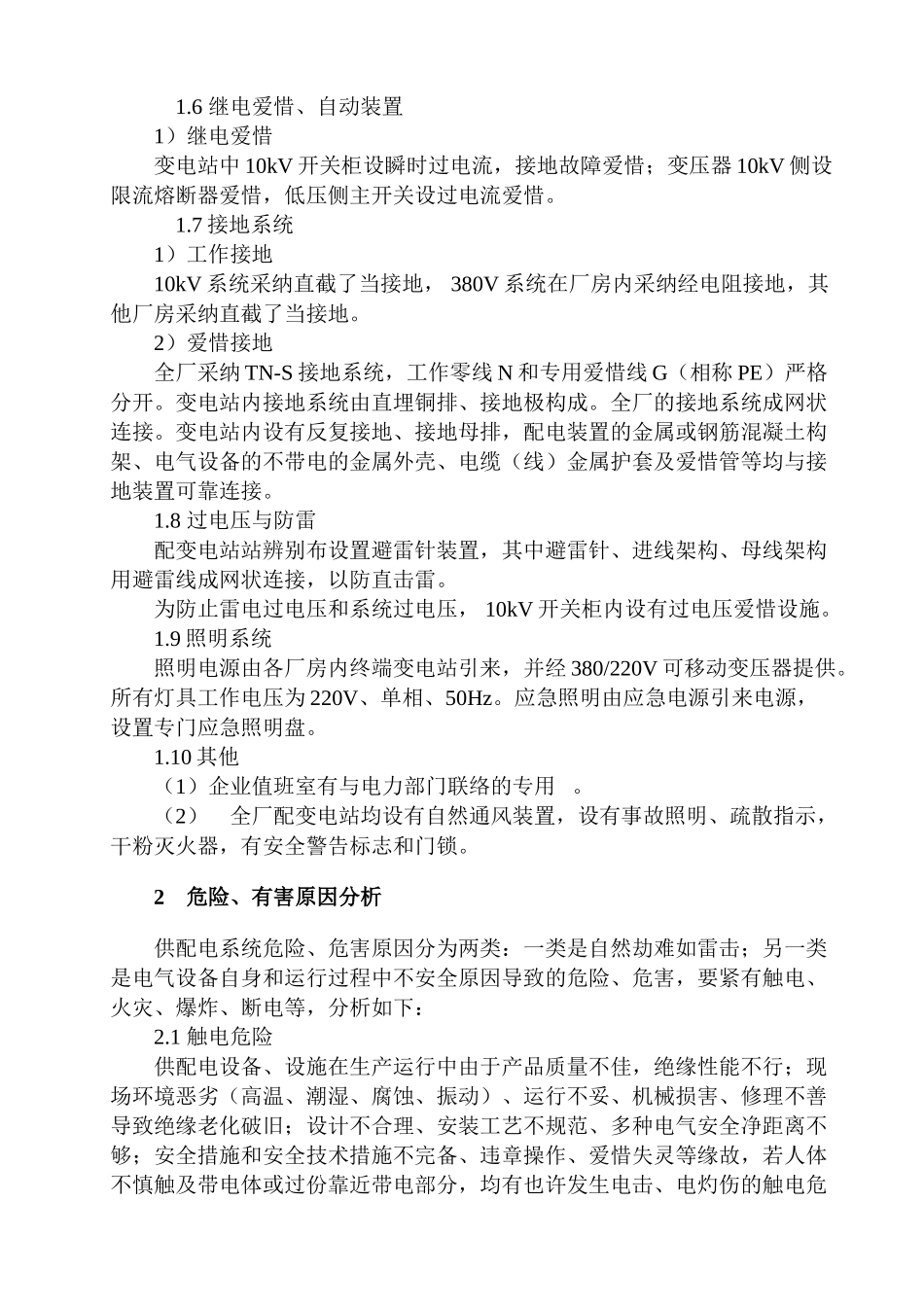

供配电安全评价单元1单元概述1.1供电电源、电压该企业由都市供电系统10kV专用架空线路至厂区内的总配变电站。厂区配电电压为380/220V，频率为50Hz。1.2供配电系统总配变电站采纳10/0.38kV干式变压器，380/220V低压系统为单母线，设联络开关。终端变电装置将380/220V电压送至各厂房内的各电气室及用电部位的380V低压开关柜，再以低压开关引至各电动机和各层分派电盘；220V电源由位于各电气室提供。应急电源由设置在厂房内的一台250kW的柴油发电机构成。发电机出口电压为0.38kV，送至需要应急电源的厂房内的转换开关馈电给各设备。当一处失电后发电机启动并复原供电。1.3配变电站全厂设有1座总配变电站和终端变电站（电气室）。总配变电站设在厂区东南角，为室外变配电站，终端变电站：同意配电站10kV馈电，经10/0.38kV变压器变压，送至厂房内各电气间和用电部位。1.4要紧电气设备如表所示。要紧设备明细表序号设备名称规格单位数量说明110kV配电柜15kV内置真空断路器面210kV隔离开关柜15kV面变压器进线柜3动力变压器1000kVA10/0.38kV干式台16低压配电装置柜0.38kV面/套分别在3个电气室6低压配电装置柜10/0.38kV面/套17柴油发电机250kVA3.3kV台11.5站用电源和操作电源1）站用电源由分别接于总配、变电站10kV两段母线上的台1kVA10/0.38kV的变压器提供.1.6继电爱惜、自动装置1）继电爱惜变电站中10kV开关柜设瞬时过电流，接地故障爱惜；变压器10kV侧设限流熔断器爱惜，低压侧主开关设过电流爱惜。1.7接地系统1）工作接地10kV系统采纳直截了当接地，380V系统在厂房内采纳经电阻接地，其他厂房采纳直截了当接地。2）爱惜接地全厂采纳TN-S接地系统，工作零线N和专用爱惜线G（相称PE）严格分开。变电站内接地系统由直埋铜排、接地极构成。全厂的接地系统成网状连接。变电站内设有反复接地、接地母排，配电装置的金属或钢筋混凝土构架、电气设备的不带电的金属外壳、电缆（线）金属护套及爱惜管等均与接地装置可靠连接。1.8过电压与防雷配变电站站辨别布设置避雷针装置，其中避雷针、进线架构、母线架构用避雷线成网状连接，以防直击雷。为防止雷电过电压和系统过电压，10kV开关柜内设有过电压爱惜设施。1.9照明系统照明电源由各厂房内终端变电站引来，并经380/220V可移动变压器提供。所有灯具工作电压为220V、单相、50Hz。应急照明由应急电源引来电源，设置专门应急照明盘。1.10其他（1）企业值班室有与电力部门联络的专用。（2）全厂配变电站均设有自然通风装置，设有事故照明、疏散指示，干粉灭火器，有安全警告标志和门锁。2危险、有害原因分析供配电系统危险、危害原因分为两类：一类是自然劫难如雷击；另一类是电气设备自身和运行过程中不安全原因导致的危险、危害，要紧有触电、火灾、爆炸、断电等，分析如下：2.1触电危险供配电设备、设施在生产运行中由于产品质量不佳，绝缘性能不行；现场环境恶劣（高温、潮湿、腐蚀、振动）、运行不妥、机械损害、修理不善导致绝缘老化破旧；设计不合理、安装工艺不规范、多种电气安全净距离不够；安全措施和安全技术措施不完备、违章操作、爱惜失灵等缘故，若人体不慎触及带电体或过份靠近带电部分，均有也许发生电击、电灼伤的触电危险。专门是高压设备和线路，因其电压值高，电场强度大，触电的潜在危险更大。2.2火灾、爆炸危险多种高下压配电装置、电气设备、电器、照明设施、电缆、电气线路等，假如安装不妥、外部火源移近、运行中正常的闭合与分断、不正常运行的过负荷、短路、过电压、接地故障、接触不良等，均可产生电气火花、电弧或者过热，若防护不妥，也许发生电气火灾或引燃周围的可燃物质，导致火灾事故；在有过载电流流过时，还也许使导线（含母线、开关）过热，金属迅速气化而引起爆炸；充油电气设备（油浸电力变压器、电压互感器等）火灾危险性更大，尚有也许引起爆炸。2.3雷击危险室外变电站变配电装置、配线（缆）、构架、箱式配电站及电气室均有遭受雷击的也许。若防雷设计不合理、施工不规范、接地电阻值不符合规范规定，则雷电过电压在雷电波及范围内会严峻破坏建筑物及设备设施，并也许危及人身安全乃至有致命的危险，庞大...
