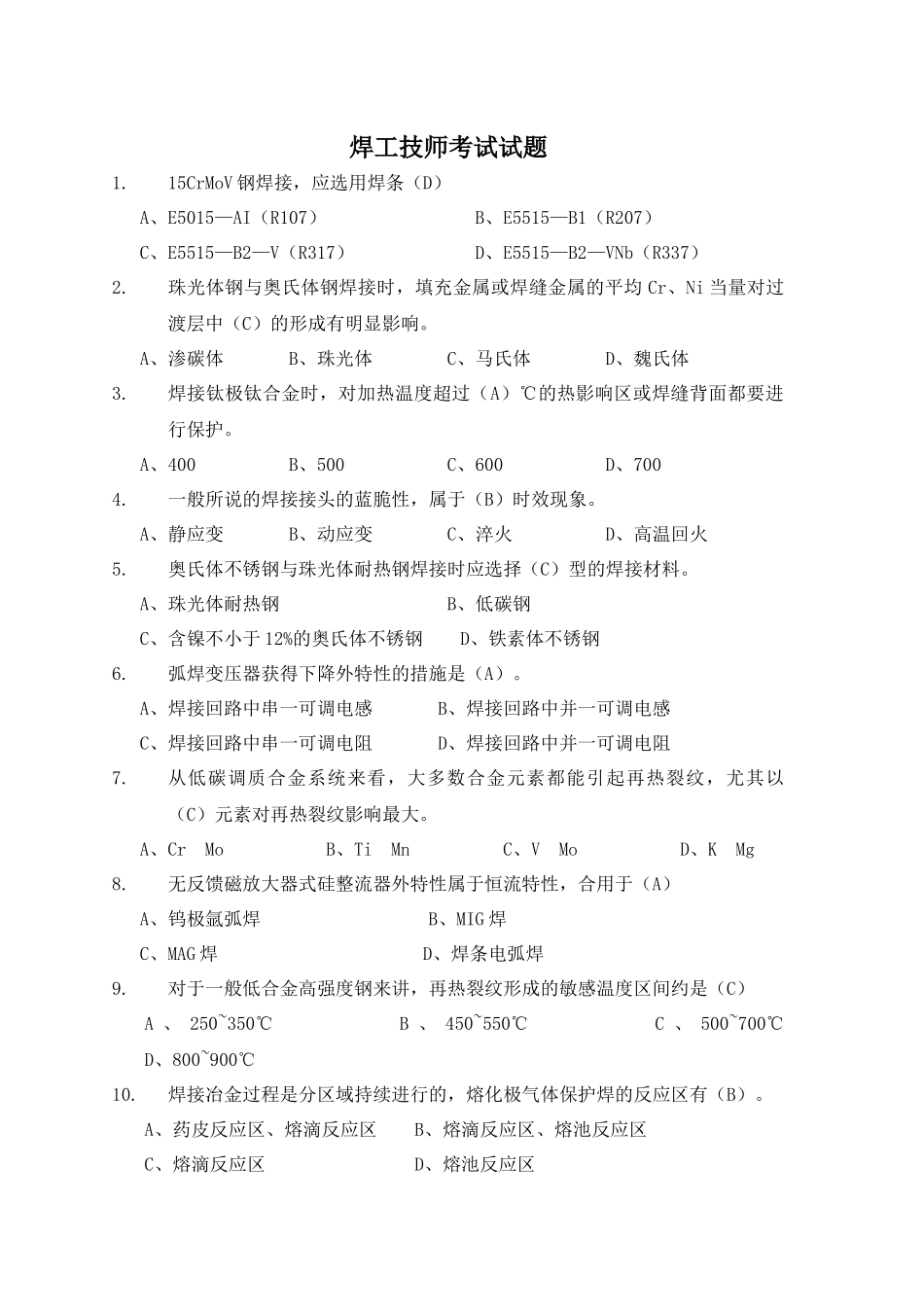

焊工技师考试试题1.15CrMoV钢焊接，应选用焊条（D）A、E5015—AI（R107）B、E5515—B1（R207）C、E5515—B2—V（R317）D、E5515—B2—VNb（R337）2.珠光体钢与奥氏体钢焊接时，填充金属或焊缝金属的平均Cr、Ni当量对过渡层中（C）的形成有明显影响。A、渗碳体B、珠光体C、马氏体D、魏氏体3.焊接钛极钛合金时，对加热温度超过（A）℃的热影响区或焊缝背面都要进行保护。A、400B、500C、600D、7004.一般所说的焊接接头的蓝脆性，属于（B）时效现象。A、静应变B、动应变C、淬火D、高温回火5.奥氏体不锈钢与珠光体耐热钢焊接时应选择（C）型的焊接材料。A、珠光体耐热钢B、低碳钢C、含镍不小于12%的奥氏体不锈钢D、铁素体不锈钢6.弧焊变压器获得下降外特性的措施是（A）。A、焊接回路中串一可调电感B、焊接回路中并一可调电感C、焊接回路中串一可调电阻D、焊接回路中并一可调电阻7.从低碳调质合金系统来看，大多数合金元素都能引起再热裂纹，尤其以（C）元素对再热裂纹影响最大。A、CrMoB、TiMnC、VMoD、KMg8.无反馈磁放大器式硅整流器外特性属于恒流特性，合用于（A）A、钨极氩弧焊B、MIG焊C、MAG焊D、焊条电弧焊9.对于一般低合金高强度钢来讲，再热裂纹形成的敏感温度区间约是（C）A、250~350℃B、450~550℃C、500~700℃D、800~900℃10.焊接冶金过程是分区域持续进行的，熔化极气体保护焊的反应区有（B）。A、药皮反应区、熔滴反应区B、熔滴反应区、熔池反应区C、熔滴反应区D、熔池反应区11.焊接含碳量高的中碳钢或高碳钢以及中碳调质钢，由于限制焊缝的碳含量很困难，因此严格控制有害杂质（A）是非常必要的。A、S和PB、S和NC、P和ND、N和O12.多层多道焊时，在带有缺口效应的部位，常常发生（D）脆化A、动应变时效B、粗晶C、腐蚀D、热应变时效13.焊后锤击焊道表面可以改善焊缝的二次组织。一般多采用风铲锤击，锤击的方向应(A)依次进行。A、先中央后两侧B、先两侧后中央C、由一端向另一端D、逐渐后退14.下列焊条牌号中(C)是镍基铸铁焊条。A、J422B、Z248C、Z408D、Z60715.电弧长度越长,静特性曲线的位置(B)。A、无任何变化B、向上平移C、向下平移D、先上后下16.下列不属于奥氏体不锈钢与铁素体钢焊接接头区带的是（D）。A、脱碳带B、增碳带C、合金浓度缓降带D、铁素体带17.熔池中的低熔点共晶物是形成(B)重要的原因之一。A、热裂纹B、冷裂纹C、再热裂纹D、再热裂纹18.焊接构造在脆性转变温度如下工作时，焊接残存应力对脆性断裂的影响为（B）。A、较小B、最大C、不影响D、零19.斜Y形坡口焊接裂纹试验焊完的试件应在(C)，进行裂纹的解剖和检测。A、立即B、28h后来C、48h后来D、几天后来20.采用圆形压头弯曲(三点弯曲)试验法时，弯轴直径应为试样厚度的(B)倍。A、2B、3C、4D、521.承受动载荷的对接接头，焊缝的余高应(B)。A、越大越好B、趋向于零C、0～3mm之间D、没有规定22.失效构造的断口上若有放射棱线，则放射棱线的放射中心为(A)。A、裂纹源B、气孔源C、未熔合部位D、未焊透部位23.焊缝中的偏析、夹渣、气孔等是在焊接熔池（A）过程中产生的。A、一次结晶B、二次结晶C、三次结晶D、后热24.电弧长度变长时，电弧静特性曲线的位置（B）A、无任何变化B、向上平移C、向下平移25.“落锤试验法”用来测定材料的(B)。A、抗拉强度B、脆性转变温度C、疲劳强度D、塑性26.焊接接头的应力集中将明显减少接头的(C)。A、抗拉强度B、冲击韧度C、疲劳强度D、抗弯强度27.电弧直流反接时，加热工件的热量重要是(B)。A、电弧热B、阳极斑点热C、阴极斑点热28.国标规定，企业噪声不应超过(B)。A、50dBB、85dBC、100dBD、120dB29.CO2气体保护焊有某些局限性之处，但（C）不是C02焊的缺陷。A、飞溅较大，焊缝表面成形较差B、设备比较复杂，维修工作量大C、短路过渡，全位置焊接D、氧化性强，不能焊易氧化的有色金属30.E4316、E5016焊条焊接时焊接电流为(C)。A、交流或直流正接、反接B、直流正接C、交流或直流反接D、交流或直流正接31.氧在焊缝金属中的存在形式重要是(A)。A、FeO夹杂物B、SiO2夹杂物32.为了减小焊件的焊接残存变形，选择合理的焊接次序的原则之一是(A)。A、先焊收缩量大的焊缝B、对称焊C...
