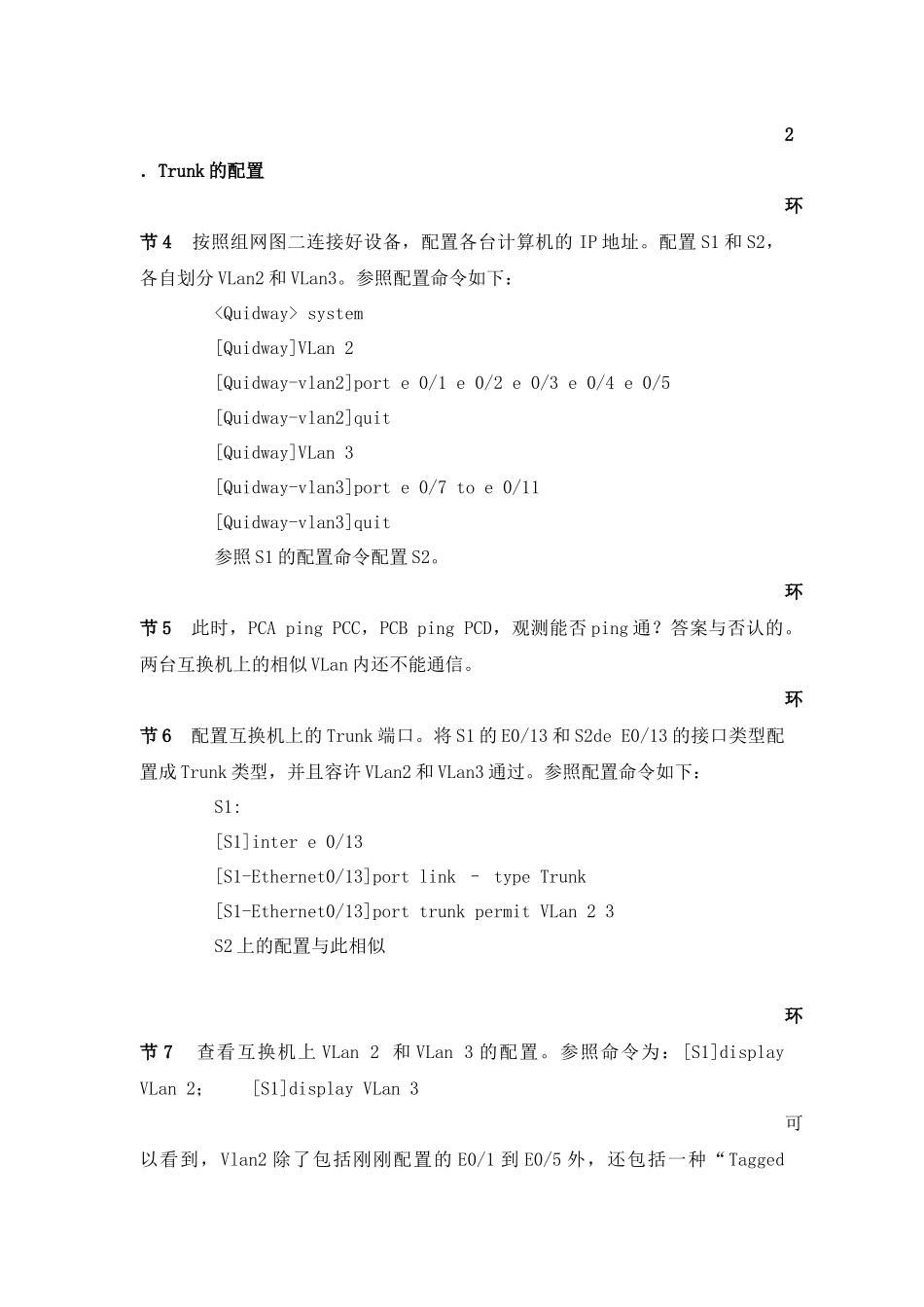

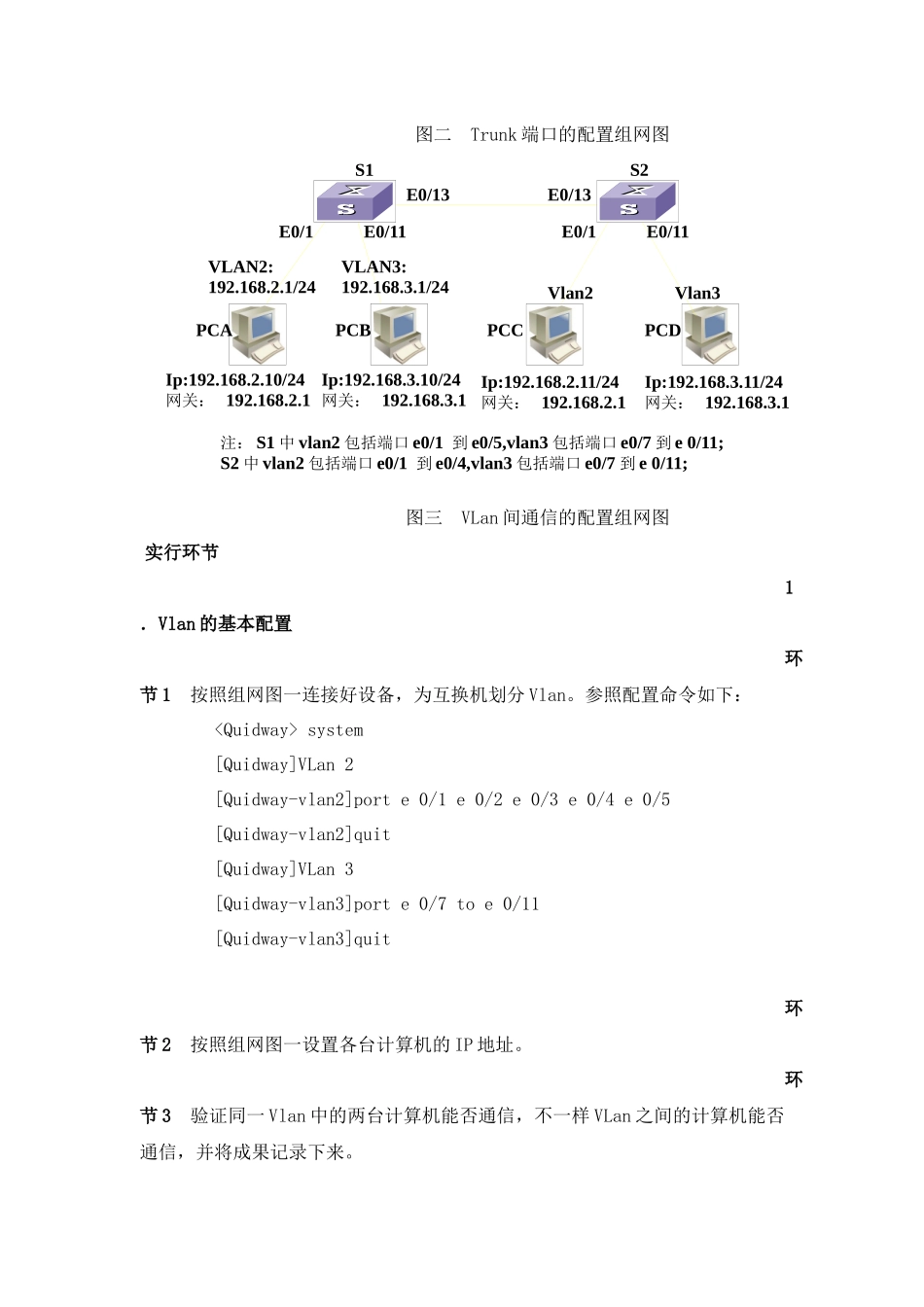

注：vlan2包括端口e0/1到e0/5,vlan3包括端口e0/7到e0/11图一VLan的配置组网图E0/1E0/2E0/10E0/11Ip:192.168.2.10/24Ip:192.168.2.11/24Ip:192.168.3.10/24Ip:192.168.3.11/24Vlan2Vlan3S1PAPBPCPDE0/11E0/1E0/1E0/11E0/13E0/13PAPBPCPDIp:192.168.2.10/24Ip:192.168.3.10/24Ip:192.168.2.11/24Ip:192.168.3.11/24S1S2Vlan2Vlan2Vlan3Vlan3注：S1中vlan2包括端口e0/1到e0/5,vlan3包括端口e0/7到e0/11;S2中vlan2包括端口e0/1到e0/4,vlan3包括端口e0/7到e0/11;计算机网络试验汇报试验时间：5月16日参与人员：袁志伟朱兴旺周瑞锦刘小旭一、试验名称：VLAN划分与配置理解vlan的作用，掌握在一台互换机上划分VLan的措施和跨互换机的VLan的配置措施，掌握Trunk端口的配置措施。理解三层互换的原理，熟悉Vlan接口的配置二、试验内容首先，在一台互换机上划分VLan，用ping命令测试在同一VLan和不一样VLan中设备的连通性。然后，在互换机上配置Trunk端口，用ping命令测试在同一VLan和不一样VLan中设备的连通性。最终，运用互换机的三层功能，实现Vlan间的路由，再次用ping命令测试其连通性。三、试验环节试验组网架构E0/11E0/1E0/1E0/11E0/13E0/13PCAPCBPCCPCDIp:192.168.2.10/24网关：192.168.2.1Ip:192.168.3.10/24网关：192.168.3.1S1Vlan2Vlan3注：S1中vlan2包括端口e0/1到e0/5,vlan3包括端口e0/7到e0/11;S2中vlan2包括端口e0/1到e0/4,vlan3包括端口e0/7到e0/11;S2Ip:192.168.2.11/24网关：192.168.2.1Ip:192.168.3.11/24网关：192.168.3.1VLAN2:192.168.2.1/24VLAN3:192.168.3.1/24图二Trunk端口的配置组网图图三VLan间通信的配置组网图实行环节1．Vlan的基本配置环节1按照组网图一连接好设备，为互换机划分Vlan。参照配置命令如下：system[Quidway]VLan2[Quidway-vlan2]porte0/1e0/2e0/3e0/4e0/5[Quidway-vlan2]quit[Quidway]VLan3[Quidway-vlan3]porte0/7toe0/11[Quidway-vlan3]quit环节2按照组网图一设置各台计算机的IP地址。环节3验证同一Vlan中的两台计算机能否通信，不一样VLan之间的计算机能否通信，并将成果记录下来。2．Trunk的配置环节4按照组网图二连接好设备，配置各台计算机的IP地址。配置S1和S2，各自划分VLan2和VLan3。参照配置命令如下：system[Quidway]VLan2[Quidway-vlan2]porte0/1e0/2e0/3e0/4e0/5[Quidway-vlan2]quit[Quidway]VLan3[Quidway-vlan3]porte0/7toe0/11[Quidway-vlan3]quit参照S1的配置命令配置S2。环节5此时，PCApingPCC，PCBpingPCD，观测能否ping通？答案与否认的。两台互换机上的相似VLan内还不能通信。环节6配置互换机上的Trunk端口。将S1的E0/13和S2deE0/13的接口类型配置成Trunk类型，并且容许VLan2和VLan3通过。参照配置命令如下：S1:[S1]intere0/13[S1-Ethernet0/13]portlink–typeTrunk[S1-Ethernet0/13]porttrunkpermitVLan23S2上的配置与此相似环节7查看互换机上VLan2和VLan3的配置。参照命令为：[S1]displayVLan2；[S1]displayVLan3可以看到，Vlan2除了包括刚刚配置的E0/1到E0/5外，还包括一种“TaggedPorts”Ethernet0/13。Vlan3也包括一种“TaggedPorts”Ethernet0/13。阐明Ethernet0/13既属于Vlan2又属于VLan3。“Tagged”表达从该端口通过的报文要打上IEEE802.1q标识，用于标识该报文属于哪个VLan。3．VLan间通信环节8在上一部分试验的基础上继续进行。在互换机S1上配置VLan2和VLan3的接口IP地址，VLan2接口的IP地址配置为192.168.2.1/24，VLan3接口的IP地址配置为192.168.3.1/24[S1]interVLan2[S1-VLan-interfaces2]ipaddress192.168.2.1255.255.255.0[S1]interVLan3[S1-VLan-interfaces3]ipaddress192.168.3.1255.255.255.0环节9按照图三配合各台计算机的默认网关地址。环节10此时，PCApingPCD，PCBpingPCC，观测能否ping通？答案是肯定的。实现了不一样VLan之间的通信。4．清除工作环节11清除对互换机做的配置，答复计算机的IP地址等。undovlan2undovlan3四、试验总结（用自己的话总结试验感受，不少于200字）通过学习和实践，使我对计算机理论知识有了更系统更全面的掌握，对计算机网络知识有了更深入的认识，尤...
