人力资源-2022Word绘图技能培训讲稿要点VIP免费

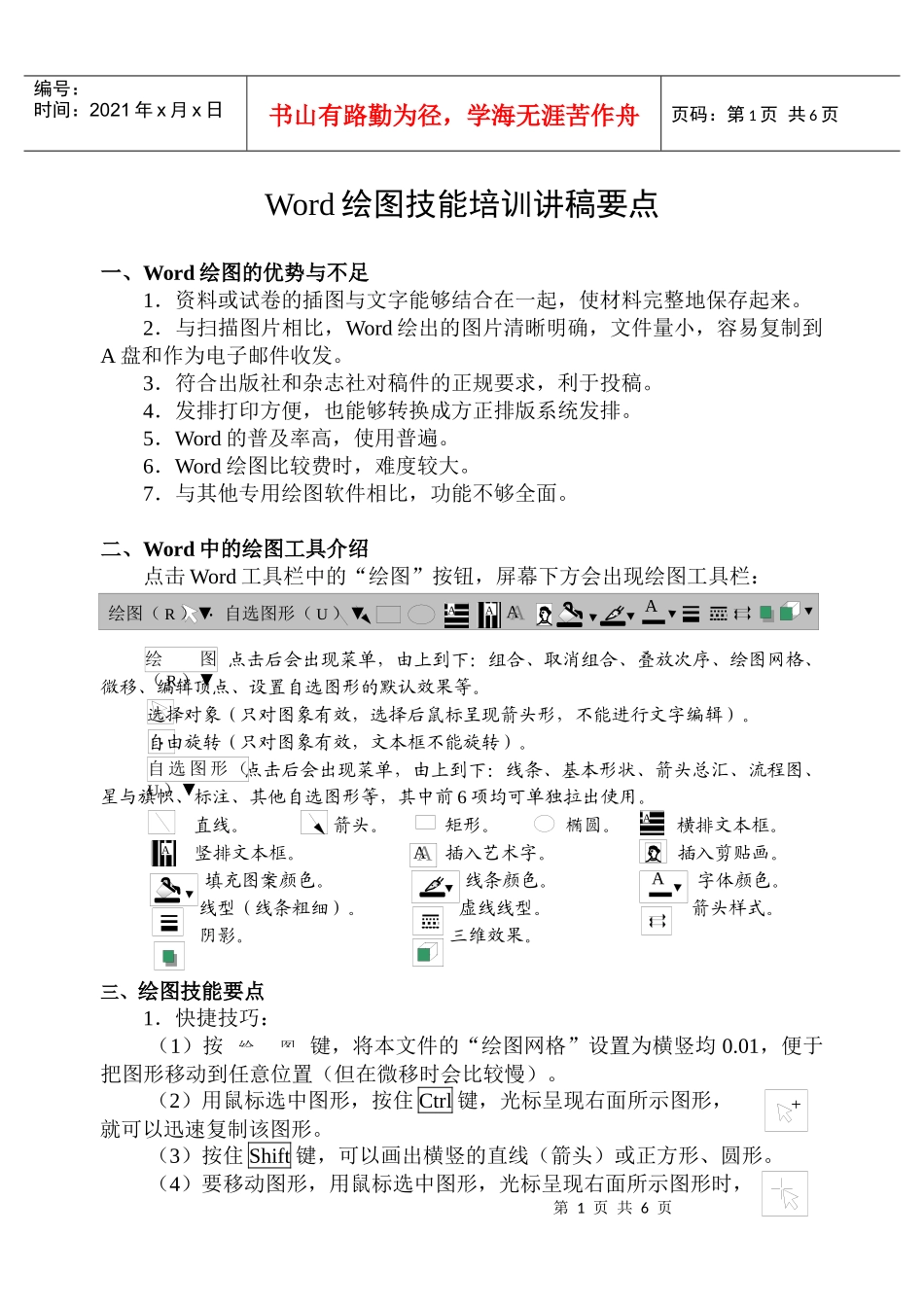

第1页共6页自选图形（U）▼绘图（R）▼AAAAA自选图形（U）▼绘图（R）▼AAAAA编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页Word绘图技能培训讲稿要点一、Word绘图的优势与不足1．资料或试卷的插图与文字能够结合在一起，使材料完整地保存起来。2．与扫描图片相比，Word绘出的图片清晰明确，文件量小，容易复制到A盘和作为电子邮件收发。3．符合出版社和杂志社对稿件的正规要求，利于投稿。4．发排打印方便，也能够转换成方正排版系统发排。5．Word的普及率高，使用普遍。6．Word绘图比较费时，难度较大。7．与其他专用绘图软件相比，功能不够全面。二、Word中的绘图工具介绍点击Word工具栏中的“绘图”按钮，屏幕下方会出现绘图工具栏：点击后会出现菜单，由上到下：组合、取消组合、叠放次序、绘图网格、微移、编辑顶点、设置自选图形的默认效果等。选择对象（只对图象有效，选择后鼠标呈现箭头形，不能进行文字编辑）。自由旋转（只对图象有效，文本框不能旋转）。点击后会出现菜单，由上到下：线条、基本形状、箭头总汇、流程图、星与旗帜、标注、其他自选图形等，其中前6项均可单独拉出使用。直线。箭头。矩形。椭圆。横排文本框。竖排文本框。插入艺术字。插入剪贴画。填充图案颜色。线条颜色。字体颜色。线型（线条粗细）。虚线线型。箭头样式。阴影。三维效果。三、绘图技能要点1．快捷技巧：（1）按键，将本文件的“绘图网格”设置为横竖均0.01，便于把图形移动到任意位置（但在微移时会比较慢）。（2）用鼠标选中图形，按住Ctrl键，光标呈现右面所示图形，就可以迅速复制该图形。（3）按住Shift键，可以画出横竖的直线（箭头）或正方形、圆形。（4）要移动图形，用鼠标选中图形，光标呈现右面所示图形时，绘图第2页共6页第1页共6页ANS甲出生率死亡率ABCD0非甲烷烃4812162024小时00.10.20.30.40.5污染物浓度（ml/m3）醛NO2NOO3农产品阶段Ⅰ阶段Ⅱ阶段Ⅲ当地市场际国市内市场场国丘陵300200100DABC海域平原滩涂城镇河流公路①②③②④①编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页按住鼠标左键，就可将图形拖动；微移图形，只要选中图形后利用键盘上的四个箭头键即可。（5）用鼠标的右键，可快速完成图形的组合、叠放次序、设置默认效果、设置对象格式（包括颜色和线条、大小、版式、文本框等）的处理。2．在矩形（正方形）、椭圆（圆）中添加文字，只要在选中相应图形后，右击鼠标，点击菜单“添加文字”即可。3．关于文本框：点击按钮，在相应位置画出文本框，右击鼠标，出现“设置文本框格式”，选中后可以处理其颜色和线条、大小、版式、文本框内部边距等（建议在本文件中第一次使用文本框时，将其内部边距上、下、左右均设置为0，将版式设置为“浮于文字上方”）；设置妥当后，再右击鼠标，选中“设置自选图形的默认效果”，以后再使用文本框时就不必次次重新设置了。图形内凡是需要添加文字的地方（除了矩形、正方形、椭圆、圆以外），都要用文本框来添加，否则就不能把图形与文字结合在同一幅图中（Word文件中的文字无法组合到图形中）。因此文本框的使用是十分重要的。四、绘图实例实例1实例2实例3实例4实例5实例6第3页共6页第2页共6页F0200400千米西气东输线路E开封气温(℃)3020100061218(区时)气温变化曲线太阳辐射变化曲线200300400500600单产(%)播种面积(%)2550-25-500沪云闽藏川黑京鲁浙赣陕粤蒙苏豫皖青新津吉辽编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页实例7将下面的扫描图片转绘成Word图扫描图片Word图五、Word图的版式与Word文字文件的关系1．Word图绘制完成后，必须加以组合，这样可将完整的图片移动、复制。2．Word图片插入文字文档时，需先确定与文字的环绕方式。环绕方式有嵌入型、四周型、紧密型、浮于文字上方和衬于文字下方5种，这就是图片的“版式”。确定图片版式，只要选中图片后右击鼠标，从出现的菜单中选择“设置对象格式”，左击鼠标，就会出现对话框，再选择“版式”即可。采用嵌入型、四周型和紧密型版式的Word图片，需要重新修改时，对图片取消...
