二次盐水及电解工段培训资料VIP免费

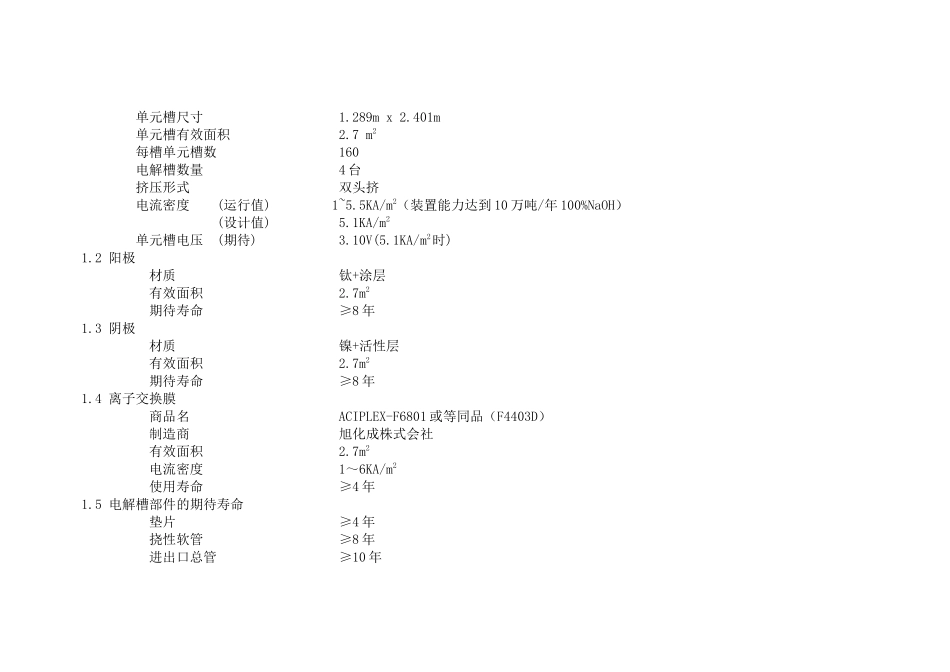

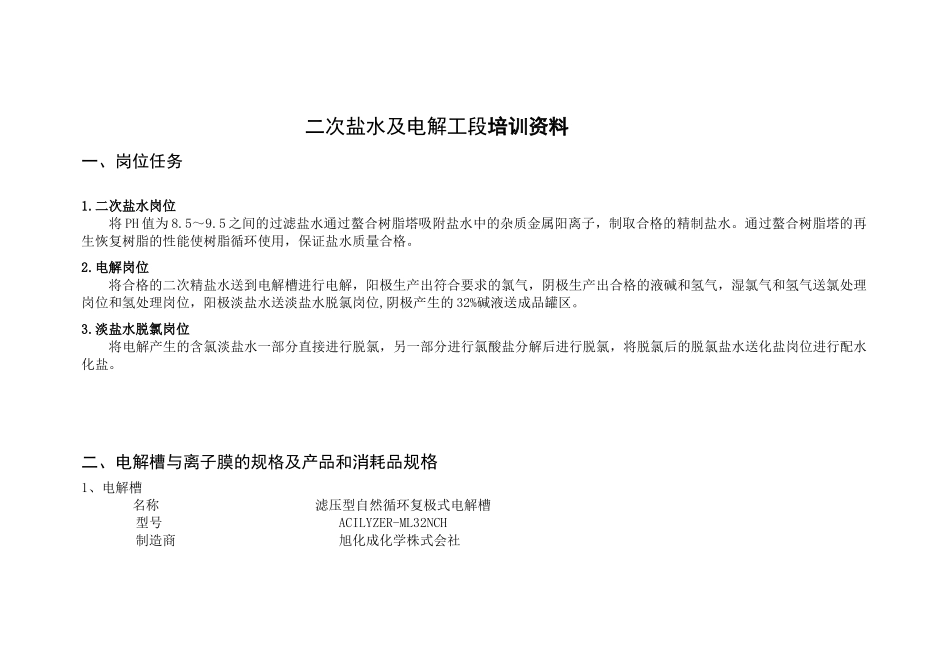

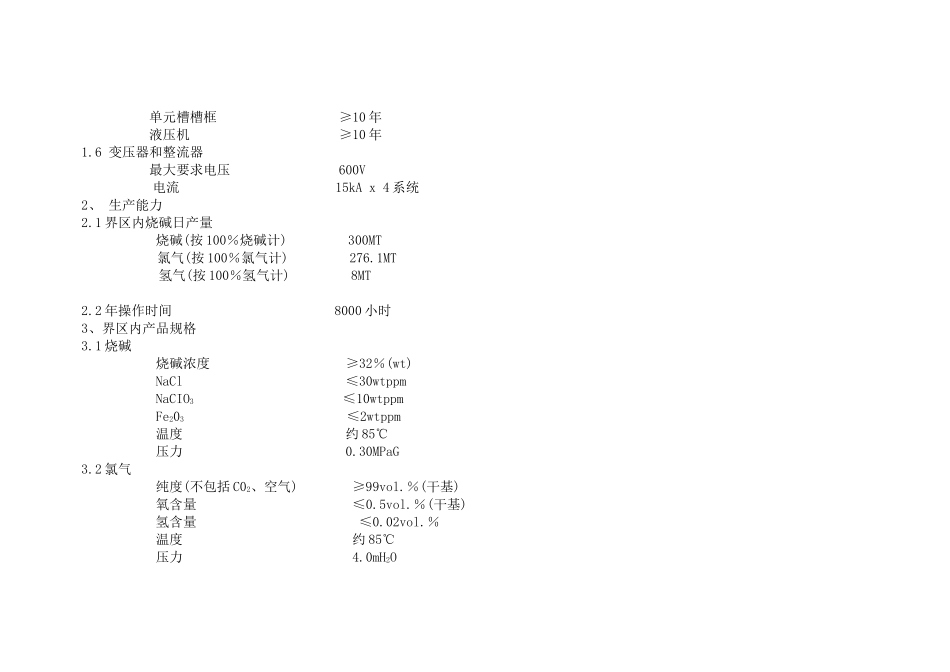

二次盐水及电解工段培训资料一、岗位任务1.二次盐水岗位将PH值为8.5～9.5之间的过滤盐水通过螯合树脂塔吸附盐水中的杂质金属阳离子，制取合格的精制盐水。通过螯合树脂塔的再生恢复树脂的性能使树脂循环使用，保证盐水质量合格。2.电解岗位将合格的二次精盐水送到电解槽进行电解，阳极生产出符合要求的氯气，阴极生产出合格的液碱和氢气，湿氯气和氢气送氯处理岗位和氢处理岗位，阳极淡盐水送淡盐水脱氯岗位,阴极产生的32%碱液送成品罐区。3.淡盐水脱氯岗位将电解产生的含氯淡盐水一部分直接进行脱氯，另一部分进行氯酸盐分解后进行脱氯，将脱氯后的脱氯盐水送化盐岗位进行配水化盐。二、电解槽与离子膜的规格及产品和消耗品规格1、电解槽名称滤压型自然循环复极式电解槽型号ACILYZER-ML32NCH制造商旭化成化学株式会社单元槽尺寸1.289mx2.401m单元槽有效面积2.7m2每槽单元槽数160电解槽数量4台挤压形式双头挤电流密度(运行值)1~5.5KA/m2（装置能力达到10万吨/年100%NaOH）(设计值)5.1KA/m2单元槽电压(期待)3.10V(5.1KA/m2时)1.2阳极材质钛+涂层有效面积2.7m2期待寿命≥8年1.3阴极材质镍+活性层有效面积2.7m2期待寿命≥8年1.4离子交换膜商品名ACIPLEX-F6801或等同品（F4403D）制造商旭化成株式会社有效面积2.7m2电流密度1～6KA/m2使用寿命≥4年1.5电解槽部件的期待寿命垫片≥4年挠性软管≥8年进出口总管≥10年单元槽槽框≥10年液压机≥10年1.6变压器和整流器最大要求电压600V电流15kAx4系统2、生产能力2.1界区内烧碱日产量烧碱(按100％烧碱计)300MT氯气(按100％氯气计)276.1MT氢气(按100％氢气计)8MT2.2年操作时间8000小时3、界区内产品规格3.1烧碱烧碱浓度≥32％(wt)NaCl≤30wtppmNaCIO3≤10wtppmFe203≤2wtppm温度约85℃压力0.30MPaG3.2氯气纯度(不包括C02、空气)≥99vol.％(干基)氧含量≤0.5vol.％(干基)氢含量≤0.02vol.％温度约85℃压力4.0mH2O含水量饱和3.3氢气纯度≥99.9vol.％(干基)氧含量≤0.02vol.％(干基)温度约85℃压力约4.4mH2O与氯气保持0.2-0.5米水柱的压差。含水量饱和4、界区内原料及化学品规格4.1过滤盐水(以管道送入界区)NaCl300~310g/lCa2++Mg2+≤10mg/lSi≤2.3mg/lAl3+≤0.1mg/lI≤0.2mg/lBa2+≤0.2mg/lSr2+≤2.5mg/lFe3+≤0.2mg/lNi2+≤0.01mg/lHg≤0.01mg/lMn≤0.01mg/lSO42-≤5g/lNaClO3≤5g/l游离氯0悬浮物≤1mg/lT.O.C≤10mg/lPH9-11温度≥50℃压力0.2MpaG流量120m3/h4.2二次盐水(离子交换塔出口处)NaCl300~310g/lCa2++Mg2+≤20ppbSi≤2.3mg/lAl3+≤0.02mg/lI≤0.2mg/lBa2+≤0.1mg/lSr2+≤0.3mg/lFe3+≤0.02mg/lNi2+≤0.01mg/lHg≤0.01mg/lMn≤0.01mg/lSO42-≤5g/lNaClO3≤7g/l游离氯未检出悬浮物≤1mg/lPH9-11温度60℃流量120m3/h4.3回送淡盐水(从管道送出界区)NaCl约200g／1S042-约7g／lNaCl03约7g／lFe3+约0.3mg／l游离氯0PH9～11温度约80℃压力0.3MPaG流量约90m3／h（10万吨时）4.4亚硫酸纳(袋装送入界区)外观白色粉末纯度≥95wt％重金属含量≤lOwtppm4.5盐酸(从管道送入界区)浓度31wt％Ca+Mg≤0.5wtppmFe≤0.3wtppm蒸发残渣≤25wtppm游离氯≤5wtppm温度常温压力0.35MpaG4.6烧碱(界区内供应)烧碱浓度≥32wt％温度60℃4.7纯水(从管道送入界区)导电率≤5μs／cmSi02≤0.1ppmFe≤0.1ppm温度常温压力约0.35MPaG4.8螯合树脂型号C-467/TP-260/或等同品外观粒状堆积比重0.7-0.8z／ml离子交换容量1.3gequivalent／1-resin．Na5、界区内公用工程5.1冷却水温度供水≤32℃回水≤40℃压力供水≥O.4MPaG回水≥0.25MPaG污垢系数0.0006m2hr℃/kcal5.2供电（整流变压器对整流柜采用一拖二方式）电解用电[直流电]最大要求电压600V电流15kAx4系统一般动力用电[交流电]低压50Hz±1％，380V+5%-10%，3相4线仪表、照明用电[交流电]低压50Hz±1％，220V+5%-10%，l相5.3氮气纯度≥99.5%压力≥0.2MPaG露点低于最低环境温度5.4仪表空气压力进界区压力≥0.6MPaG露点-40℃（0.6MPa）质量含尘粒直径<3μm；油份含量<8wtppm5.5工艺空气压力≥0.6MPaG质量含尘粒直径<3μm；油份含量<8wtppm5.6蒸汽压力≥0.4MPaG温度饱和6、界区内排放物6.1离子交换树脂塔模块的排放液体废液成分盐酸...
