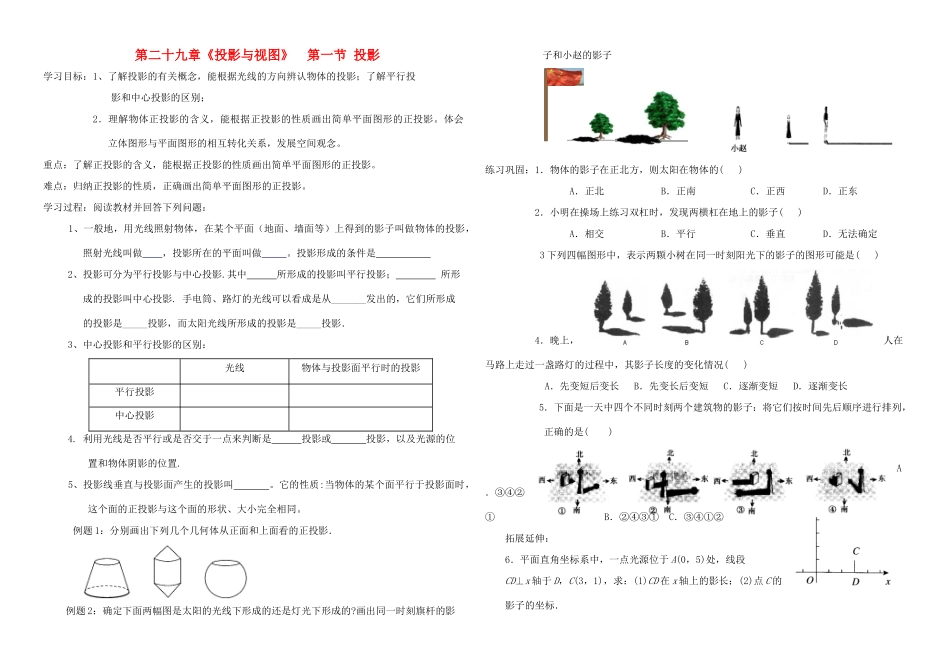

第二十九章《投影与视图》第一节投影学习目标:1、了解投影的有关概念,能根据光线的方向辨认物体的投影;了解平行投影和中心投影的区别;2.理解物体正投影的含义,能根据正投影的性质画出简单平面图形的正投影。体会立体图形与平面图形的相互转化关系,发展空间观念。重点:了解正投影的含义,能根据正投影的性质画出简单平面图形的正投影。难点:归纳正投影的性质,正确画出简单平面图形的正投影。学习过程:阅读教材并回答下列问题:1、一般地,用光线照射物体,在某个平面(地面、墙面等)上得到的影子叫做物体的投影,照射光线叫做,投影所在的平面叫做。投影形成的条件是2、投影可分为平行投影与中心投影.其中所形成的投影叫平行投影;所形成的投影叫中心投影.手电筒、路灯的光线可以看成是从_______发出的,它们所形成的投影是_____投影,而太阳光线所形成的投影是_____投影.3、中心投影和平行投影的区别:光线物体与投影面平行时的投影平行投影中心投影4.利用光线是否平行或是否交于一点来判断是投影或投影,以及光源的位置和物体阴影的位置.5、投影线垂直与投影面产生的投影叫。它的性质:当物体的某个面平行于投影面时,这个面的正投影与这个面的形状、大小完全相同。例题1:分别画出下列几个几何体从正面和上面看的正投影.例题2:确定下面两幅图是太阳的光线下形成的还是灯光下形成的?画出同一时刻旗杆的影子和小赵的影子练习巩固:1.物体的影子在正北方,则太阳在物体的()A.正北B.正南C.正西D.正东2.小明在操场上练习双杠时,发现两横杠在地上的影子()A.相交B.平行C.垂直D.无法确定3下列四幅图形中,表示两颗小树在同一时刻阳光下的影子的图形可能是()4.晚上,人在马路上走过一盏路灯的过程中,其影子长度的变化情况()A.先变短后变长B.先变长后变短C.逐渐变短D.逐渐变长5.下面是一天中四个不同时刻两个建筑物的影子:将它们按时间先后顺序进行排列,正确的是()A.③④②①B.②④③①C.③④①②拓展延伸:6.平面直角坐标系中,一点光源位于A(0,5)处,线段CD⊥x轴于D,C(3,1),求:(1)CD在x轴上的影长;(2)点C的影子的坐标.
