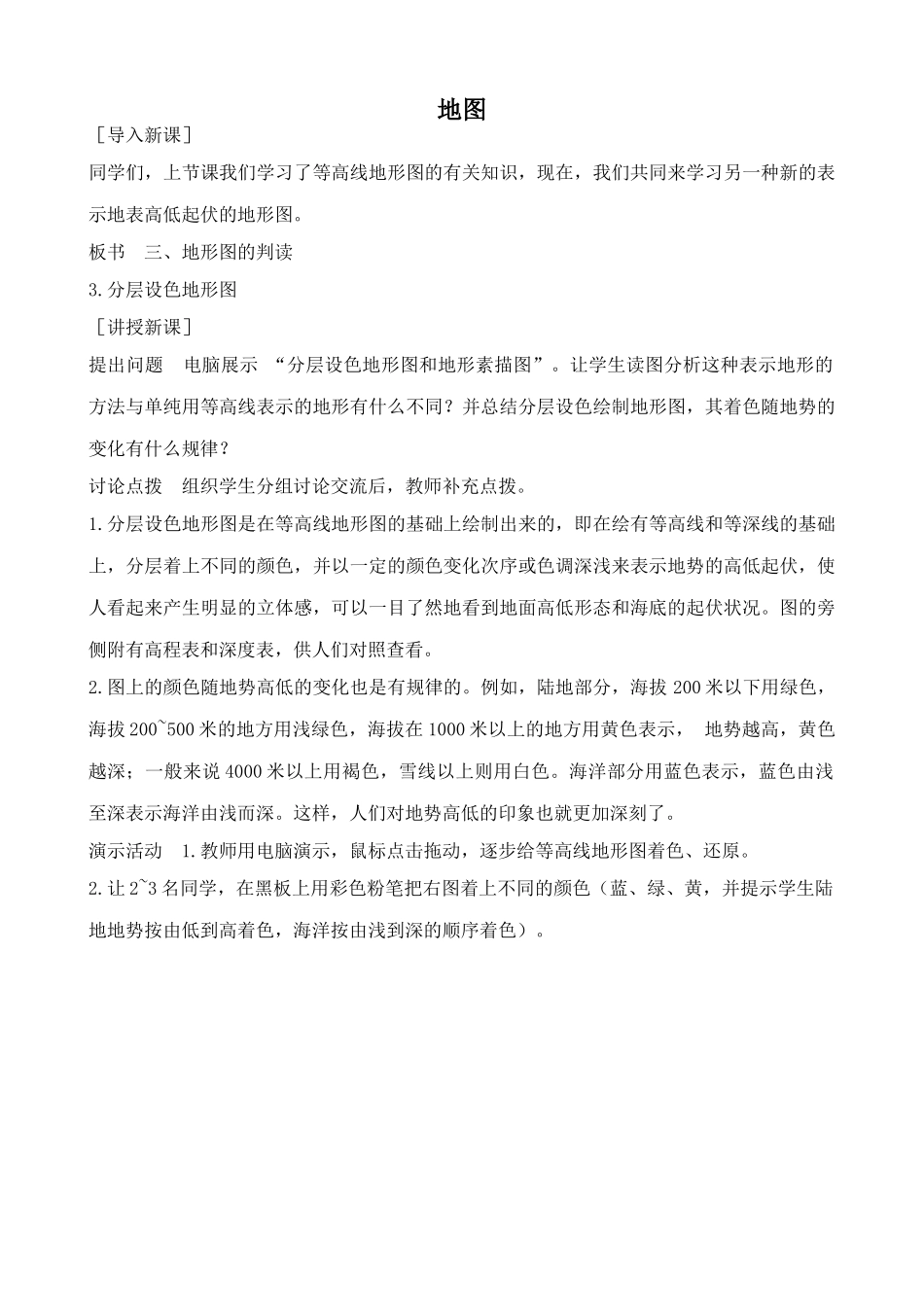

地图［导入新课］同学们，上节课我们学习了等高线地形图的有关知识，现在，我们共同来学习另一种新的表示地表高低起伏的地形图。板书三、地形图的判读3.分层设色地形图［讲授新课］提出问题电脑展示“分层设色地形图和地形素描图”。让学生读图分析这种表示地形的方法与单纯用等高线表示的地形有什么不同？并总结分层设色绘制地形图，其着色随地势的变化有什么规律？讨论点拨组织学生分组讨论交流后，教师补充点拨。1.分层设色地形图是在等高线地形图的基础上绘制出来的，即在绘有等高线和等深线的基础上，分层着上不同的颜色，并以一定的颜色变化次序或色调深浅来表示地势的高低起伏，使人看起来产生明显的立体感，可以一目了然地看到地面高低形态和海底的起伏状况。图的旁侧附有高程表和深度表，供人们对照查看。2.图上的颜色随地势高低的变化也是有规律的。例如，陆地部分，海拔200米以下用绿色，海拔200~500米的地方用浅绿色，海拔在1000米以上的地方用黄色表示，地势越高，黄色越深；一般来说4000米以上用褐色，雪线以上则用白色。海洋部分用蓝色表示，蓝色由浅至深表示海洋由浅而深。这样，人们对地势高低的印象也就更加深刻了。演示活动1.教师用电脑演示，鼠标点击拖动，逐步给等高线地形图着色、还原。2.让2~3名同学，在黑板上用彩色粉笔把右图着上不同的颜色（蓝、绿、黄，并提示学生陆地地势按由低到高着色，海洋按由浅到深的顺序着色）。过渡承转地形图只能表示地面起伏的状况，包括高低、坡度等，有时需要了解一条河谷的起伏形态或一座山峰的形态，地形图就不够直观。为了更直观地表示地面上，沿某一方向地势的起伏和坡度的陡缓，还有一种新的方法。板书4.地形剖面图演示提问教师出示两个一样的有两个山顶的山地泡沫塑料模型。先用一个模型演示：用刀沿一个山顶中央竖直方向切开，说明其切面即剖面或叫断面；再将剖面用印台印到一张白纸上，说明得到的图形即该山顶的剖面图。用同样的方法将另一个模型沿两个山顶的中央竖直方向切开，将剖面印到纸上。让学生观察思考：什么是地形剖面图，为什么同一个山体模型，我们看到了不同的剖面图。交流点拨组织学生议论交流后，教师补充点拨：地形剖面图是表示地表沿某条线上的垂直断面的图形。我们在模型上选择了不同方向的切线，看到了不同的剖面，直观地显示了山体模型不同方向的起伏状况和坡度的陡缓。因而选择剖面线很关键，要根据需要来确定。这是一个山体的模型，我们能随意沿某条线切开看到其断面，但是在实际中是无法切开一座山的，如何才能绘制出它的剖面图呢？指导阅读让学生阅读“地形剖面图的绘制方法”根据图中提供的信息和文字介绍，简要归纳依据等高线地形图，绘制剖面图的方法和步骤。讨论归纳组织学生分组讨论交流后，教师可以把地形剖面图的绘制方法概括为：一选剖面线，二画平行线，三引垂直线，四连交点线。电脑演示以课本为例，分步骤演示，同时让学生对照课本的介绍，了解地形剖面图的绘制方法和过程及其意义。1.鼠标点击等高线地形图。2.鼠标点击直线AB（在等高线地形图上根据需要，沿着某个方向画一直线——选剖面线）。3.鼠标点击间隔高度相等的平行线（作AB线的间隔高度相同的平行线，并注明每条平行线的高度——画平行线）。4.鼠标点击垂线（把等高线地形图上AB线与每条等高线相交的各点，做垂线与高度相同的平行线相交，得到不同的交点——引垂直线）。5.鼠标点击流水出现剖面线（把各交点用平滑的曲线连接起来——连交点线）。学生活动按演示绘制地形剖面图的方法和步骤，把课本P18图1.32补充完整（教师也可以另外设计一幅等高线地形图，让学生做绘制地形剖面图的练习，以便巩固绘制地形剖面图的基本技能）。小结过渡同学们，通过等高线地形图、分层设色地形图、地形剖面图的学习，我们能够在地形图上判别地势高低起伏的状况。但是，地球表面不仅高低起伏，而且形态多样，有海拔几千米的高山，有低于海平面的洼地，有连绵起伏的群山，有平坦宽广的原野，请看下面一组景观图。电脑展示鼠标逐幅点击五种地形的彩色景观图或者素描图（或者教师展示五种地形的有关挂图、图片），然后说明，这些各种各样...
