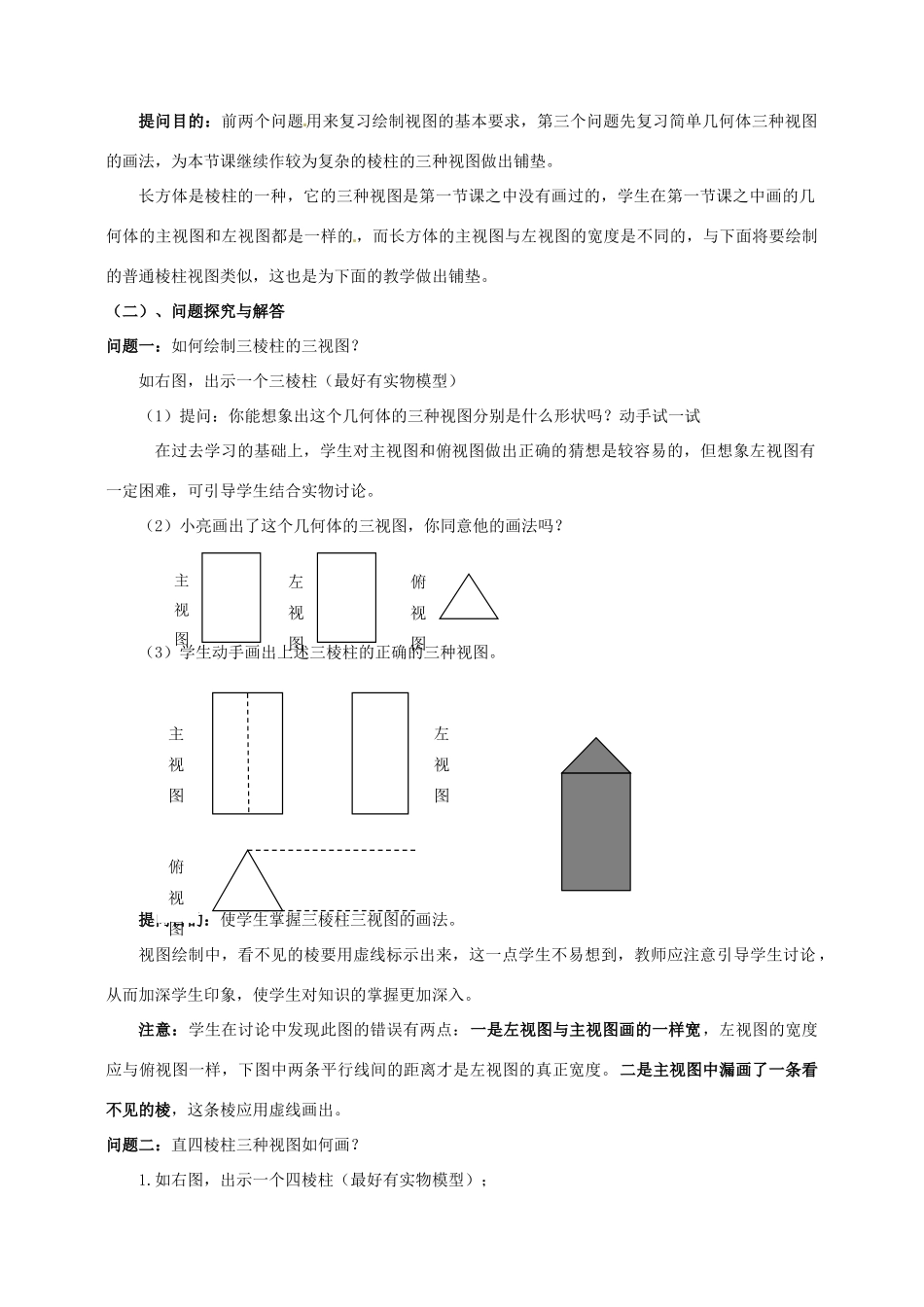

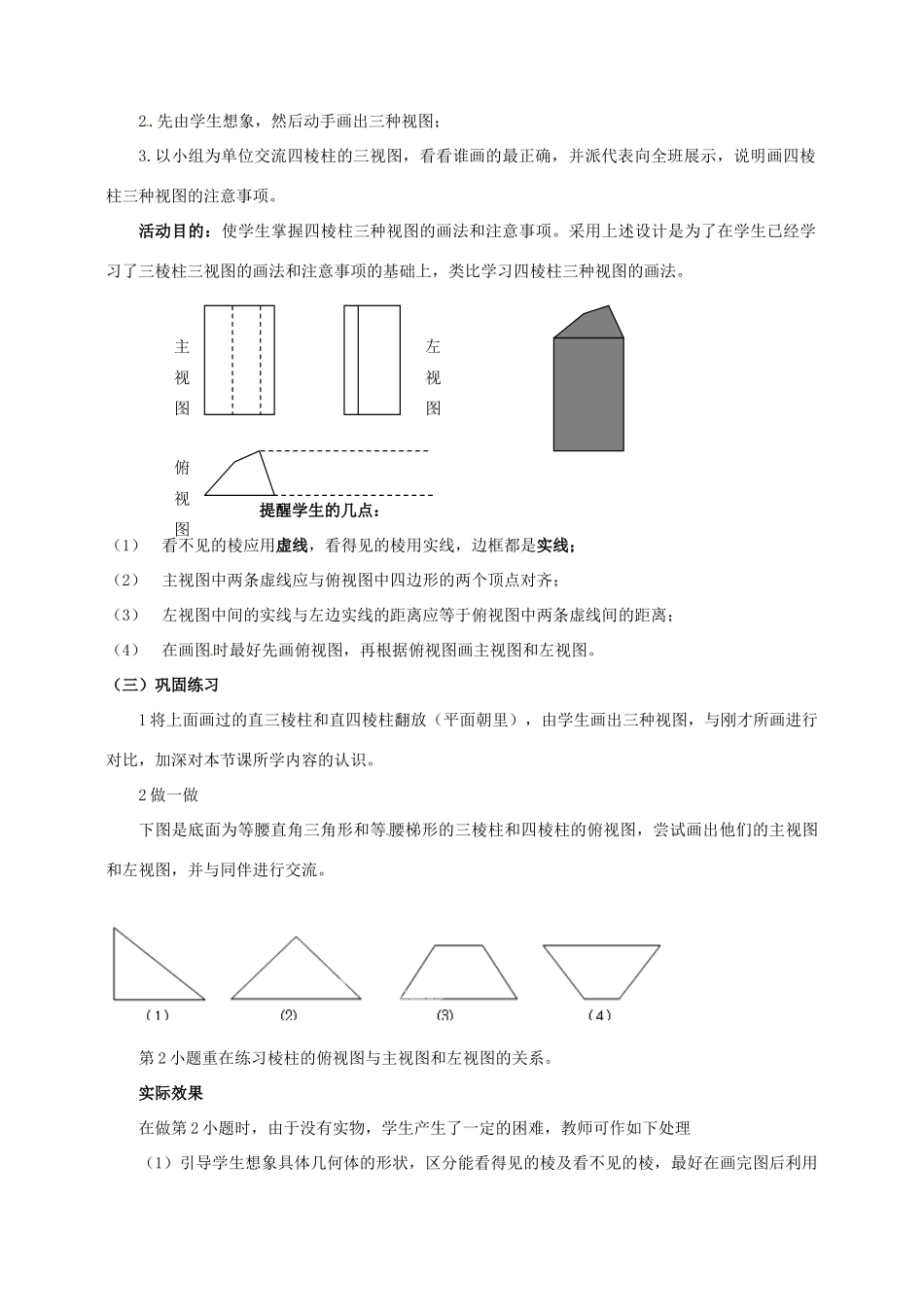

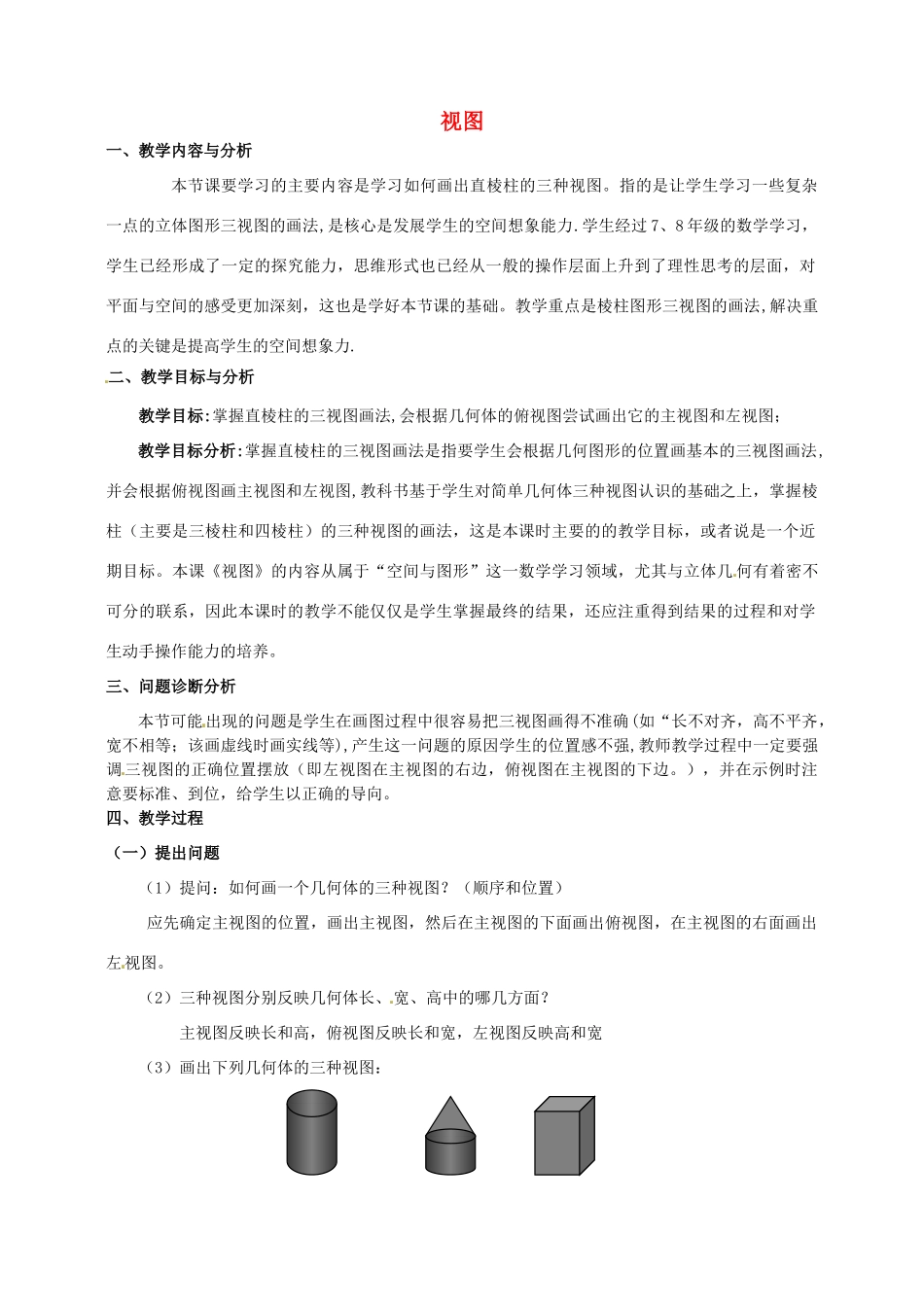

视图一、教学内容与分析本节课要学习的主要内容是学习如何画出直棱柱的三种视图。指的是让学生学习一些复杂一点的立体图形三视图的画法,是核心是发展学生的空间想象能力.学生经过7、8年级的数学学习，学生已经形成了一定的探究能力，思维形式也已经从一般的操作层面上升到了理性思考的层面，对平面与空间的感受更加深刻，这也是学好本节课的基础。教学重点是棱柱图形三视图的画法,解决重点的关键是提高学生的空间想象力.二、教学目标与分析教学目标:掌握直棱柱的三视图画法,会根据几何体的俯视图尝试画出它的主视图和左视图；教学目标分析:掌握直棱柱的三视图画法是指要学生会根据几何图形的位置画基本的三视图画法,并会根据俯视图画主视图和左视图,教科书基于学生对简单几何体三种视图认识的基础之上，掌握棱柱（主要是三棱柱和四棱柱）的三种视图的画法，这是本课时主要的的教学目标，或者说是一个近期目标。本课《视图》的内容从属于“空间与图形”这一数学学习领域，尤其与立体几何有着密不可分的联系，因此本课时的教学不能仅仅是学生掌握最终的结果，还应注重得到结果的过程和对学生动手操作能力的培养。三、问题诊断分析本节可能出现的问题是学生在画图过程中很容易把三视图画得不准确(如“长不对齐，高不平齐，宽不相等；该画虚线时画实线等),产生这一问题的原因学生的位置感不强,教师教学过程中一定要强调三视图的正确位置摆放（即左视图在主视图的右边，俯视图在主视图的下边。），并在示例时注意要标准、到位，给学生以正确的导向。四、教学过程（一）提出问题（1）提问：如何画一个几何体的三种视图？（顺序和位置）应先确定主视图的位置，画出主视图，然后在主视图的下面画出俯视图，在主视图的右面画出左视图。（2）三种视图分别反映几何体长、宽、高中的哪几方面？主视图反映长和高，俯视图反映长和宽，左视图反映高和宽（3）画出下列几何体的三种视图：提问目的：前两个问题用来复习绘制视图的基本要求，第三个问题先复习简单几何体三种视图的画法，为本节课继续作较为复杂的棱柱的三种视图做出铺垫。长方体是棱柱的一种，它的三种视图是第一节课之中没有画过的，学生在第一节课之中画的几何体的主视图和左视图都是一样的，而长方体的主视图与左视图的宽度是不同的，与下面将要绘制的普通棱柱视图类似，这也是为下面的教学做出铺垫。（二）、问题探究与解答问题一：如何绘制三棱柱的三视图？如右图，出示一个三棱柱（最好有实物模型）（1）提问：你能想象出这个几何体的三种视图分别是什么形状吗？动手试一试在过去学习的基础上，学生对主视图和俯视图做出正确的猜想是较容易的，但想象左视图有一定困难，可引导学生结合实物讨论。（2）小亮画出了这个几何体的三视图，你同意他的画法吗？（3）学生动手画出上述三棱柱的正确的三种视图。提问目的：使学生掌握三棱柱三视图的画法。视图绘制中，看不见的棱要用虚线标示出来，这一点学生不易想到，教师应注意引导学生讨论，从而加深学生印象，使学生对知识的掌握更加深入。注意：学生在讨论中发现此图的错误有两点：一是左视图与主视图画的一样宽，左视图的宽度应与俯视图一样，下图中两条平行线间的距离才是左视图的真正宽度。二是主视图中漏画了一条看不见的棱，这条棱应用虚线画出。问题二：直四棱柱三种视图如何画？1.如右图，出示一个四棱柱（最好有实物模型）；主视图左视图俯视图主视图左视图俯视图2.先由学生想象，然后动手画出三种视图；3.以小组为单位交流四棱柱的三视图，看看谁画的最正确，并派代表向全班展示，说明画四棱柱三种视图的注意事项。活动目的：使学生掌握四棱柱三种视图的画法和注意事项。采用上述设计是为了在学生已经学习了三棱柱三视图的画法和注意事项的基础上，类比学习四棱柱三种视图的画法。提醒学生的几点：（1）看不见的棱应用虚线，看得见的棱用实线，边框都是实线；（2）主视图中两条虚线应与俯视图中四边形的两个顶点对齐；（3）左视图中间的实线与左边实线的距离应等于俯视图中两条虚线间的距离；（4）在画图时最好先画俯视图，再根据俯视图画主视图和左视图。（三）巩固练习1将...
