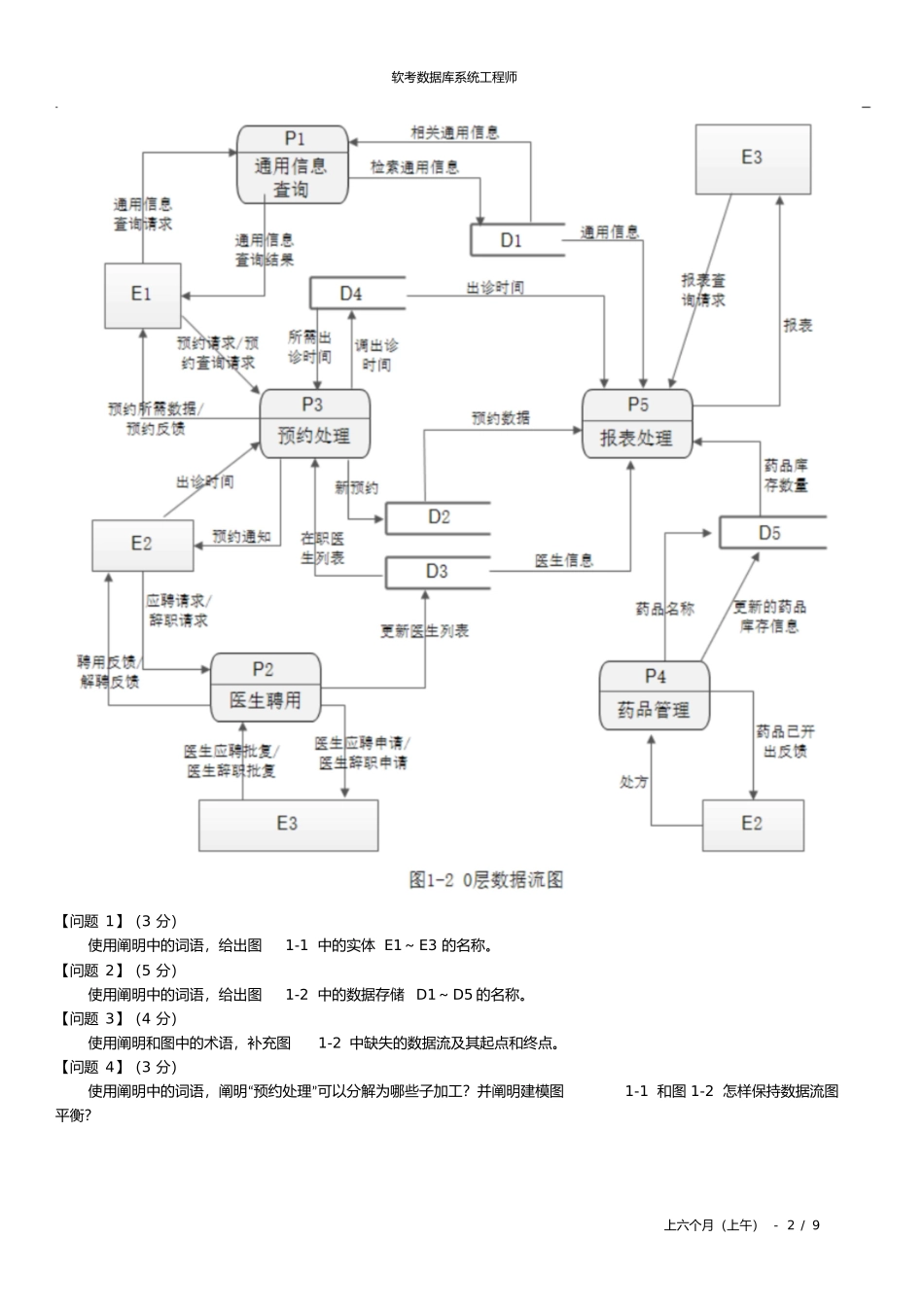

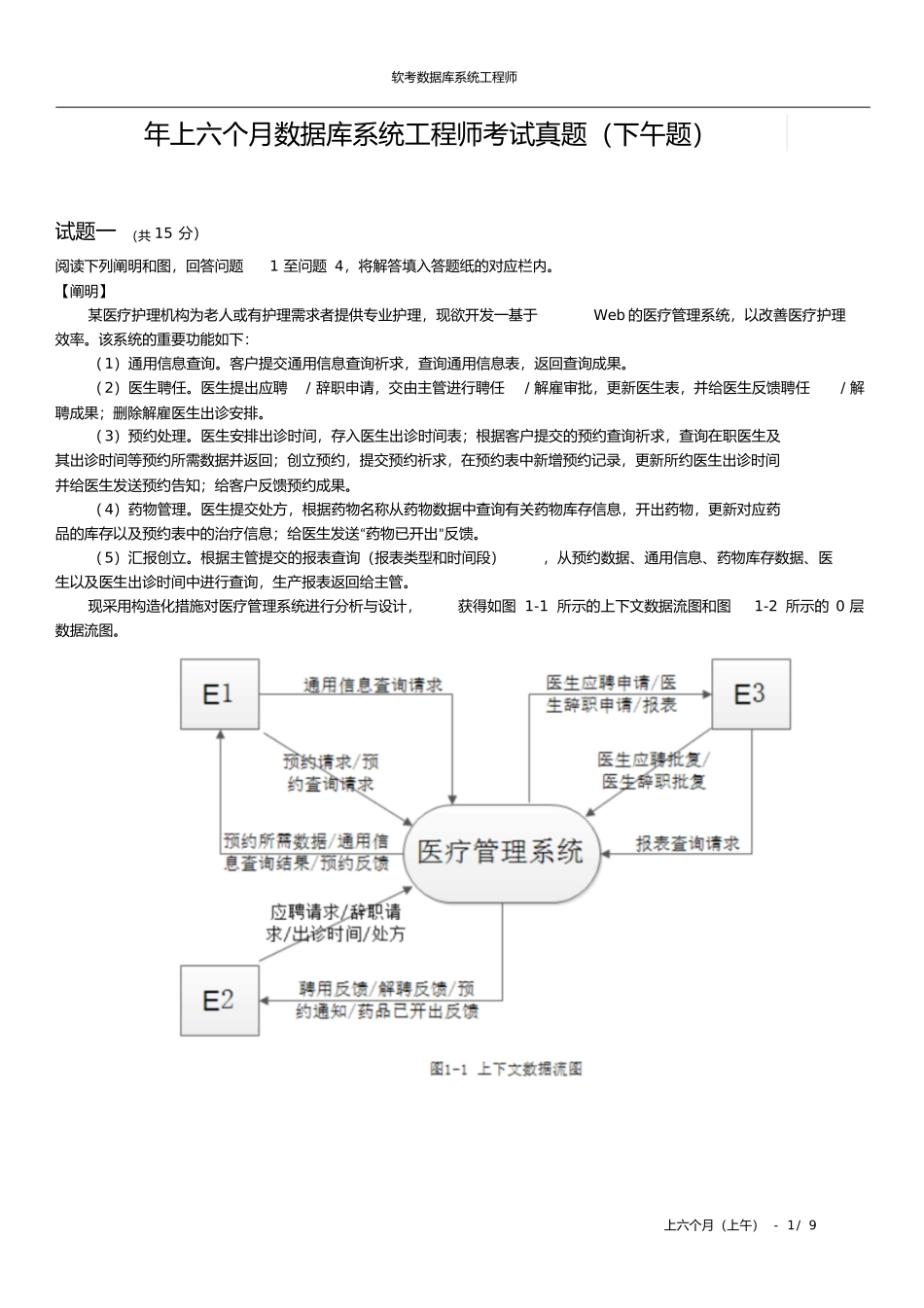

软考数据库系统工程师年上六个月数据库系统工程师考试真题（下午题）试题一（共15分）阅读下列阐明和图，回答问题1至问题4，将解答填入答题纸的对应栏内。【阐明】某医疗护理机构为老人或有护理需求者提供专业护理，现欲开发一基于Web的医疗管理系统，以改善医疗护理效率。该系统的重要功能如下：（1）通用信息查询。客户提交通用信息查询祈求，查询通用信息表，返回查询成果。（2）医生聘任。医生提出应聘/辞职申请，交由主管进行聘任/解雇审批，更新医生表，并给医生反馈聘任/解聘成果；删除解雇医生出诊安排。（3）预约处理。医生安排出诊时间，存入医生出诊时间表；根据客户提交的预约查询祈求，查询在职医生及其出诊时间等预约所需数据并返回；创立预约，提交预约祈求，在预约表中新增预约记录，更新所约医生出诊时间并给医生发送预约告知；给客户反馈预约成果。（4）药物管理。医生提交处方，根据药物名称从药物数据中查询有关药物库存信息，开出药物，更新对应药“”品的库存以及预约表中的治疗信息；给医生发送药物已开出反馈。（5）汇报创立。根据主管提交的报表查询（报表类型和时间段），从预约数据、通用信息、药物库存数据、医生以及医生出诊时间中进行查询，生产报表返回给主管。现采用构造化措施对医疗管理系统进行分析与设计，获得如图1-1所示的上下文数据流图和图1-2所示的0层数据流图。上六个月（上午）-1/9软考数据库系统工程师【问题1】（3分）使用阐明中的词语，给出图1-1中的实体E1～E3的名称。【问题2】（5分）使用阐明中的词语，给出图1-2中的数据存储D1～D5的名称。【问题3】（4分）使用阐明和图中的术语，补充图1-2中缺失的数据流及其起点和终点。【问题4】（3分）“”使用阐明中的词语，阐明预约处理可以分解为哪些子加工？并阐明建模图1-1和图1-2怎样保持数据流图平衡？上六个月（上午）-2/9软考数据库系统工程师试题二（共15分）阅读下列阐明和图，回答问题1至问题3，将解答填入答题纸的对应栏内。【阐明】某海外代购企业，为扩展企业业务，需要开发一种信息化管理系统。请根据企业既有业务及需求完全该系统的数据库设计。【需求描述】（1）记录企业员工信息。员工信息包括工号、身份证号、姓名、性别和一种手机号，工号唯一标识每位员工，员工分为代购员和配送员。（2）记录采购的商品信息。商品信息包括商品名称、所在超市名称、采购价格、销售价格和商品简介，系统内部用商品条码唯一标识每种商品。一种商品只在一家超市代购。（3）记录顾客信息。顾客信息包括顾客真实姓名、身份证号（清关缴税用）、一种手机号和一种收货地址，系统自动生成唯一的顾客编号。（4）记录托运企业信息。托运企业信息包括托运企业名称、电话和地址，系统自动生成唯一的托运企业编号。（5）顾客登录系统之后，可如下订单购置商品。订单支付成功后，系统记录唯一的支付凭证编号。顾客需要在订单里指定运送方式：空运或海运。（6）代购员根据顾客的订单在超市采购对应商品，一份订单所含的多种商品也许由多名代购员从不一样超市采购。（7）采购完的商品交由配送员根据顾客订单组合装箱，然后交给托运企业运送。托运企业按顾客订单查对商品名称和数量，然后按顾客的地址进行运送。【概念模型设计】根据需求阶段搜集的信息，设计的实体联络图（不完整），如图2-1所示：上六个月（上午）-3/9软考数据库系统工程师【逻辑构造设计】根据概念模型设计阶段完毕的实体联络图，得出如下的关系模式（不完整）：员工（工号，身份证号，姓名，性别，手机号）商品（条码，商品名称，所在超市名称，采购价格，销售价格，商品简介）顾客（编号，姓名，身份证号，手机号，（a））托运企业（托运企业编号，托运企业名称，电话，地址）订单（订单ID，商品条码，顾客编号，（b），运送方式，支付凭证编号）代购（代购ID，代购员工号，订单D2，（c））运送（运送ID，配送员工号，托运企业编号，订单ID，发运时间）【问题1】（3分）根据问题描述，补充图2-1的实体联络图。【问题2】（6分）补充逻辑构造设计成果中的（a）、（b）、（c）三处空缺。【问题3】（6分）“”为以便顾客，容许顾客在系...
