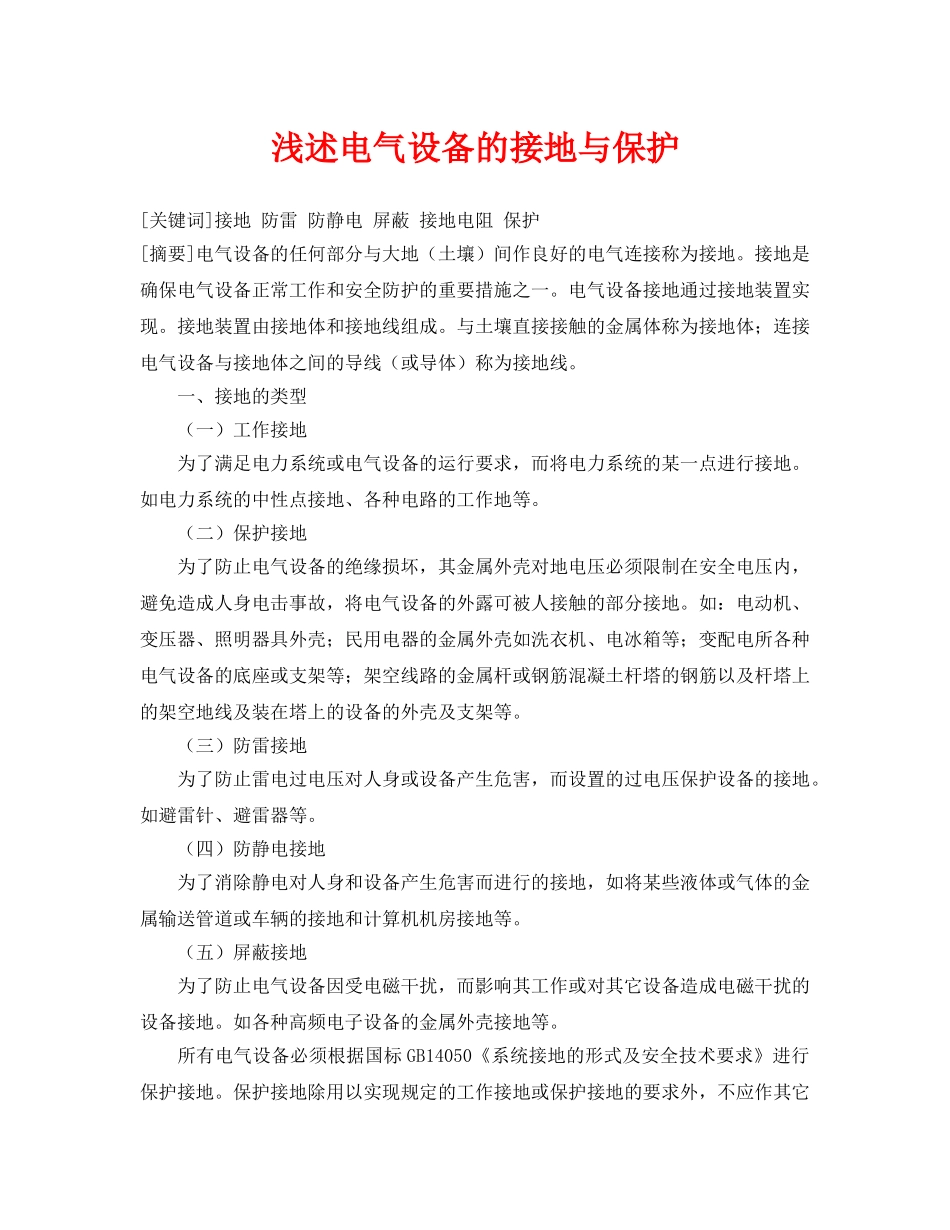

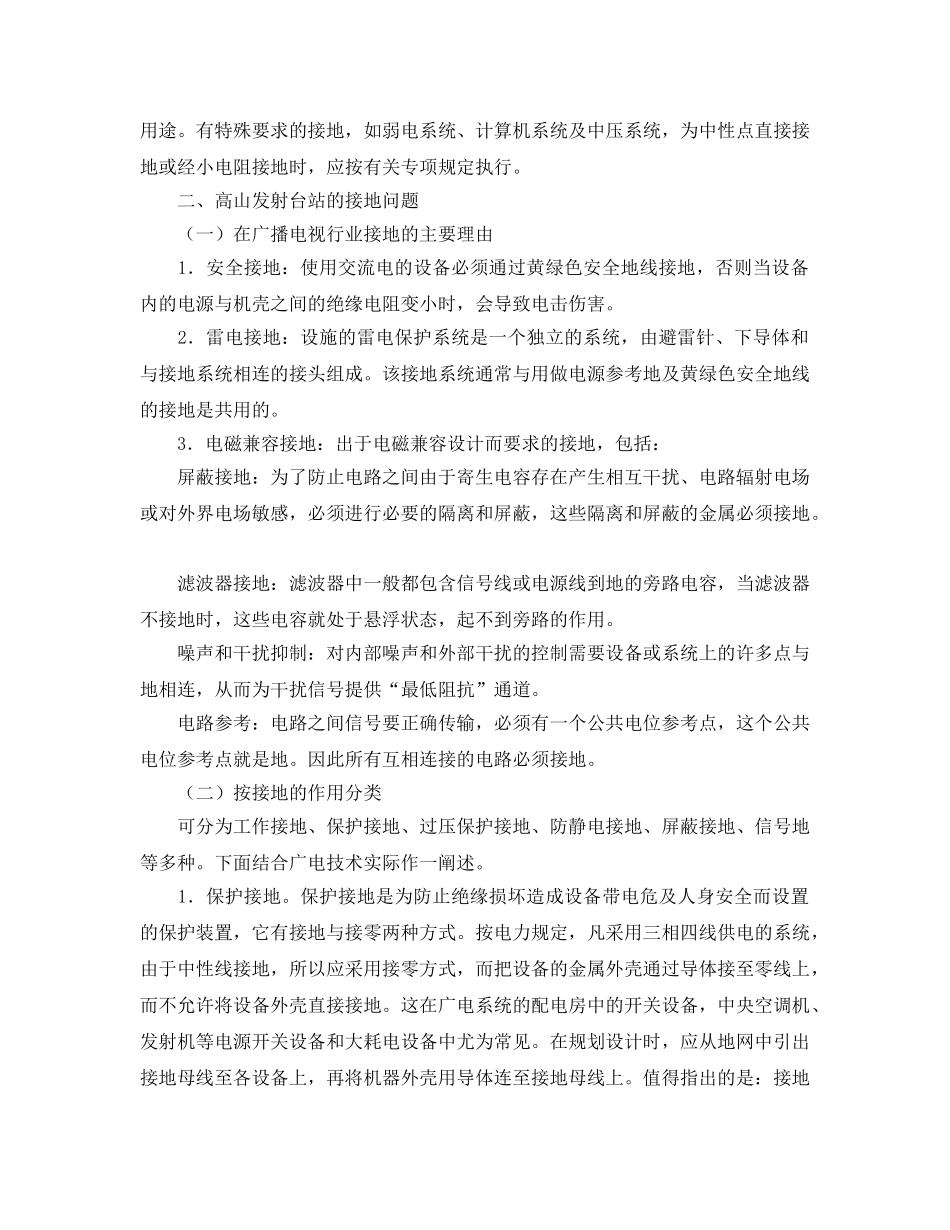

浅述电气设备的接地与保护[关键词]接地防雷防静电屏蔽接地电阻保护[摘要]电气设备的任何部分与大地（土壤）间作良好的电气连接称为接地。接地是确保电气设备正常工作和安全防护的重要措施之一。电气设备接地通过接地装置实现。接地装置由接地体和接地线组成。与土壤直接接触的金属体称为接地体；连接电气设备与接地体之间的导线（或导体）称为接地线。一、接地的类型（一）工作接地为了满足电力系统或电气设备的运行要求，而将电力系统的某一点进行接地。如电力系统的中性点接地、各种电路的工作地等。（二）保护接地为了防止电气设备的绝缘损坏，其金属外壳对地电压必须限制在安全电压内，避免造成人身电击事故，将电气设备的外露可被人接触的部分接地。如：电动机、变压器、照明器具外壳；民用电器的金属外壳如洗衣机、电冰箱等；变配电所各种电气设备的底座或支架等；架空线路的金属杆或钢筋混凝土杆塔的钢筋以及杆塔上的架空地线及装在塔上的设备的外壳及支架等。（三）防雷接地为了防止雷电过电压对人身或设备产生危害，而设置的过电压保护设备的接地。如避雷针、避雷器等。（四）防静电接地为了消除静电对人身和设备产生危害而进行的接地，如将某些液体或气体的金属输送管道或车辆的接地和计算机机房接地等。（五）屏蔽接地为了防止电气设备因受电磁干扰，而影响其工作或对其它设备造成电磁干扰的设备接地。如各种高频电子设备的金属外壳接地等。所有电气设备必须根据国标GB14050《系统接地的形式及安全技术要求》进行保护接地。保护接地除用以实现规定的工作接地或保护接地的要求外，不应作其它用途。有特殊要求的接地，如弱电系统、计算机系统及中压系统，为中性点直接接地或经小电阻接地时，应按有关专项规定执行。二、高山发射台站的接地问题（一）在广播电视行业接地的主要理由1．安全接地：使用交流电的设备必须通过黄绿色安全地线接地，否则当设备内的电源与机壳之间的绝缘电阻变小时，会导致电击伤害。2．雷电接地：设施的雷电保护系统是一个独立的系统，由避雷针、下导体和与接地系统相连的接头组成。该接地系统通常与用做电源参考地及黄绿色安全地线的接地是共用的。3．电磁兼容接地：出于电磁兼容设计而要求的接地，包括：屏蔽接地：为了防止电路之间由于寄生电容存在产生相互干扰、电路辐射电场或对外界电场敏感，必须进行必要的隔离和屏蔽，这些隔离和屏蔽的金属必须接地。滤波器接地：滤波器中一般都包含信号线或电源线到地的旁路电容，当滤波器不接地时，这些电容就处于悬浮状态，起不到旁路的作用。噪声和干扰抑制：对内部噪声和外部干扰的控制需要设备或系统上的许多点与地相连，从而为干扰信号提供“最低阻抗”通道。电路参考：电路之间信号要正确传输，必须有一个公共电位参考点，这个公共电位参考点就是地。因此所有互相连接的电路必须接地。（二）按接地的作用分类可分为工作接地、保护接地、过压保护接地、防静电接地、屏蔽接地、信号地等多种。下面结合广电技术实际作一阐述。1．保护接地。保护接地是为防止绝缘损坏造成设备带电危及人身安全而设置的保护装置，它有接地与接零两种方式。按电力规定，凡采用三相四线供电的系统，由于中性线接地，所以应采用接零方式，而把设备的金属外壳通过导体接至零线上，而不允许将设备外壳直接接地。这在广电系统的配电房中的开关设备，中央空调机、发射机等电源开关设备和大耗电设备中尤为常见。在规划设计时，应从地网中引出接地母线至各设备上，再将机器外壳用导体连至接地母线上。值得指出的是：接地线应接在设备的接地专用端子上，另一端最好使用焊接。2．屏蔽地。为防止电磁感应而对视、音频线的屏蔽金属外皮、电子设备的金属外壳、屏蔽罩、建筑物的金属屏蔽网（如测灵敏度、选择性等指标的屏蔽室）进行接地的一种防护措施。在所有接地中，屏蔽地最复杂，有种说不清，道不明的感觉。因为屏蔽本身既可防外界干扰，又可能通过它对外界构成干扰，而在设备内各元器件之间也须防电磁干扰，如大家熟知的中周外壳、电子管屏蔽罩就是例子。屏蔽不良、接地不当会引起干扰，这些干扰主要有：交流干扰：这主要由交流电...
