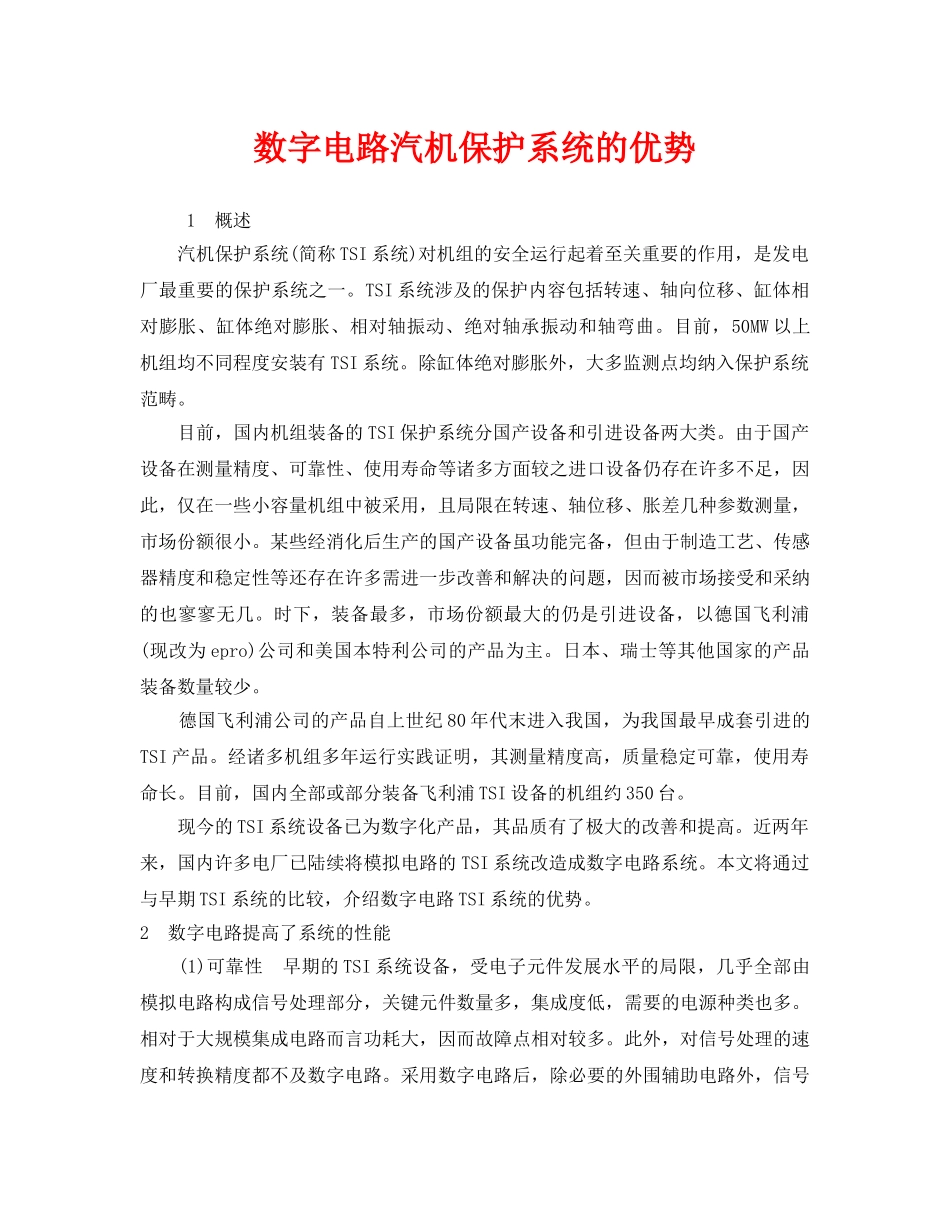

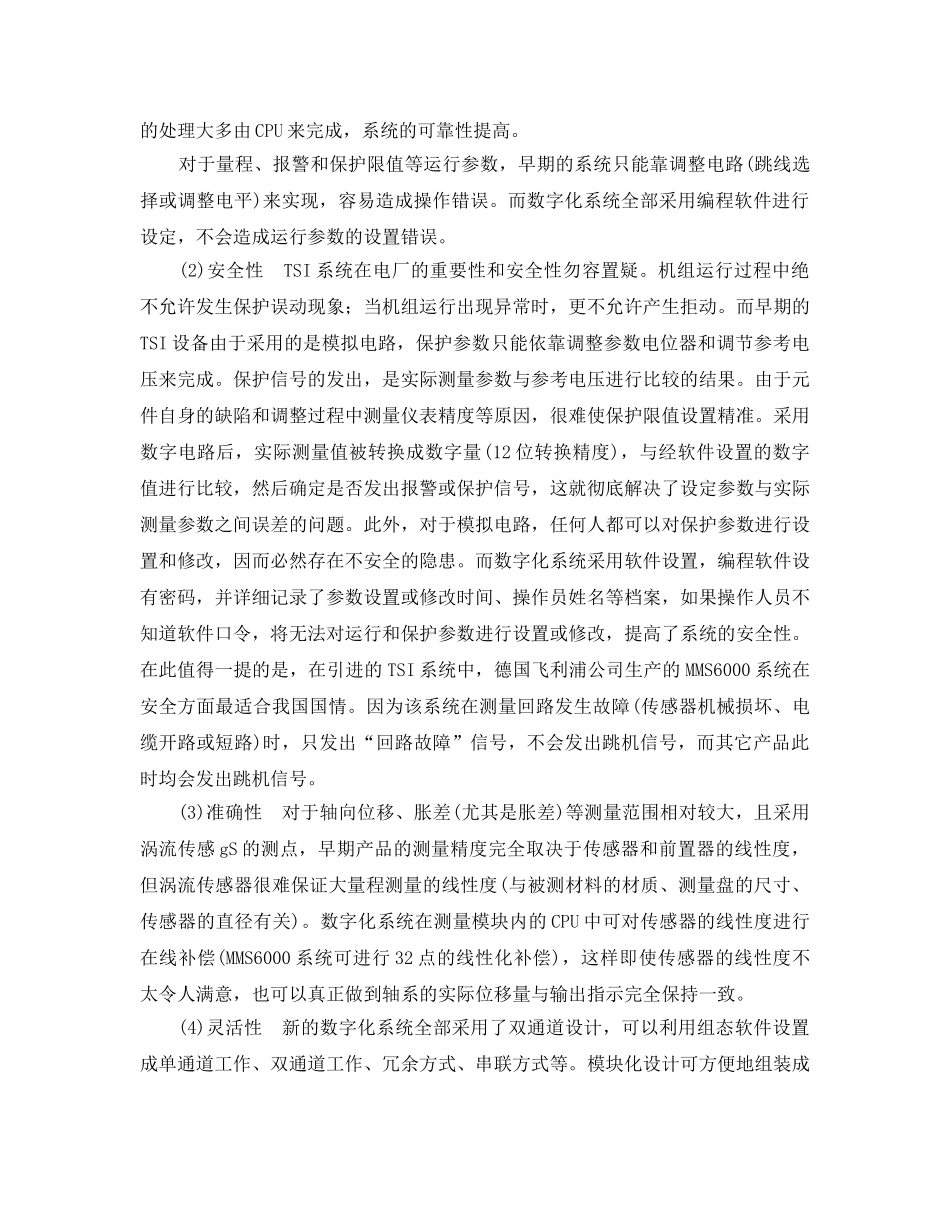

数字电路汽机保护系统的优势1概述汽机保护系统(简称TSI系统)对机组的安全运行起着至关重要的作用，是发电厂最重要的保护系统之一。TSI系统涉及的保护内容包括转速、轴向位移、缸体相对膨胀、缸体绝对膨胀、相对轴振动、绝对轴承振动和轴弯曲。目前，50MW以上机组均不同程度安装有TSI系统。除缸体绝对膨胀外，大多监测点均纳入保护系统范畴。目前，国内机组装备的TSI保护系统分国产设备和引进设备两大类。由于国产设备在测量精度、可靠性、使用寿命等诸多方面较之进口设备仍存在许多不足，因此，仅在一些小容量机组中被采用，且局限在转速、轴位移、胀差几种参数测量，市场份额很小。某些经消化后生产的国产设备虽功能完备，但由于制造工艺、传感器精度和稳定性等还存在许多需进一步改善和解决的问题，因而被市场接受和采纳的也寥寥无几。时下，装备最多，市场份额最大的仍是引进设备，以德国飞利浦(现改为epro)公司和美国本特利公司的产品为主。日本、瑞士等其他国家的产品装备数量较少。德国飞利浦公司的产品自上世纪80年代末进入我国，为我国最早成套引进的TSI产品。经诸多机组多年运行实践证明，其测量精度高，质量稳定可靠，使用寿命长。目前，国内全部或部分装备飞利浦TSI设备的机组约350台。现今的TSI系统设备已为数字化产品，其品质有了极大的改善和提高。近两年来，国内许多电厂已陆续将模拟电路的TSI系统改造成数字电路系统。本文将通过与早期TSI系统的比较，介绍数字电路TSI系统的优势。2数字电路提高了系统的性能(1)可靠性早期的TSI系统设备，受电子元件发展水平的局限，几乎全部由模拟电路构成信号处理部分，关键元件数量多，集成度低，需要的电源种类也多。相对于大规模集成电路而言功耗大，因而故障点相对较多。此外，对信号处理的速度和转换精度都不及数字电路。采用数字电路后，除必要的外围辅助电路外，信号的处理大多由CPU来完成，系统的可靠性提高。对于量程、报警和保护限值等运行参数，早期的系统只能靠调整电路(跳线选择或调整电平)来实现，容易造成操作错误。而数字化系统全部采用编程软件进行设定，不会造成运行参数的设置错误。(2)安全性TSI系统在电厂的重要性和安全性勿容置疑。机组运行过程中绝不允许发生保护误动现象；当机组运行出现异常时，更不允许产生拒动。而早期的TSI设备由于采用的是模拟电路，保护参数只能依靠调整参数电位器和调节参考电压来完成。保护信号的发出，是实际测量参数与参考电压进行比较的结果。由于元件自身的缺陷和调整过程中测量仪表精度等原因，很难使保护限值设置精准。采用数字电路后，实际测量值被转换成数字量(12位转换精度)，与经软件设置的数字值进行比较，然后确定是否发出报警或保护信号，这就彻底解决了设定参数与实际测量参数之间误差的问题。此外，对于模拟电路，任何人都可以对保护参数进行设置和修改，因而必然存在不安全的隐患。而数字化系统采用软件设置，编程软件设有密码，并详细记录了参数设置或修改时间、操作员姓名等档案，如果操作人员不知道软件口令，将无法对运行和保护参数进行设置或修改，提高了系统的安全性。在此值得一提的是，在引进的TSI系统中，德国飞利浦公司生产的MMS6000系统在安全方面最适合我国国情。因为该系统在测量回路发生故障(传感器机械损坏、电缆开路或短路)时，只发出“回路故障”信号，不会发出跳机信号，而其它产品此时均会发出跳机信号。(3)准确性对于轴向位移、胀差(尤其是胀差)等测量范围相对较大，且采用涡流传感gS的测点，早期产品的测量精度完全取决于传感器和前置器的线性度，但涡流传感器很难保证大量程测量的线性度(与被测材料的材质、测量盘的尺寸、传感器的直径有关)。数字化系统在测量模块内的CPU中可对传感器的线性度进行在线补偿(MMS6000系统可进行32点的线性化补偿)，这样即使传感器的线性度不太令人满意，也可以真正做到轴系的实际位移量与输出指示完全保持一致。(4)灵活性新的数字化系统全部采用了双通道设计，可以利用组态软件设置成单通道工作、双通道工作、冗余方式、串联方式等。模块化设计可方便地组装成监视机组的完整的TSI系统，也可以只用来监测某些...
