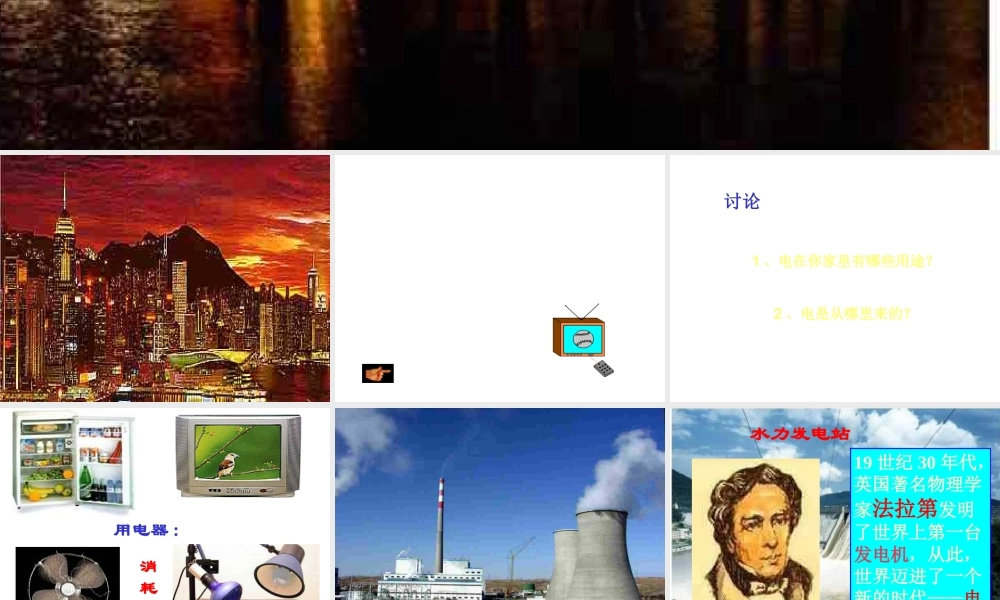

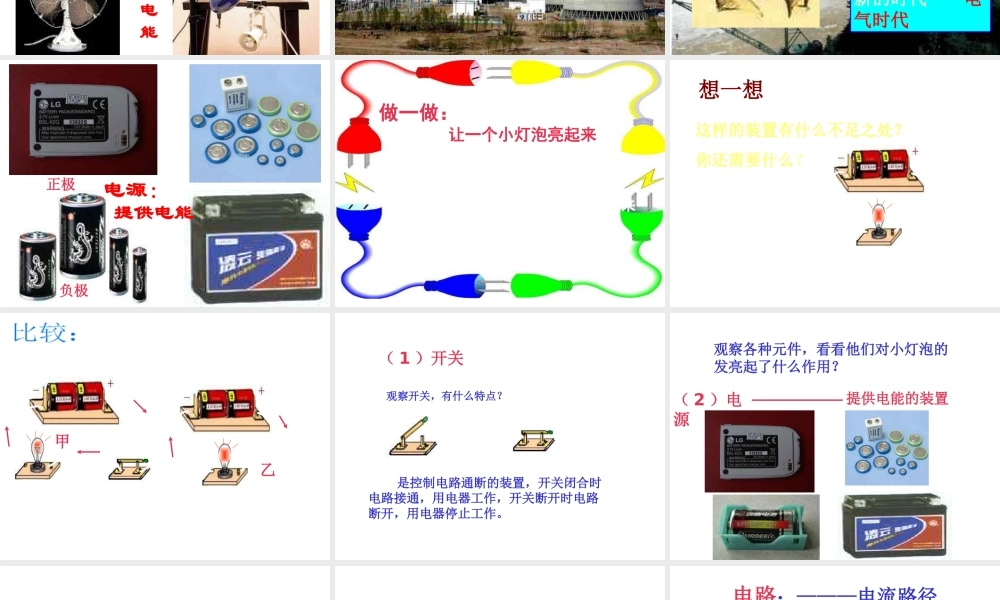

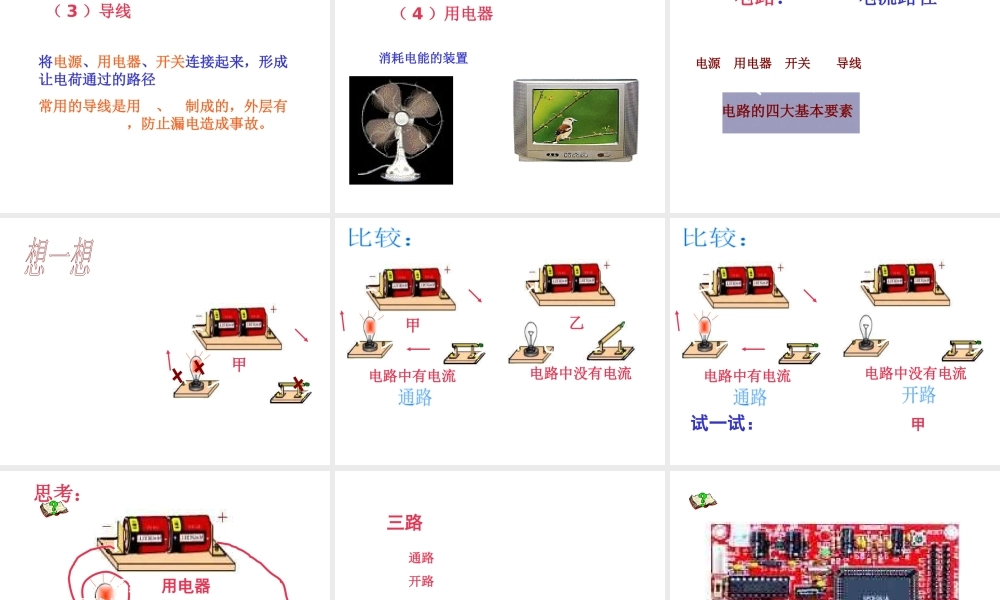

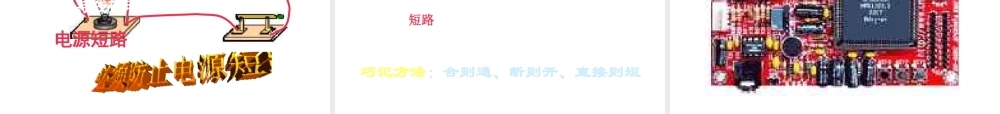

电 路 图第一节第 四 章 一扇玻璃窗，光线明又亮； 演戏放电影，天天换花样。1 、电在你家里有哪些用途？2 、电是从哪里来的？讨论用电器 :消耗电能19 世纪 30 年代，英国著名物理学家法拉第发明了世界上第一台发电机，从此，世界迈进了一个新的时代——电气时代水力发电站电源：提供电能正极负极做一做： 让一个小灯泡亮起来要求： 1 、同桌两人为一组 2 、选择所需的元件使小灯泡亮起来 3 、完成时间为 3 分钟这样的装置有什么不足之处？你还需要什么？想一想甲乙甲乙两电路哪种比较好？甲能控制小灯泡（ 1 ）开关 是控制电路通断的装置，开关闭合时电路接通，用电器工作，开关断开时电路断开，用电器停止工作。观察开关，有什么特点？观察各种元件，看看他们对小灯泡的发亮起了什么作用？（ 2 ）电源提供电能的装置（ 3 ）导线将电源、用电器、开关连接起来，形成让电荷通过的路径。常用的导线是用铜、铝制成的，外层有塑料绝缘材料，防止漏电造成事故。（ 4 ）用电器消耗电能的装置电路：———电流路径把电源、用电器、开关、用导线连接起来组成的电流路径叫电路电路的四大基本要素如何使小灯泡不亮？甲就是使电路断开乙甲乙两电路工作状况有何不同？电路中有电流电路中没有电流甲甲乙甲乙两电路工作状况有何不同？试一试：给你一根导线，你能让甲电路中 的灯熄灭吗？电路中有电流电路中没有电流电源短路思考：灯熄灭，你有什么猜想？ 不经过用电器，直接用导线把电源两极连接起来。 三路1 、通路 接同的电路叫通路2 、开路 断开的电路叫开路（断开开关或电路中某处断开时，电路中就不通有电流）3 、短路 电流没有流过用电器而直接构成通路（电源短路和部分电路被短路）巧记方法：合则通、断则开、直接则短你能画下来吗？一分钟速记：一分钟速记：比一比谁记得快比一比谁记得快实物符号实物符号 ① ② ③ ⑤ ⑥ ④ ⑦电池电池组开关灯泡导线交叉连接导线交叉不连接导线+ -①② ③ ⑤ ⑥ ④ 电池电池组开关灯泡导线交叉连接导线交叉不连接比一比：谁画的好 ; 记的快！ ① ② ③ ⑤ ⑥ ④电池电池组开关灯泡导线交叉连接导线交叉不连接+ -用元件符号代替实物表示电路的图就是电路图电源电灯开关画电路图的要求：1 、完整反映电路组成2 、规范使用元件符号3 、合理安排元件符号 的位置，用电器、 开关不要画在角落4 、导线横平竖直画成 矩形电源电灯开关甲丙乙电路图：评一...
