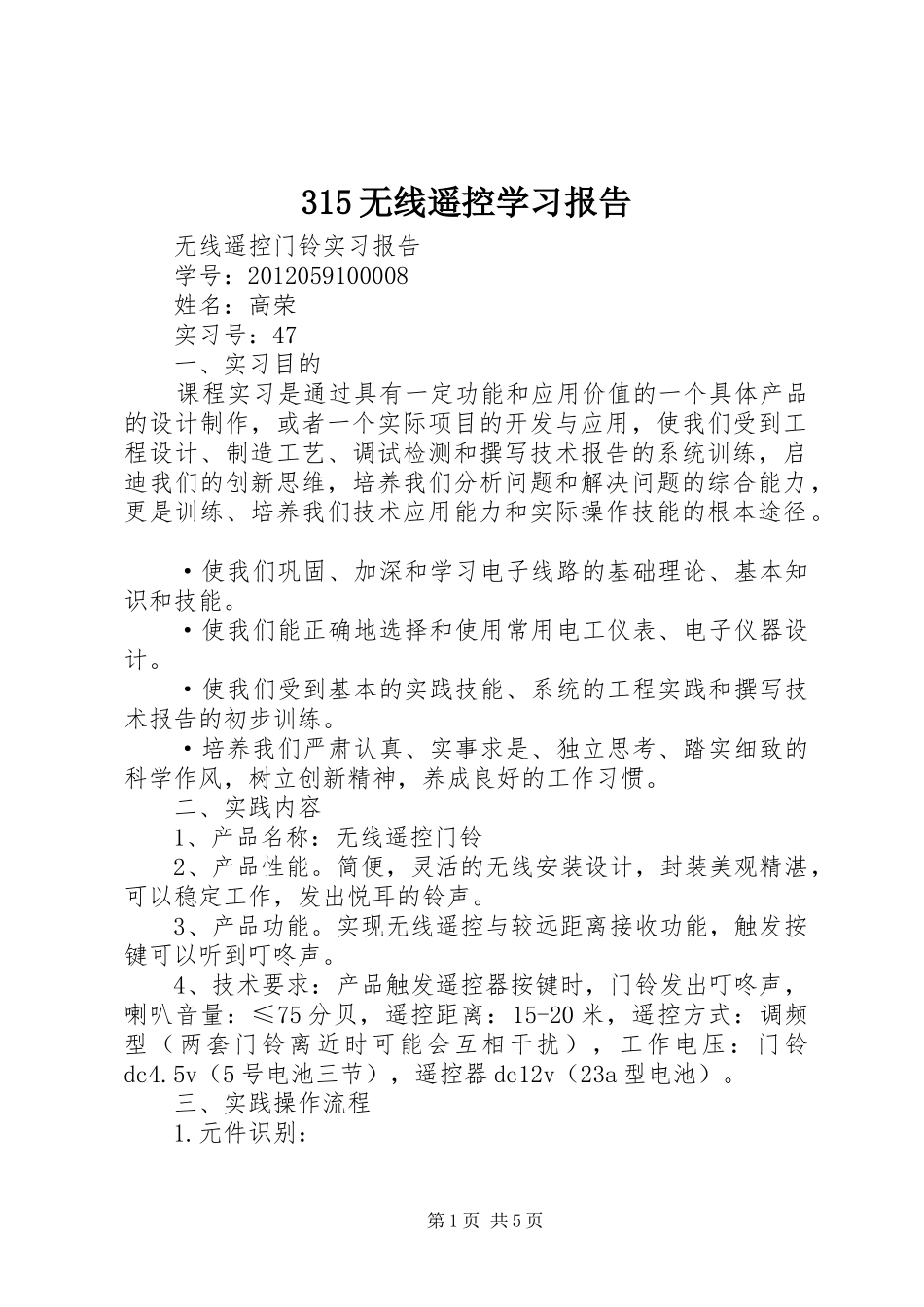

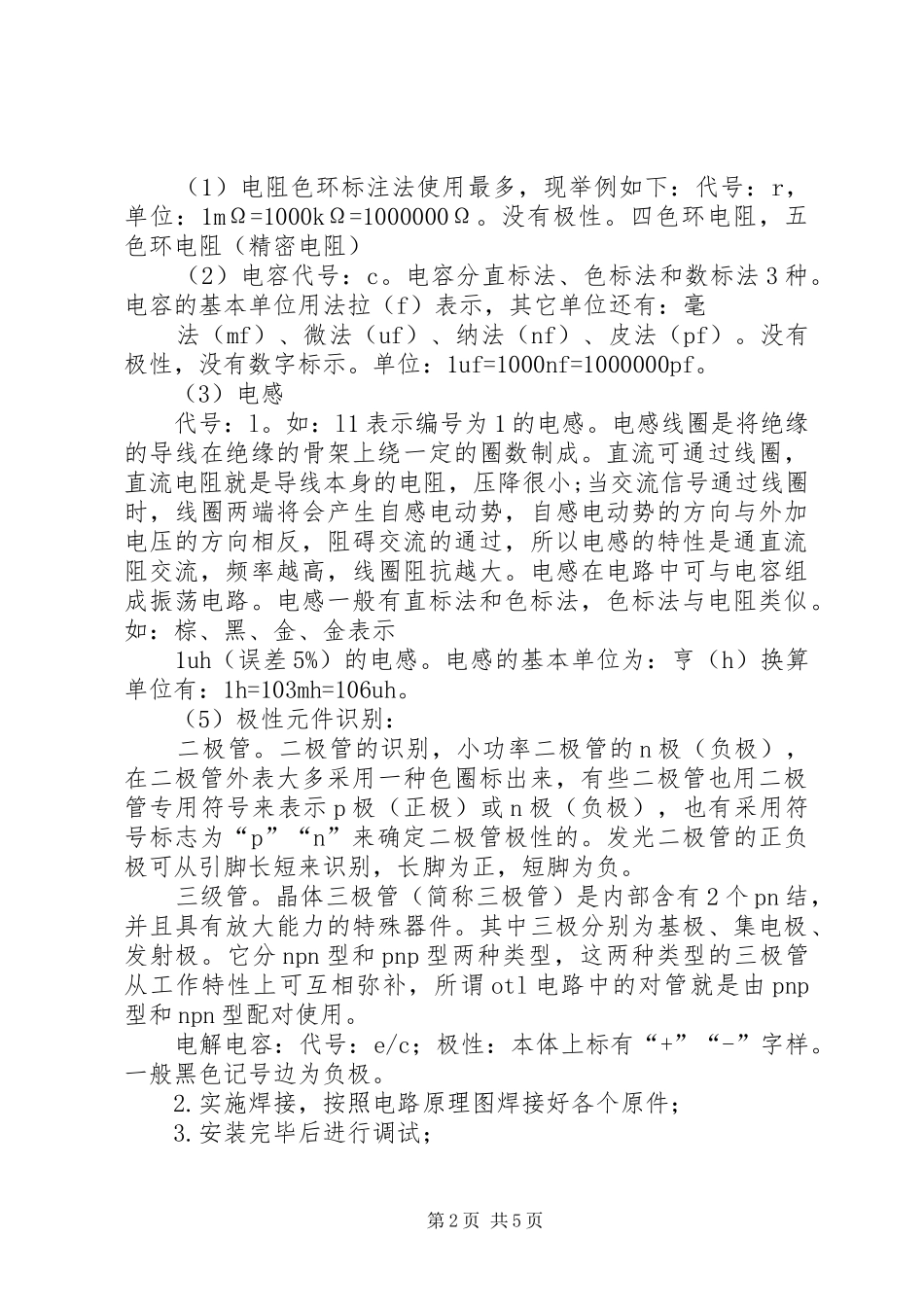

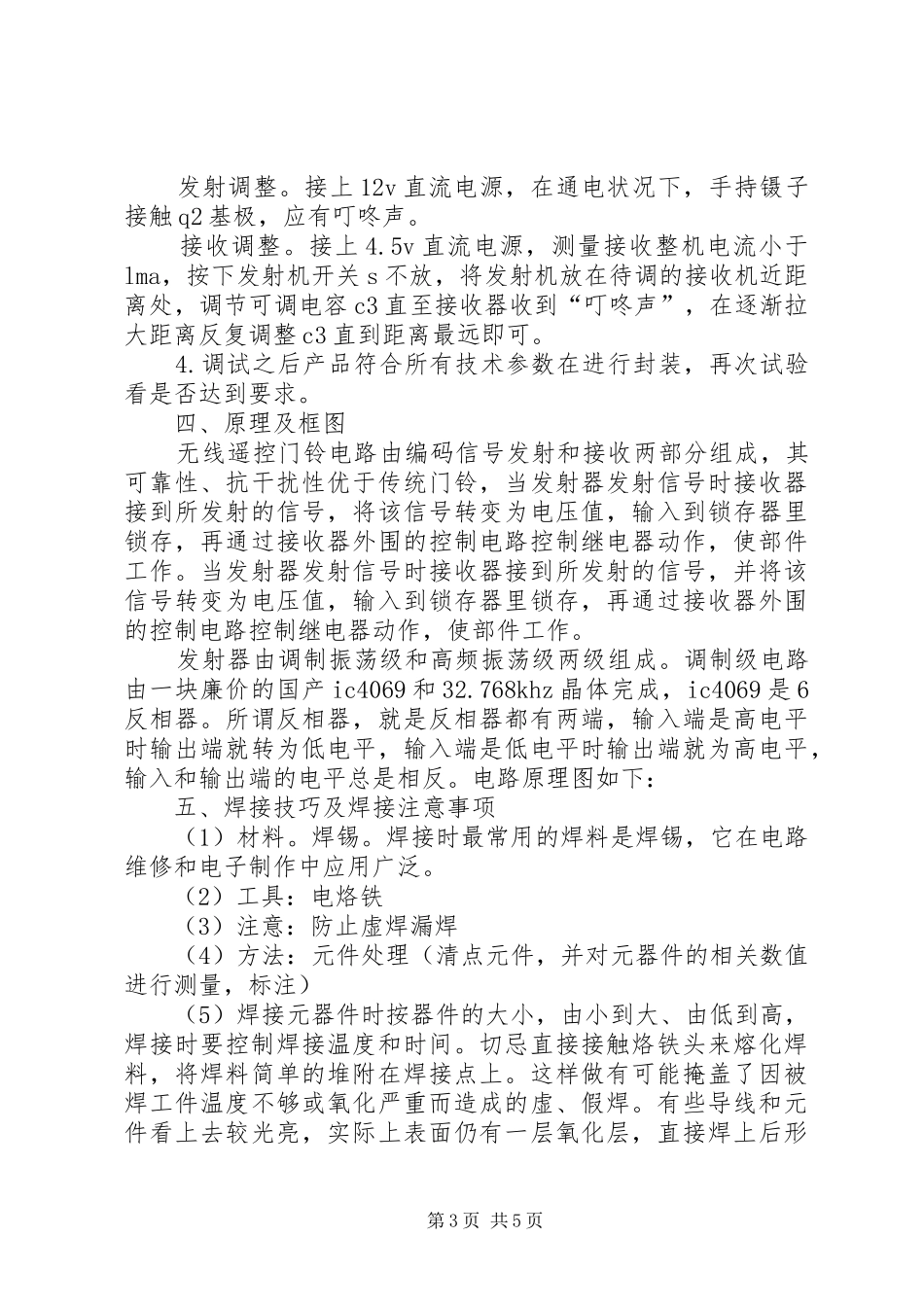

315无线遥控学习报告无线遥控门铃实习报告学号：2012059100008姓名：高荣实习号：47一、实习目的课程实习是通过具有一定功能和应用价值的一个具体产品的设计制作，或者一个实际项目的开发与应用，使我们受到工程设计、制造工艺、调试检测和撰写技术报告的系统训练，启迪我们的创新思维，培养我们分析问题和解决问题的综合能力，更是训练、培养我们技术应用能力和实际操作技能的根本途径。·使我们巩固、加深和学习电子线路的基础理论、基本知识和技能。·使我们能正确地选择和使用常用电工仪表、电子仪器设计。·使我们受到基本的实践技能、系统的工程实践和撰写技术报告的初步训练。·培养我们严肃认真、实事求是、独立思考、踏实细致的科学作风，树立创新精神，养成良好的工作习惯。二、实践内容1、产品名称：无线遥控门铃2、产品性能。简便，灵活的无线安装设计，封装美观精湛，可以稳定工作，发出悦耳的铃声。3、产品功能。实现无线遥控与较远距离接收功能，触发按键可以听到叮咚声。4、技术要求：产品触发遥控器按键时，门铃发出叮咚声，喇叭音量：≤75分贝，遥控距离：15-20米，遥控方式：调频型（两套门铃离近时可能会互相干扰），工作电压：门铃dc4.5v（5号电池三节），遥控器dc12v（23a型电池）。三、实践操作流程1.元件识别：第1页共5页（1）电阻色环标注法使用最多，现举例如下：代号：r，单位：1mΩ=1000kΩ=1000000Ω。没有极性。四色环电阻，五色环电阻（精密电阻）（2）电容代号：c。电容分直标法、色标法和数标法3种。电容的基本单位用法拉（f）表示，其它单位还有：毫法（mf）、微法（uf）、纳法（nf）、皮法（pf）。没有极性，没有数字标示。单位：1uf=1000nf=1000000pf。（3）电感代号：l。如：l1表示编号为1的电感。电感线圈是将绝缘的导线在绝缘的骨架上绕一定的圈数制成。直流可通过线圈，直流电阻就是导线本身的电阻，压降很小;当交流信号通过线圈时，线圈两端将会产生自感电动势，自感电动势的方向与外加电压的方向相反，阻碍交流的通过，所以电感的特性是通直流阻交流，频率越高，线圈阻抗越大。电感在电路中可与电容组成振荡电路。电感一般有直标法和色标法，色标法与电阻类似。如：棕、黑、金、金表示1uh（误差5%）的电感。电感的基本单位为：亨（h）换算单位有：1h=103mh=106uh。（5）极性元件识别：二极管。二极管的识别，小功率二极管的n极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示p极（正极）或n极（负极），也有采用符号标志为“p”“n”来确定二极管极性的。发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。三级管。晶体三极管（简称三极管）是内部含有2个pn结，并且具有放大能力的特殊器件。其中三极分别为基极、集电极、发射极。它分npn型和pnp型两种类型，这两种类型的三极管从工作特性上可互相弥补，所谓otl电路中的对管就是由pnp型和npn型配对使用。电解电容：代号：e/c；极性：本体上标有“+”“-”字样。一般黑色记号边为负极。2.实施焊接，按照电路原理图焊接好各个原件；3.安装完毕后进行调试；第2页共5页发射调整。接上12v直流电源，在通电状况下，手持镊子接触q2基极，应有叮咚声。接收调整。接上4.5v直流电源，测量接收整机电流小于lma，按下发射机开关s不放，将发射机放在待调的接收机近距离处，调节可调电容c3直至接收器收到“叮咚声”，在逐渐拉大距离反复调整c3直到距离最远即可。4.调试之后产品符合所有技术参数在进行封装，再次试验看是否达到要求。四、原理及框图无线遥控门铃电路由编码信号发射和接收两部分组成，其可靠性、抗干扰性优于传统门铃，当发射器发射信号时接收器接到所发射的信号，将该信号转变为电压值，输入到锁存器里锁存，再通过接收器外围的控制电路控制继电器动作，使部件工作。当发射器发射信号时接收器接到所发射的信号，并将该信号转变为电压值，输入到锁存器里锁存，再通过接收器外围的控制电路控制继电器动作，使部件工作。发射器由调制振荡级和高频振荡级两级组成。调制级电路由一块廉价的国产ic4069和32.768khz晶体完成，ic4069是6反相器。所...
