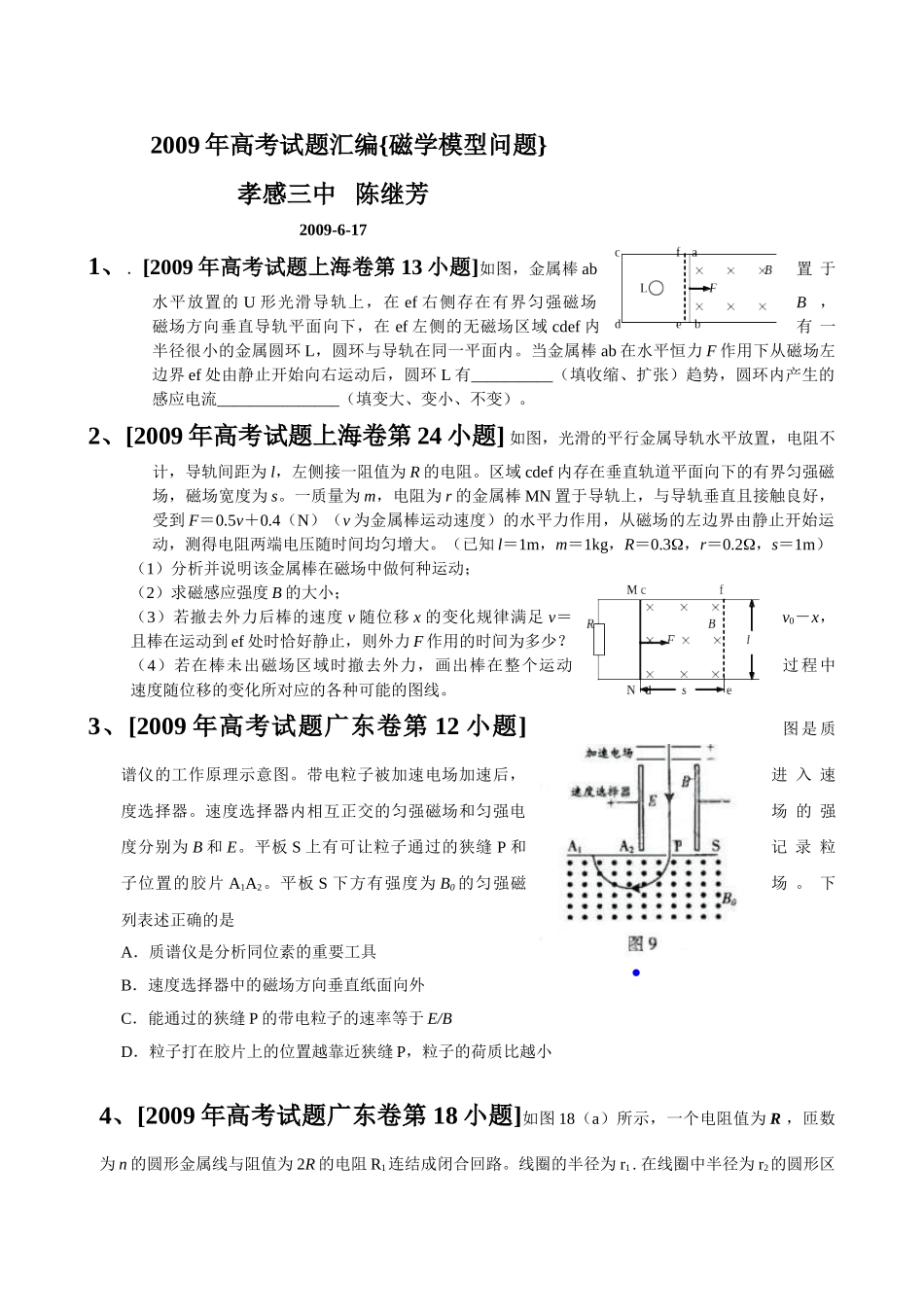

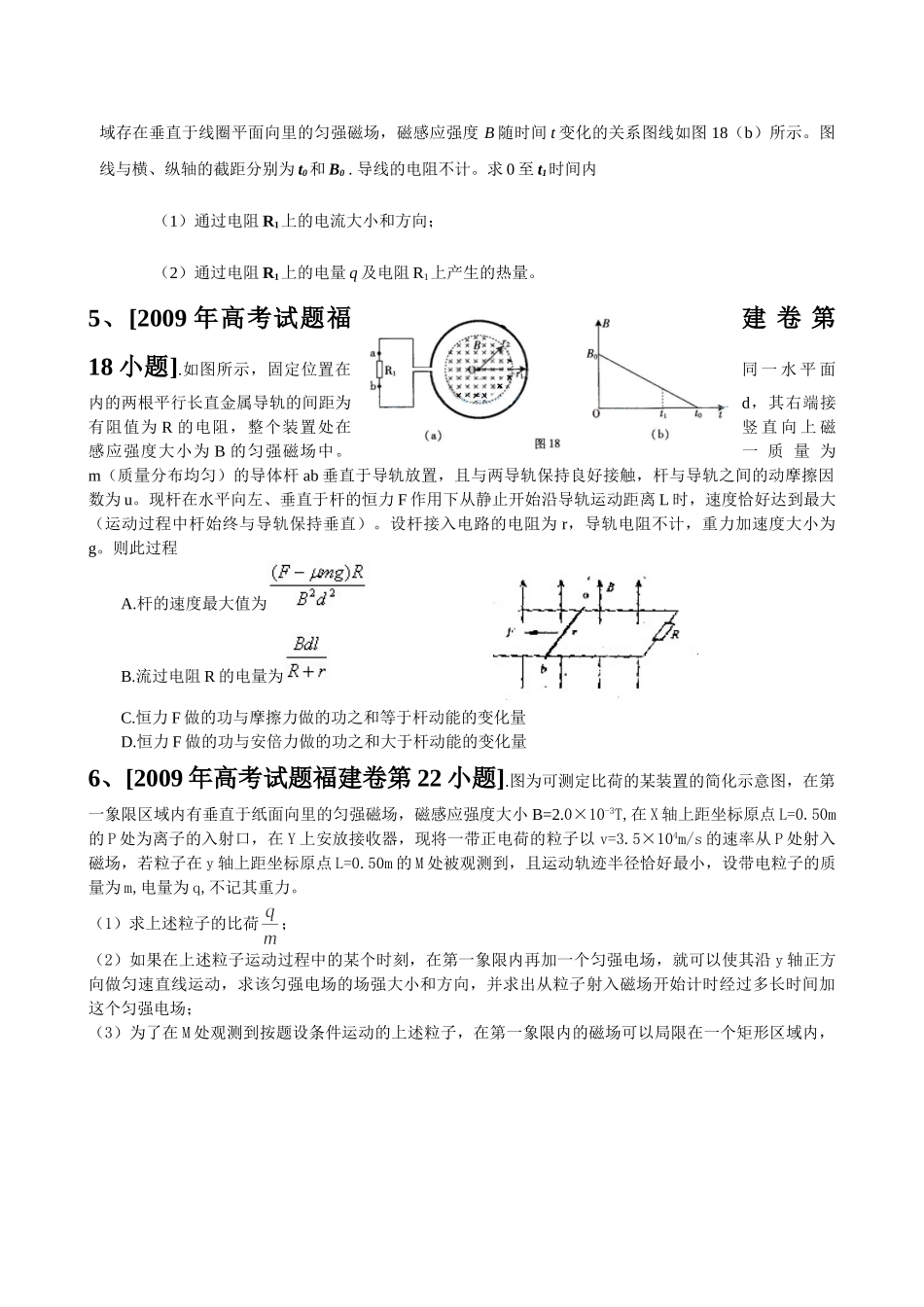

2009年高考试题汇编{磁学模型问题}孝感三中陈继芳2009-6-171、．[2009年高考试题上海卷第13小题]如图，金属棒ab置于水平放置的U形光滑导轨上，在ef右侧存在有界匀强磁场B，磁场方向垂直导轨平面向下，在ef左侧的无磁场区域cdef内有一半径很小的金属圆环L，圆环与导轨在同一平面内。当金属棒ab在水平恒力F作用下从磁场左边界ef处由静止开始向右运动后，圆环L有__________（填收缩、扩张）趋势，圆环内产生的感应电流_______________（填变大、变小、不变）。2、[2009年高考试题上海卷第24小题]如图，光滑的平行金属导轨水平放置，电阻不计，导轨间距为l，左侧接一阻值为R的电阻。区域cdef内存在垂直轨道平面向下的有界匀强磁场，磁场宽度为s。一质量为m，电阻为r的金属棒MN置于导轨上，与导轨垂直且接触良好，受到F＝0.5v＋0.4（N）（v为金属棒运动速度）的水平力作用，从磁场的左边界由静止开始运动，测得电阻两端电压随时间均匀增大。（已知l＝1m，m＝1kg，R＝0.3，r＝0.2，s＝1m）（1）分析并说明该金属棒在磁场中做何种运动；（2）求磁感应强度B的大小；（3）若撤去外力后棒的速度v随位移x的变化规律满足v＝v0－x，且棒在运动到ef处时恰好静止，则外力F作用的时间为多少？（4）若在棒未出磁场区域时撤去外力，画出棒在整个运动过程中速度随位移的变化所对应的各种可能的图线。3、[2009年高考试题广东卷第12小题]图是质谱仪的工作原理示意图。带电粒子被加速电场加速后，进入速度选择器。速度选择器内相互正交的匀强磁场和匀强电场的强度分别为B和E。平板S上有可让粒子通过的狭缝P和记录粒子位置的胶片A1A2。平板S下方有强度为B0的匀强磁场。下列表述正确的是A．质谱仪是分析同位素的重要工具B．速度选择器中的磁场方向垂直纸面向外C．能通过的狭缝P的带电粒子的速率等于E/BD．粒子打在胶片上的位置越靠近狭缝P，粒子的荷质比越小4、[2009年高考试题广东卷第18小题]如图18（a）所示，一个电阻值为R，匝数为n的圆形金属线与阻值为2R的电阻R1连结成闭合回路。线圈的半径为r1.在线圈中半径为r2的圆形区域存在垂直于线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图线如图18（b）所示。图线与横、纵轴的截距分别为t0和B0.导线的电阻不计。求0至t1时间内（1）通过电阻R1上的电流大小和方向；（2）通过电阻R1上的电量q及电阻R1上产生的热量。5、[2009年高考试题福建卷第18小题].如图所示，固定位置在同一水平面内的两根平行长直金属导轨的间距为d，其右端接有阻值为R的电阻，整个装置处在竖直向上磁感应强度大小为B的匀强磁场中。一质量为m（质量分布均匀）的导体杆ab垂直于导轨放置，且与两导轨保持良好接触，杆与导轨之间的动摩擦因数为u。现杆在水平向左、垂直于杆的恒力F作用下从静止开始沿导轨运动距离L时，速度恰好达到最大（运动过程中杆始终与导轨保持垂直）。设杆接入电路的电阻为r，导轨电阻不计，重力加速度大小为g。则此过程A.杆的速度最大值为B.流过电阻R的电量为C.恒力F做的功与摩擦力做的功之和等于杆动能的变化量D.恒力F做的功与安倍力做的功之和大于杆动能的变化量6、[2009年高考试题福建卷第22小题].图为可测定比荷的某装置的简化示意图，在第一象限区域内有垂直于纸面向里的匀强磁场，磁感应强度大小B=2.0×10-3T,在X轴上距坐标原点L=0.50m的P处为离子的入射口，在Y上安放接收器，现将一带正电荷的粒子以v=3.5×104m/s的速率从P处射入磁场，若粒子在y轴上距坐标原点L=0.50m的M处被观测到，且运动轨迹半径恰好最小，设带电粒子的质量为m,电量为q,不记其重力。（1）求上述粒子的比荷；（2）如果在上述粒子运动过程中的某个时刻，在第一象限内再加一个匀强电场，就可以使其沿y轴正方向做匀速直线运动，求该匀强电场的场强大小和方向，并求出从粒子射入磁场开始计时经过多长时间加这个匀强电场；（3）为了在M处观测到按题设条件运动的上述粒子，在第一象限内的磁场可以局限在一个矩形区域内，求此矩形磁场区域的最小面积，并在图中画出该矩形。7、[2009年高考试题宁夏卷第16小题]医生做某些特殊手术时，利用电磁血流计来监测通过动脉的血流速度。电磁血流计...
